LT8710 在 4.5V 至 80V 输入电压范围内工作,所产生的输出电压大小取决于外部组件选择。其轨至轨输出电流监视和控制使该器件能够配置为电流源。LT8710 具备创新的 EN/FBIN 引脚电路以适用于慢速变化的输入信号,还有提供可调欠压闭锁功能。 这个引脚还可用于输入电压调节,以避免太阳能电池板等高阻抗输入电源崩溃。LT8710 可用在多种汽车、电池充电和通用应用。
固定工作频率在 100kHz 至 700kHz 范围内可调,也可同步至外部时钟。电流模式控制提供了卓越的电压和负载调节。LT8710 在轻负载情况下可配置为强制连续或脉冲跳跃工作模式。其他特点包括:单引脚正或负输出电压检测;可用作电源良好指示器的标记引脚,或用于 C/10 指示以提供准确的大容量电池浮置电压;以及集成的软启动电路。

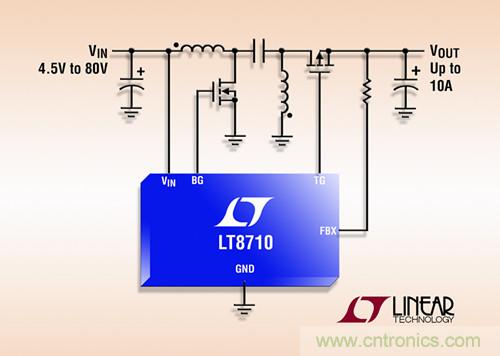

照片说明:80V 多拓扑同步 DC/DC 控制器
性能概要:LT8710
• SEPIC、负输出、升压和反激式拓扑
• 同步整流
• 4.5V 至 80V 宽输入电压范围
• 轨至轨输出电流监视和控制
• 用于高阻抗输入的输入电压调节
• C/10 或电源良好指示引脚
• 强制连续或脉冲跳跃模式
• 100kHz 至 700kHz 固定的可同步工作频率
• 可同步至外部时钟
• 避免高阻抗输入电压崩溃
• 20 引线 TSSOP 封装
