电源设计必看:提高驱动电源效率的八大技巧

发布时间:2014-04-26 责任编辑:xiangpeng

【导读】对于电子工程师来说,工作就是不断的学习和总结,从中找到创新的思维和改进的方法,有很多人就总结了一些经验分享给大家,这种精神值得发扬,有总结才会有创新,下面是网友对驱动电源提高效率问题的的经验总结,希望大家在电源设计中能得到更好的发展。

总结下这段时间做照明驱动电源提高效率的技巧:

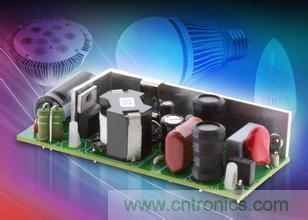

电源设计必看:提高驱动电源效率的八大技巧

1.主电流回路PCB尽量短。

LAYPCB的经验,及布局,这个没什么,快速的方法就是多看大厂的作品。

2.优化变压器参数设计,减少振铃带来的涡流损耗。

这个比较难,先要把电磁基础知识掌握,设计合理的变压器,最要紧的是耐心,哪怕是想到能提高0.5%的效率,也要去尝试。

3.合理选用开关器件。

这个就是成本和性能的平衡了,什么样的客户要求,用什么样的器件,但得合理。如果要效率,毫无疑问COOL MOS ,低VF输出二极管

4.输入EMI部分优化设计

如果过安规,这部分考究得比较多,主要就是经验了。

5.选择高效率的拓补结构

这个是方案选型的开始,例如PWM和QR PFM,当前提客户提出效率要求,就要评估选什么样的拓补

6.选择好的电解电容

很多人忽略了这个,电解的损耗很大,陈永真老师有个文章中就有详细的解说

7.启动部分功耗设计

有效率的前提下,就要考虑,目前很多芯片都有HV启动脚,启动电流也越做越低,这点就是要对新型器件多了解,当然了,还有外加电路无损启动等,我认为不适合LED驱动。

8.芯片辅助供电优化

这点ST的L6562D应用文档中有指出,15V为最佳,但LED一般又为宽电压输出,所以我的选择是加一级线性稳压,使芯片工作在15V来降低损耗。
