【导读】DIY功放不是一件稀奇事，但是能DIY出输出一百多瓦都没问题的2.1通道功放就是一件很让人得意的技术活啦！本文分享一位技术帝DIY的超霸气2.1通道功放，预计输出一百多瓦没问题。大家可以来学习参考下。

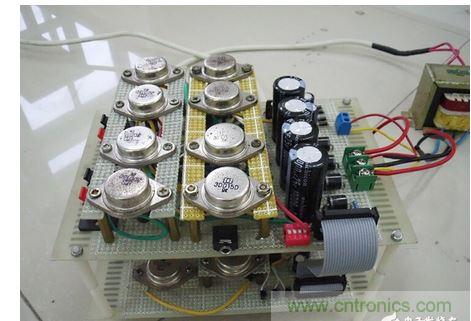

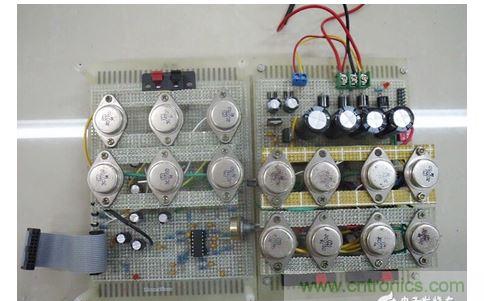

纯手工打造，童鞋们可以看看效果图：

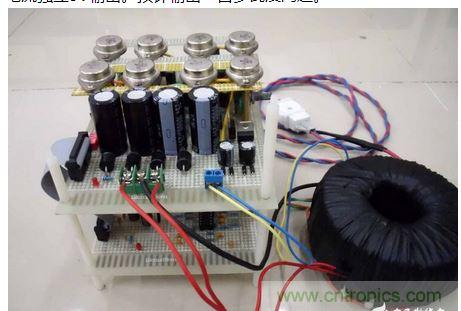

这才是配的变压器，输入电阻11.5欧姆，输出双7.5V双15V（大电流）双20V（小电流）和一个小电流独立5V输出。预计输出一百多瓦没问题。

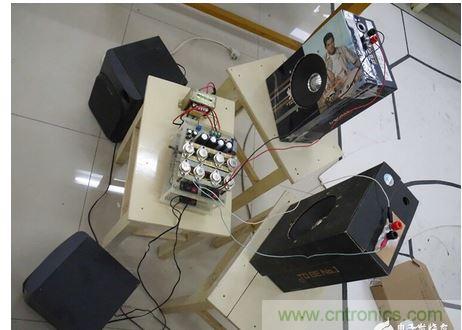

总体效果图：

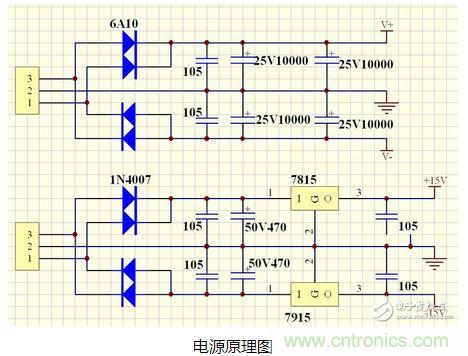

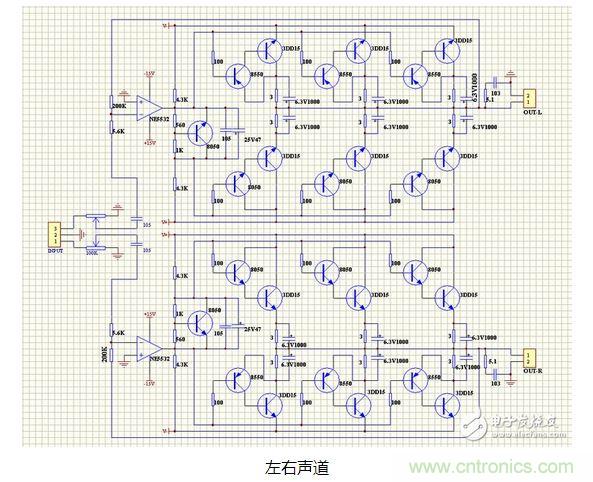

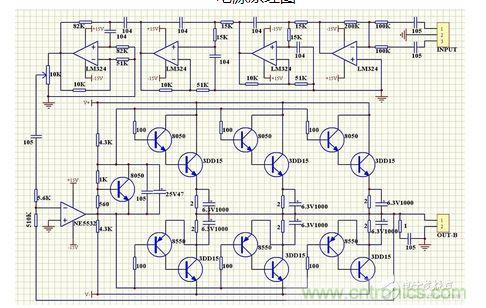

下面附上电路原理图：
