在不同的电流负载下，如何保证LDO的稳定性，对LDO的设计是一个挑战。为此本文提出了一种LDO，并采用平滑极点跟随技术来解决不同电流负载下的极点偏移所导致的稳定性问题，从而提高了 PSRR.同时，其过压保护电路也较好的防止了LDO输出供电电压过大的问题。

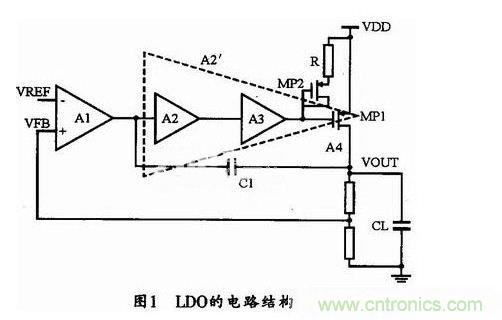

图1所示是本设计中LDO的电路结构。本LDO的基本结构由4级构成，主要利用误差放大器A1、电压放大器A2、电压缓冲器A3、电压调整管MPl和反馈网络构成的负反馈环路来维持VOUT的稳定。米勒电容C1用来为电路进行频率补偿，第二级与第三级的带宽要大，以便保证LDO处在稳定状态。





对于一个内部米勒补偿的高增益系统，米勒补偿能够更好地在较大的负载电容范围内控制其稳定性，同时，它也会提供一个更好的瞬态响应。因为米勒电容形成的一个高频负反馈能直接耦合到输出，而高增益能够得到较好的直流及负载调制。不过测试结果显示，在负载电流大幅度变化时LDO会有50 mV左右的调整。这是因为直流负载调制的性能被bonding wire的寄生电容所限制，直流的IR压降通过寄生电容会直接恶化直流负载调制。


LDO的输出电流要求从0到全负载(本设计为100mA)，因此gm4也会随负载电流而变化，导致次级点P2也会随着负载电流的变化而变化。设计时可用平滑极点技术来解决这个问题，对于R和MP2串联组成的电路，它能动态的根据负载电流的变化来进行偏置。在大负载电流状况下，R和MP2能够偏置更大的电流以展宽电路带宽，同时降低输出电阻以适应次级点P2被推到更高的频率下。在小负载电流状态下，P2在较低的频率，并将R和MP2偏置在更窄的带宽和更大的电阻以保证其稳定性。静态偏置电流要尽量小，以保证电路的低功耗。


调整管的栅极可设计成对地电阻明显大于对VDD的电阻，以使得调整管的栅极能够跟随电源的变化，从而得到更好的电源抑制性。为了产生一个较小的对 VDD的电阻，可用R和M串联接在栅极与VDD之间。如果LDO的负载电流很小，那么，调整管将工作在弱反或亚阈值区，因此，MP的Vcs小于Vth，由于MP和MP的Vcs是相等的，MP被关掉。在这种情况下，R由前级电路的N管偏置。当LDO的负载电流很大时，调整管的Vcs增加，MP打开，并以一个很小的电阻开启与R串联，此时MP表现为一个开关。此时调整管栅极对VDD的电阻会极大地减小，同时前级偏置电流增加，带宽也会增加。从环路稳定性来说，它允许LDO通过动态的改变调整管栅极处的带宽和电阻来适应负载电流的改变，从而较好地提高电路的瞬态响应。

过压保护


当LDO的输出电源电压高于一定数值时，过压保护电路会自动启动，并对电源电压进行调整;而当电源电压恢复到正常范围时，保护电路又会自动关闭。图2为过压保护电路结构。需要注意的是，保护电路的调整管需要对大电流进行泄放，因而需要在版图上对其进行特殊处理。



图2：过压电路保护结构




仿真结果

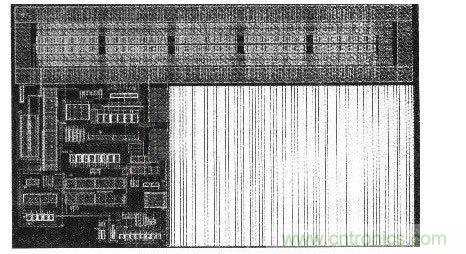

本芯片采用SMIC 0.18μm CMOS Logic工艺设计并流片。芯片面积为l70x280μm，静态电流为200μA，电容采用MOM实现，其整体版图如图3所示。版图内大部分为功率管及米勒电容。输出电源线的走线应当尽量宽，同时可用多层金属，以减小线上电阻。



图3： 仿真图


当负载电流从O到100 mA时，本设计的LDO瞬态特性电压纹波在50 mV以下，调整时间在20μs左右，同时，LDO的PSRR在低频时可达到63d-B，100 kHz时有35 dB，完全可以满足系统要求。
