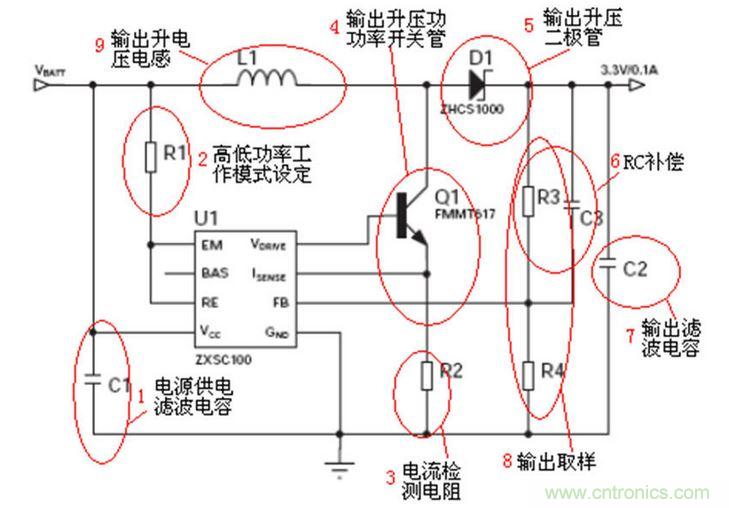

【导读】本文为大家介绍超低静态电流ZXSC100应用电路解析，为大家详细介绍滤波电容、发射极、电压电感等等的作用。具体的电路设计请大家看下文详解。
1、输入滤波电容，用于稳定IC的供电电压，滤除干扰信号；
2、接至内部驱动管的发射极，在低功率应场合和驱动电流检测引脚RE连接，如果在高功率应场合不和RE引脚连接；
3、输出升电压电感；
4、输出升电压功率开关管；
5、输出升电压功率开关管工作电流检测电阻；
6、输出升电压二极管；
7、RC频率补偿电路，用于稳定电路的工作；
8、输出取样电阻，使输出电压稳定于由内部基准稳定电压决定的输出电压；
9、输出滤波电容，使输出电压稳定，并降低加到负载的纹波电压。
