本无线扫描器以单片机mPSD3254BV 为核心，通过扫描子系统可以扫描一维或二维条型码，键盘和显示系统方便用户进行人机交流，无线传送模块可以将现场采集到的数据发送到其它设备，同时本扫描器也能存储上万条数据信息，整个系统采用锂电池供电，可以连续工作40小时，当采集数据异常状态时，系统会自动蜂鸣，振动提醒用户。
电源电路设计
电源模块由两部分组成，1AH的锂电池和电源稳压芯片MAX604。MAX604芯片是一种低压差、低功耗线性稳压器，用来保证系统工作电压的稳定。锂电池随着使用时间的增加，电量将会逐渐降低，不能有效保证系统稳定工作。因此在锂电池后端加一片MAX604，电压始终稳定在3.3V。MAX604芯片上的OFF端，可以用来控制稳压芯片是否输出电压。当OFF端上是高电平“1”时，该模块就有输出电压；当OFF端上是低电平“0”时，该模块就无输出电压。本系统利用这一个特性，实现电源的开关和休眠的唤醒。其硬件原理图如图2所示。

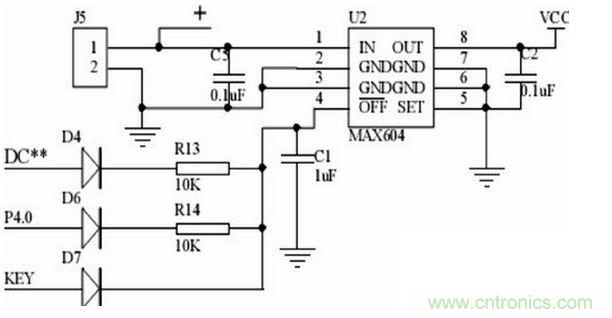

图2 电源控制电路
[page]
键盘输入模块
本扫描器共设计28个按键；将mPSD3200单片机的PA，PB口设置成普通的I/O接口以构成一个行列式键盘矩阵。将PA0~6设置为七根列线，PB0~3设置为四根行线，并将PA7设置成逻辑输入。用PA7口来检测列线上是否有键按下。当检测到有键按下时，PA7向CPU申请中断，由CPU 来判断具体是哪个键。具体电路如图3所示。

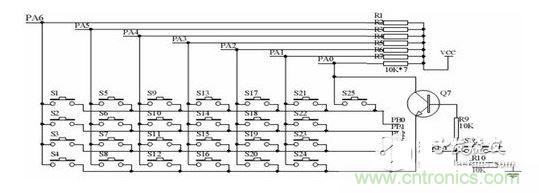

图3 键盘控制电路
LCD显示模块
本扫描器显示液晶屏采用KS0741芯片，该芯片本身自带驱动模块，驱动模块与CPU的接口有串行或并行两种控制方式，本扫描器采用并行控制方式。该液晶屏功耗较低，工作电流仅为毫安级。它可以显示文字与图片，该液晶屏最多可以显示8×16个汉字。能为用户显示各种信息。
系统的主控制芯片选用SoC单片机mPSD3254BV。 mPSD3200单片机是ST公司将51内核与PSD（可编程系统器件）模块组合在一起的一款典型的SoC芯片。它在一块芯片中集成了8052的内核，扩展了I/O端口PA~PD，增加了I2C、USB、PWM、ADC等功能部件和二个UART接口，还增加了PLD（可编程逻辑器件）的功能；同时片内包括两块大容量的FLASH存储块和SRAM存储器，并可根据实际需要将其配置为数据存储器或者程序存储器来使用。
