【导读】UPS短暂断电应该怎么处理呢？本电路图通过对UPS供电系统的技术改造、升级，新增的UPS电源保证了各设备能够实现不间断供电。一起来看看吧！
解决UPS短暂断电问题，对其进行了技术改造，新增UPS电源供电，并对原有供电系统的控制部分进行升级。新增UPS电源为 美国山特CASTLE系列C3K型在线式不间断电源。在线式UPS的运作模式为市电和用电设备是隔离的，市电不会直接供电给用电设备，而是通过UPS转换 成直流电，再兵分两路，一路为电池充电，另一路则转回交流电，供电给用电设备，市电供电品质不稳或停电时，电池从充电转为供电，直到市电恢复正常才转回充 电，UPS在用电的整个过程是全程介入的。

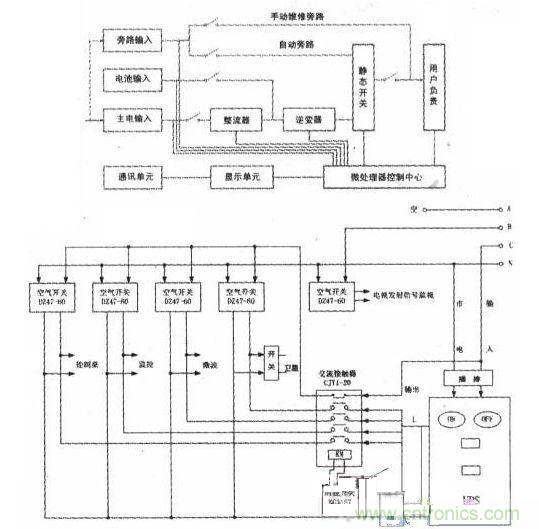

为了配合新增UPS电源，我们利用一个微控定时开关和一个交流接触器，实现了值班室各设备的自动送、断电，并兼具直通送电功能。其中，交流接触器CITl-20具有4组常开接点，两组常闭接点，把UPS输出接常开接点，线包电压用UPS输出控制微控定时开关KC316T，把市电直通接常闭接点，线包加电后，继电器吸合，常开接点接通，UPS供电，如果UPS故障，没有线包电压，则常闭接点接通，市电直通供电。UPS供电系统改造后的框架图如下图所示。
图：UPS短暂断电的处理
经过本次改造，UPS电源实现了自动送断电，早晚班的值班员，不需要再开关UPS电源开关。如果UPS故障时，只需把时控开关前的空气开关断开即可，同时应把控制桌打至直通继续供电。电视发射信号监视部分的空气开关无需断开，电视节目关机后，将自动断电。如果雨季雷电严重时，需断开卫星接收机供电时，只要把控制卫星接收机电源的空气开关断开即可。
通过对UPS供电系统的技术改造，新增的UPS电源保证了各设备能够实现不间断供电，新增的控制部分实现了各设备在发射机开机前自动送电，关机后自动断电，基本上实现了整个播出系统的自动化。
