【导读】现在我们已不再像当初那样无知,而是越来越认识到开关电源变换远比看上去的那么简单,决不能轻视可靠性问题;对于月出货量几十KK的产品设计工程师,一个小小的疏忽就将造成巨大的无法弥补的损失。在此挑选工作历程中几个大的失误与各位网友分享。

分享十年工作中的失败经验,以史为鉴提醒自己及各位同行少犯不犯类似的错误。

案例1 集成功率开关系列TOP    VIPER等等芯片的代换

背景是ST刚推出VIPER系列的那几年VIPER12A用来做5W输出性能还算稳定,有段时间VIPER12断货满世界的找不到货源然后采购就提出个用VIPER22A代替的方案。因为管脚PIN-PIN只是输出功率能力更大。

本身技术积累不够加上未做认真的前期试验在未做其他任何更改的情况下就盲目代换并批量生产,在生产中产线就反应部分产品有异音,未做认真处理再次错过了可以避免错误的机会。

结果就是出货后不断地有故障品返退,有的反映带载有声音,部分品直接炸机。

事后分析主要原因为未对变压器做修改,VIPER22A 峰值电流限制点远大于VIPER12A,导致在开关机,短路,过载等等异常情况下变压器饱和而芯片过流保护未及时动作导致炸机。

经验;对于内部固定电流限制的这种高压集成开关芯片,流过变压器的IP值必须按芯片确定的电流限制值设计,而不是根据输入电压和输出功率计算出的IP值设计变压器的匝数和电感量气隙。

案例2 网上下载资料数据表格,元件库等的核对确认

之前在另一家做电动充电器时有款产品返修率始终很高,很大比例变压器骨架引脚位置折断,然后导致辅助绕组细线断,大家知道这种廉价产品都是用的单面板,且骨架的材质也不好,故开始采取的措施就是在骨架和磁芯,PCB连接处点胶加固。但该问题只是减小未彻底解决。之后为提高生产效率向产线收集意见时发现很多提议变压器不好插装。原计划加大引脚过孔直径,量测孔径时意外发现引脚排距居然不是一直认为的30mm(PQ3230)而是31mm。pCB文件上调出变压器封装确实封装脚距做错。同样的问题还出在一个TO220-5P的封装上导致芯片插装困难,且有很多的返修品是这个元件引脚折断。

这个封装库在加入时犯了懒没自己做而是在电源网上下载的一个PCB封装库。下载后就直接用了。一直没怀疑过会出为题。

开始案例3;

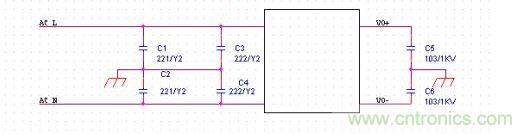

C1-C4为输入对机壳Y电容Y2类,C5,C6为输出对机壳Y电容高压瓷片1KV。2个大地符好是连接在一起的。
金属外壳电源
如图所示一款金属外壳电源,要求输入-FG(外壳)耐压2000VAC,输入-输出2500VAC,输出--FG(外壳)500VAC 漏电流均为5MA,测试时将输入LN短接,输出正和输出负短接。很常规的要求。

在厂测按照输出-外壳500V, 输入-外壳2000V,输入 -输出2500V 由低到高的顺序测试均正常发货。然后客户反映输出到机壳500VAC耐压测试部分不良。分析不良品,输出-外壳103、1KV电容击穿,而拿未击穿的同批次电容加1KVDC电压测试均未击穿,很诡异。
[page]

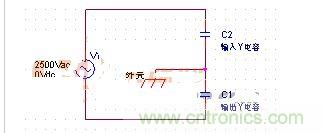

后经本论坛SOMETIMES大师及ZVSZCS大师的指教发现问题点就在这个电容,因为该瓷片电容特性较差,用电桥测出的静电容量符合要求,但电容加上高电压后容量急剧下降,如图所示在测输入-输出2500VAC耐压时输入LN短接输出正负短接等效于输入4只Y电容并联值通过外壳FG与输出2只Y电容的并联值相串联,交流高压加在串联电容的2端,因为输出Y电容的容量急剧下降容抗上升,那么根据分压原理加在输出Y电容上的电压自然要升高,最终击穿输出Y电容,这时因为有串联的输入Y电容在限流故漏电流不超标无法发现。在厂测试时由低压到高压测试,实际在测试最高电压时已将输出Y电容击穿但未发现,这时如果复测输入-外壳耐压自然会超漏。
金属外壳电源
案例4:高压启动电阻,高压输出分压电阻选择

做的电动自行车充电器UC3842反激,采用2只150K-0.5W金属膜电阻串联为芯片提供启动供电,按计算功率满足要求,2只0.5W电阻串联也满足耐压要求,但是在一批次中有不少比例这个电阻阻值变大导致无法启动,这个问题说起来肯定好多人都遇到过,论坛上有关这个启动电阻损坏的帖子搜了下不下20贴。早些年搞电器维修时多家知名大厂的彩电电源都有启动电阻失效的问题。对于产生的原因也是众说纷纭。

如果以为这就是高潮那就错了。高潮是这个批次的电阻同时用在对输出电压稳压的分压电阻上,2只56K的1/2W电阻串联作为输出59V电压的上分压电阻。这个电阻中同样有一只在使用一段时间后阻值升高,上分压电阻阻值升高带来的后果自然是输出升高,做过铅酸电池充电器的同行应该知道在接入充电的情况下因为有限流在起作用,这时候即便有输出过压保护电路也是枉然。后果自然就是电池被冲鼓包报废。一台充电器才卖不到30元,而冲坏一组电瓶赔的钱是多少大家也应该知道。所以说损失巨大啊。

事后分析就是这个金属膜自身品质的问题,更换知名大厂的同规格电阻后再未出过问题。受此教训之后的设计中只要有可能高压启动电阻我都采用多只贴片电阻串联从未出过问题。

最后,给各位现在还处在迷茫的人一点点建议吧,都是一些经验,可能很空洞,又或许你们认为一个失败的人是没资格传授什么人生大道理的。那么就当是我在这吹吹牛皮给各位消遣消遣时间吧。

第一,无论你做什么事情的话,千万不要太计较当中的得失,如果你选择了这个工作或事业,你应该想的是怎么从里面学习到更多的东西,怎么挖掘更深一点的东西,有的时候你很熟悉一份工作或一个行业的话,你所挖掘出的东西往往是很有价值的。这就是为什么工作经验长的人工资会那么高。因为他在某领域研究的深。

第二,选择一份你喜欢的或者你在这一领域资源最多的行业或工作之后,无论碰倒什么困难,克服他,千万不要退缩,做事千万不能浮躁。

第三,保持学习的心态 无论做什么都不要停止学习,否则的话会跟我现在一样,一无所长的。到时候你再后悔的话你发现你已不再年轻。

好了,最后祝愿大家以及我自己在下个五年里,无论成功与否,回过头来,不会因为自己的虚度盲目而悔恨,可以告诉自己,我曾经奋斗过!
