【导读】新手肯定对电源控制芯片在电源调试中起到的作用不是很清楚！本篇文章讲解了UC3842在单端反激开关电源中的调试进行了讲解，希望新手在阅读过本文之后能够对UC3842的应用有进一步的了解和认识。
说到优秀的电源控制芯片，UC3842绝对值得一提。无论是新手还是具有一定经验的人士，都对这款电源管理控制芯片印象颇深。在本篇文章当中，将为大家着重介绍反激开关电源当中的UC3842，对这款芯片在单端反激开关电源中的调试跟踪进行讲解。
为了充分了解反激式开关电源的工作原理，本文中没有使用那种集成mos管的芯片，而是使用uc38xx芯片自己设计外围电路，自己来计算变压器参数，这样灵活性较大的同时，能更好的看到各个点的波形。方便分析。甚至反馈环路都在一个电路里设计了两个不同的反馈方式，但需要注意的是，不能同时焊上去。下面先来看看原理图吧。

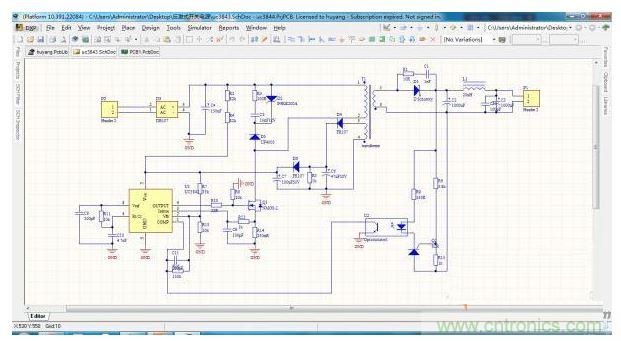

图1原理图
如图1所示，原理图中既有辅助绕组电压反馈，又有TL431加光耦。当然这两部分电路不会同时焊上去，为了以后以后的比实验。需要说明的是，由于不是做产品，只是为了做实验，所以板子画的不是很规则，100*100mm的板子在网上打样是最便宜的。为了调试方便，特意在在空旷的地方画了一片洞洞板。

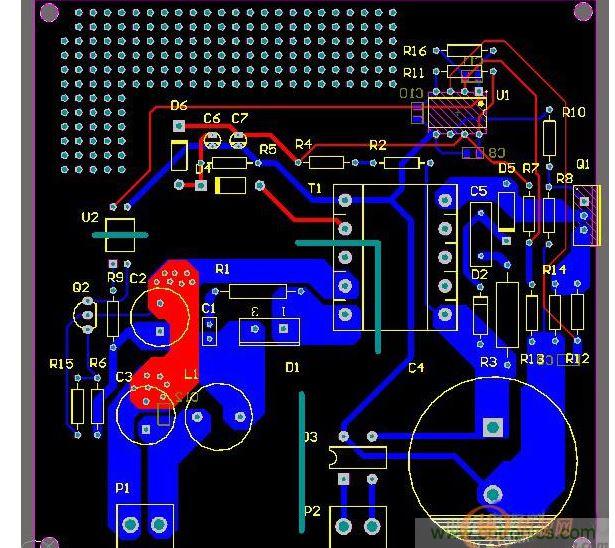

图2
下面是设计的主要参数，磁性选择EE28，匝比6：1，初级绕组30圈，线径0.71mm，主输出5圈线径0.5，四股并饶，辅助绕组5圈，线径0.21，单股。。气隙，计算为0.44mm，初级电感计算为196uh。垫了四层马拉胶带，测得初级电感为210uh，差不多了。初级漏感约7uh。
图3是变压器和找的一个电容。
图3
