【导读】东芝已推出了肖特基二极管DSF01S30SL（低VF）和DSR01S30SL（低IR），可应用于智能手机和可穿戴式器件等移动设备的电源电路中。SOD-962（SL2，0.62×0.32mm）封装属于小型封装，其体积仅为工业标准SOD-882封装的三分之一，所以适用于高密度安装。
图1：东芝肖特基二极管SOD-962（SL2）
特性/轮廓图
特性
●低正向电压：VF=0.41V（典型值） @IF=100mA（DSF01S30SL）
●低反向电压：IR<350nA（典型值） @VR=30V（DSR01S30SL）
●超低电容快速开关：
Ct=9.3pF（典型值）（DSF01S30SL）
Ct=8.2pF（典型值）（DSR01S30SL）
●使用SOD-962封装的最佳高密度安装（SL2，0.63×0.32mm）
轮廓图

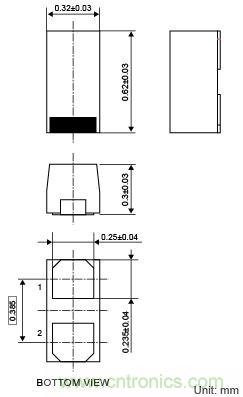

图2：东芝肖特基二极管轮廓图
应用/电路实例
应用
移动计算设备（智能手机、可穿戴式设备等）
电路实例

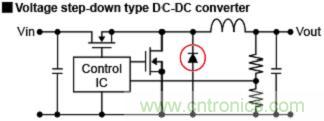

图3：电路实例
主要规格

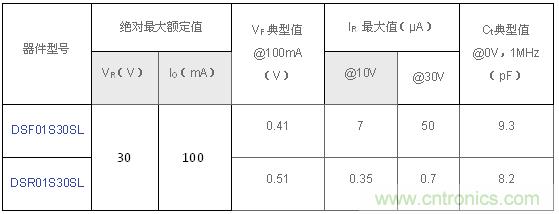

图4：东芝肖特基二极管DSF01S30SL和DSR01S30SL的主要规格
特性曲线

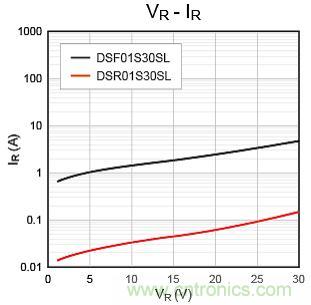

图5：东芝肖特基二极管DSF01S30SL和DSR01S30SL的特性曲线

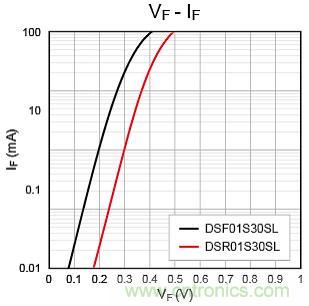

图6：东芝肖特基二极管DSF01S30SL和DSR01S30SL的特性曲线
