原因剖析:为什么恒压源模块电源无法均流?

发布时间:2015-08-11 责任编辑:sherry

【导读】本文将会针对恒压源并联条件下,电源模块无法实现均流输出的原因进行分析,一起来看看都有哪些因素会造成均流故障吧。

在实际工作中,工程师常常需要将大功率的模块电源通过并联的方式实现均流,以此保障供电安全和机体的正常运行。然而,一旦出现恒压源电源模块无法均流的情况,就会造成效率降低等问题,需要工程师及时进行处理。本文将会针对恒压源并联条件下,电源模块无法实现均流输出的原因进行分析,一起来看看都有哪些因素会造成均流故障吧。

一般情况下,在正常工作的过程中,引起多个并联电源模块不均流的原因主要有两种。第一种原因是电压基准、反馈系数差别引起的输出电压的细微差别。第二种原因是输出到负载的连接电缆电阻不匹配。当然了,内部寄生参数发生变化也有可能会引起均流故障,如开关管压降、滤波电感值等不同引起的模块不一致,也是需要注意的。输出电压和等效内阻不同引起模块不均流的原因分别见图1、图2。

电源

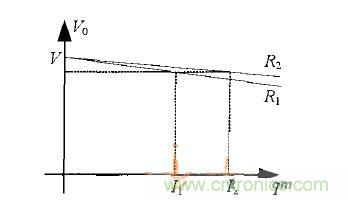

图1

从图1中我们可以比较清楚的看出,由于输出到负载的等效电阻很小,输出电压即便出现很小的差别也同样会引起输出电流的很大差别。也就是说,输出电压的细微差别必须通过输出到负载的连接电缆来平衡,两个很小的数相除就可能是一个比较大的数,于是输出电流差别就比较大了。

电源

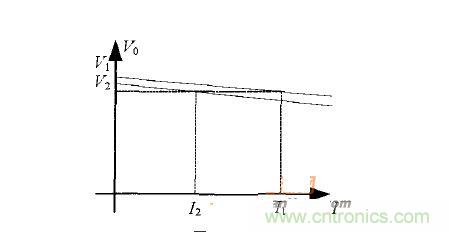

图2

从图2的曲线变化中我们可以很清晰的看出,即使是在保证输出电压一致的情况下,输出到负载的等效电阻的差别也会引起输出电流的极大不均流,即等效电阻的不匹配必须通过较大的不均流来平衡。而上文中所提及的第三种可能导致无法实现并联均流的情况,即使输出电压平均值和输出到负载的等效电阻都一样,由于开关管压降、滤波电感值不一致等原因同样会引起不均流。理由是输出电压平均值相等并不意味着输出电压瞬时值相等。
