【导读】在感应加热电源的负载中，要想增加补偿电容就需要提高功率因数，而增加补偿电容的方式由串联谐振和并联谐振两种。本文就来对比分析，串、并联谐振电路的特性有哪些不同。
为了提高效率和保证逆变器安全运行，固态感应加热电源一般工作在准谐振状态。串联谐振电路工作在小感性状态而并联谐振电路工作在小容性状态。
在进行特性分析之前，首先我们来看一下并联、串联这两种谐振结构的拓扑结构。由自关断器件构成的电压型串联谐振逆变器和电流型并联谐振逆变器的电路拓扑如下图所示。

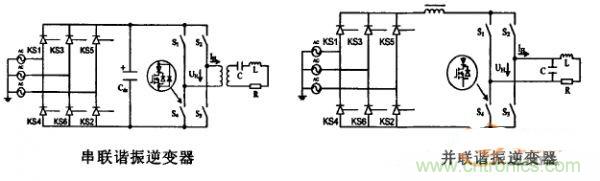

图1 为串联、并联谐振逆变器拓扑结构
从两种逆变器的拓扑结构以及电路原理来看，串联谐振逆变器和并联谐振逆变器在各种变量的波形、电路的拓扑、还有电路的特性等方面都存在着对偶关系，如下图所示：
图2 为电路拓扑对偶比较

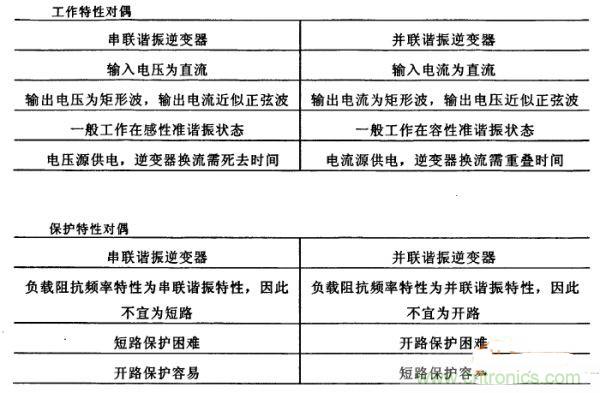

图3 为工作特性、保护特性对偶比较
从上面三个对偶比较中我们可以很明显的看出，理解和掌握表中的对偶关系有助于分析和比较两种逆变电路的工作原理，而了解保护特性比较中的对偶关系则有助于正确可靠地设计保护电路。下图就是依据上面三种对偶比较数据总结出的是串联并联谐振逆变电路的优缺点比较。

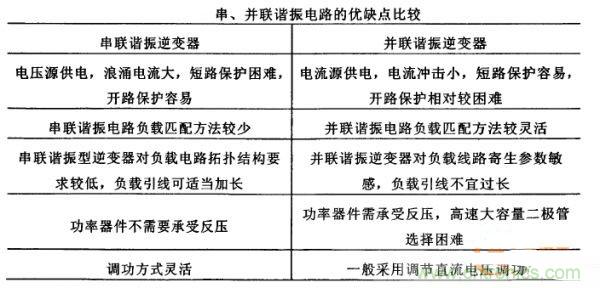

图4 为串并联谐振电路的优缺点比较
以上就是本文对串联、并联谐振电路的特性对比，通过对比可以看出，高频的感应加热电源在选用串联谐振电路时具有调功方式灵活、功率器件不需要承受反压等优势，而并联谐振电路则具有电流冲击小、负载匹配方式灵活等优势。工程师可以依据方案的设计需要，选择相应的谐振电路方式。 相关阅读：
