七嘴八舌讨论:LLC电路的电流波形不干净,为什么?

发布时间:2015-08-17 责任编辑:sherry

【导读】大家知道的是多谐振LLC,我的新一代的单谐振你也实验过了,这个技术掌握了不是太难,问题是许多学问,了解的也少,其实,就那么回事,多谐振;LLC的比较简单容易实现,这个就是为什么当年还是做成了多谐振而不是单1谐振的由来。一时一些技术问题没有解决,后来深入才进一步了。

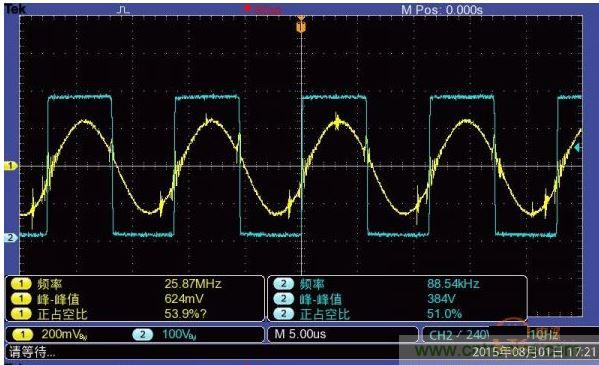

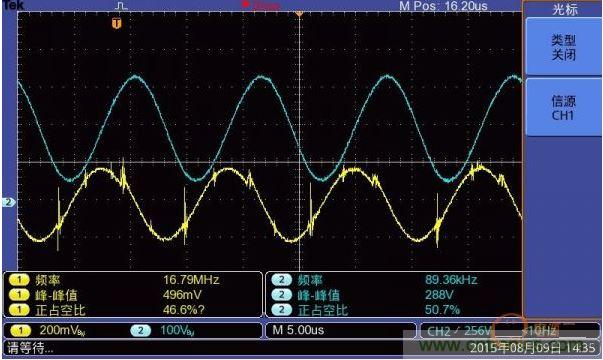

第一个张初级,第二张是次级,用串联电阻的方式测得:
串联电阻

串联电阻
正常的LLC 不会出现这个现象。

电流波形相位以明显超前电压相位,就是说,在一个开关管开通的末期,电流就已过0 并反向流动了,此时,反并联的二极管开通了,这时,该桥臂的另一个管子开通,必然出现反并联二极管的恢复电荷的释放,出现很高的反向恢复尖峰。

引起的原因有可能:

1    工作频率偏低
2    励磁电感太大
3    难道励磁电感并电容了?(猜想,很奇怪)

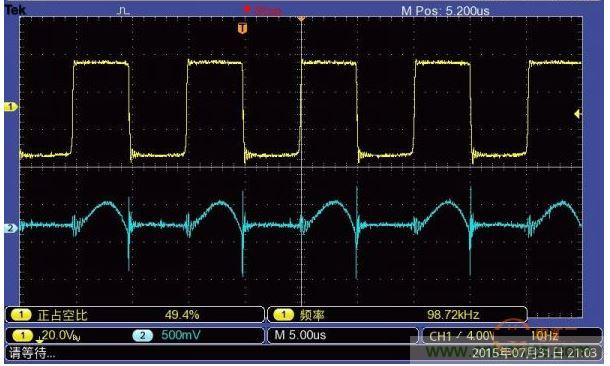

看起来好像是零电压开通,不知道是不是进入了容性区域?
串联电阻
cr的电流是滞后电压的,应该没进入容性区域。
串联电阻

网友A:

我的估计是占空比太高了,看一下驱动波形就最大了,死区时间太短,没有时间励磁电流对开关管结电容的充放电了,所以是容性开通了,上一位说的没错,是容性导通导致的谐波电流非常丰富了,如果0电压导通就不存在了,一是把死区时间调大一些,而是驱动波形上升慢一些,可以增大死区时间而且谐波就会明显减小了,立竿见影,不妨一试。驱动波形是上缓下陡,开通慢一些,关断快一些。

网友B:

看样子进入了容性负载操作区,有反向恢复电流了。

网友C:

继续穿个电阻在MOS上采个电流波看看。

网友D:

这是用L6599做的电源。L6599好像调不了死区。

网友E:

我随便再回复一些,开通缓一点关断快一点,就是二极管与电阻并联,几十多欧的电阻,越大开通越慢,这样也岂不是增大了死区时间了吗,通常,不像3525那样的死区时间可调,不可调的占空比大的减小一些就是采用这种的方式予以实现的。

网友F:

大家知道的是多谐振LLC,我的新一代的单谐振你也实验过了,这个技术掌握了不是太难,问题是许多学问,了解的也少,其实,就那么回事,多谐振;LLC的比较简单容易实现,这个就是为什么当年还是做成了多谐振而不是单1谐振的由来。一时一些技术问题没有解决,后来深入才进一步了,这个效率高是因为不存在环流,近0电流关断而不是大电流关断,所以效率高了,其实,简单实验容易做的,就是频率可调,计算参数差不多,容易出现完整正弦波电流,立竿见影,一下子效率就非常高了,看来你也做过实验了,当然,一定要有一点励磁电流,这个只是比多谐振小多了,这样可以保证0电压开通了,这个效率是非常高的。

是的,容性开通会产生谐波,如果0电压开通,正弦波电流,DS还是GS驱动,都是非常园滑的波形,谐波也是能量,存在损耗,如果没有,效率自然更高了。

谁有更好的答案,欢迎回复!
