【导读】用DSP芯片做一款逆变器，DSP芯片是TMS320F2812,逆变桥用的是全桥，打算用DSP实现相移全桥控制。现在遇到的问题是不能实现零电压导通，另外加400V电压时功率开关管炸管。遇到点问题，跪求大家解惑。
各位大侠，本人后学末进，试制一款电源，遇到点问题，跪求大家解惑。
用DSP芯片做一款逆变器，DSP芯片是TMS320F2812,逆变桥用的是全桥，打算用DSP实现相移全桥控制。现在遇到的问题是不能实现零电压导通，另外加400V电压时功率开关管炸管。

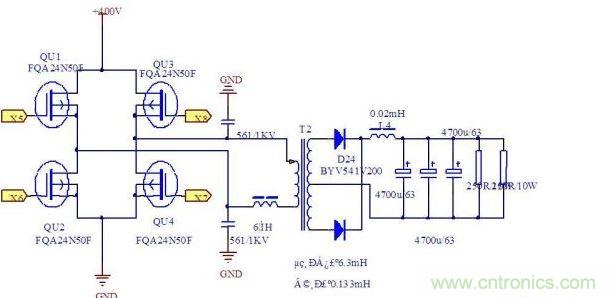

原理图如下：

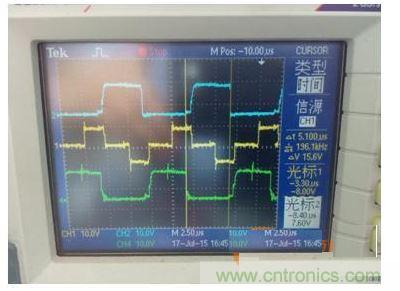

上电初始时刻加在功率开关管上的驱动波形如下所示（死区时间为500ns，相移角度我现在给的是定值2.4μs）

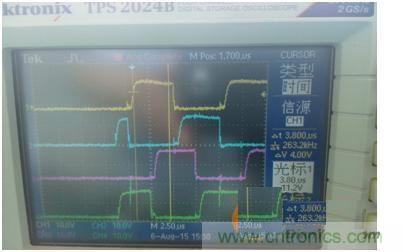

目前我的测试QU3，QU4和变压器一次侧电压波形如下所示（电源未加400V，加的是12V小电压）。理论上QU3截止时，应形成谐振，使QU3QU4连接点电位迅速将到“零”，QU4零电压导通。
