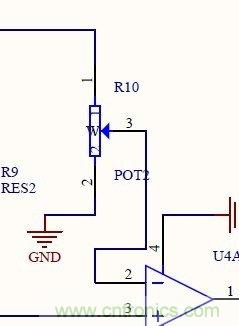

图1

如图1所示，R10为电位器，现通过改变R10的电阻值，来使输入到比较器的电压发生变化。但当当电位器2、3脚接在一起时，为什么电位器不论怎么滑动阻值，电压都会产生变化？理论上来讲2、3部分的电阻应该出现短路的情况，所以电压是否也该发生变化。

实际上，这种做法是错误的，如果用电位器调电压，那么电路中的2、3脚不要连接。那么为什么2、3脚的部分连接之后不接地是错误的呢？

如果放大器（比较器）输入电阻不是非常大（相当于输入端对地在芯片内部有个电阻），而是有限值（指和电位器两端电阻值差不太多），那么电位器滑动端与原图下端接在一起再接放大器（比较器）输入端，旋转电位器是可以改变放大器输入端电压（但变化范围不如原图大，可以自己计算）。

如果不接地相当于电位器2和3之间的那一部分电阻被短路，1和3之间的部分电阻相当于一条导线（因为运放输入端电流很小），1脚的输入电压完全加在3脚上，也就是说这种情况下运放负端输入电压和电位器1脚电压相同，不会随着调整电位器而变化。

在接地之后，1与3之间的电阻是否相当于一条导线呢？比较器的输入电阻与电位器相比较非常大，至少为几百倍。那么流过电位器的电流非常小，电位器上的压降也非常小，所以旋动电位器时比较器输入端电压基本不变（并非绝对不变，但仅变化千分之几甚至更小）。

因此，上电压降在非常小的前提下，电位器就会如同一条导线一样。如果原图电位器下端接地，电位器滑动端到地电阻不是非常大，要流过一定电流，此时电位器上半段因流过一定电流而具有一定压降，不再可以看成一段导线。

本篇文章通过实例对电位器在电路中阻值发生变化却无法调节电压的情况进行了分析。相信通过本篇文章的讲解，大家再遇到电位器的电压问题时都能够有一个明确的解决思路，小编将继续为大家寻找类似的问题，请大家随时关注。
