升压芯片UC2843为什么不能正常工作?

发布时间:2015-11-20 责任编辑:echolady

【导读】升压芯片的作用就是在电压不足的情况下帮助电路正常运行。但是不可避免的是升压芯片也会出现无法工作的现象。本文详细介绍升压芯片UC2843为什么不能在电路中正常工作。

升压芯片UC2843为什么不能正常工作?

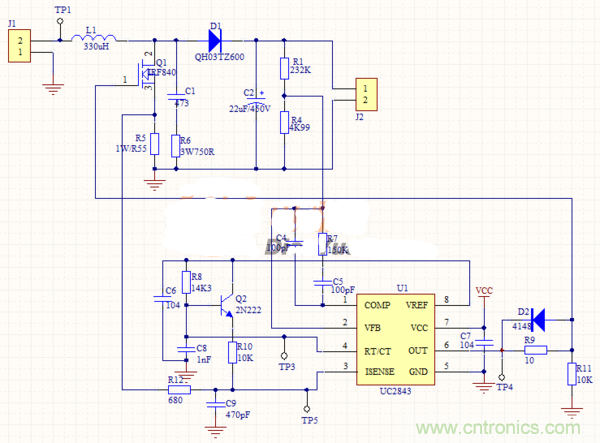

图1

如图1所示,输入电压为24~100V,想通过此BOOST电路得到120V输出电压。控制芯片用UC2843,其中J1端为可调变压器输入端,J2端接负载电阻。UC2843的工作电源VCC用线性电压源来提供,所有的地都连接在一起。现在的情况是,当UC2843的VCC没有电压时,MOS管正常关断,可是,当把VCC接上时,MOS管发热严重,并且输入端J1电压降到很低(没有接VCC时,J1端电压为40V,接上VCC后,J1端电压降为2.5V左右)。连接VCC后,MOS管导通,但是一直不能关断,导致输入有短路现象。这是什么原因呢?

整个电路开环工作,占空比展开到100%。应该是有地方没有接对。此外闭环参数也存在问题,善用示波器来进行检测。R7、C4、C5这几个参数决定闭环零级点的位置,关系到整个闭环的稳定性。一开始不确定电路是否正常工作,可以把输出电容C2加的很大,这能保证电路能稳定,不会发生震荡。

对于R7、C4、C5这几个参数,一开始不确定电路是否正常工作,可以把输出电容C2加的很大,例如加到100μ,可以保证电路能稳定,不会发生震荡。

其次看源有没有限流,如果源被限流那就带不了太大的负载,负载大了以后,源的电压下降到2.5V,那么占空比肯定会被拉到很大。相当于源被短路,此时可以检查一下。此外RC震荡参数也不太对(R8、C8),如果要求24V输入,120V输出,那么需要的占空比为80%,但现在的RC震荡参数最大占空比只能到73%左右。24V时,输出达不到120V。或者可以通过仿真软件来进行仿真。
