【导读】对于电动汽车的核心——电池，我们要求其安全、能量密度高、寿命长，充电时间短，同时又要性能卓越等等。那么对比电动汽车电池来说怎么样才算是达标？又怎么样才算是性能优越呢?毫无疑问锂离子电芯作为其最基本的单元，其优劣至关重要。
电池是电动汽车的”心脏“。从电动汽车发展以来，各种技术路线百花争鸣，争论不休。其中应用最广的锂离子电芯，就有三元、磷酸铁锂、锰酸锂等多种技术路线并存的现象。同时锂离子电芯还分为方形，软包，圆柱三种结构形式。
而这越是纷繁芜杂，就越能代表了我们还在不断探索，代表了电动汽车的急切盼望：电动汽车需要一颗强大的“心脏”。
对于电池包的要求
对于电动汽车的核心——电池，我们要求其安全、能量密度高、寿命长，充电时间短，同时又要性能卓越等等。而这一项一项的要求，看似苛刻，但却又无一不是电动汽车实现产业化的硬性指标。
那么对比电动汽车电池来说怎么样才算是达标？又怎么样才算是性能优越呢?毫无疑问锂离子电芯作为其最基本的单元，其优劣至关重要。
但就拿我们最关注的安全性来说，是不是电芯安全了，电池包就安全了呢？
我们可以看到2002年，磷酸铁锂(LFP)首次被美国Valance公司产业化，随即引起了中国市场的广泛关注。从2004年开始，我国掀起了一股投资磷酸铁锂材料和磷酸铁锂动力电池的热潮，磷酸铁锂其相对稳定，安全性较高。随后，它成为我国正极材料的主要路线，争议暂告段落。
但是，随着特斯拉在动力电池使用了镍钴铝酸锂的正极材料，争论再次出现。磷酸铁锂其较低的能量密度，已经使其处于劣势。
据调研发现，进入2014年以来，国内锂电池正极材料产业整体出现了向三元材料转移的趋势，下游的电池厂基本都在开发三元材料的电芯，也引导着上游的材料企业开始加大对三元材料的开发和生产力度。
而一系列的变化，也恰恰说明锂电行业在慢慢的摸索，慢慢走向成熟。就比如说一个电池包的安全，光靠电芯安全是远远不够的，其必须上升到一个系统的层级来。也就是说电池包的安全，靠的是整个电池系统，而不仅仅是某个单一的元素。
更何况一个安全、可靠、性能卓越的电池包，更是涉及到多领域知识的耦合，其更需要一个完善、可靠的系统来实现。就好比飞机被认为是最安全的交通工具，不单单是“安全”的发动机，“安全”的结构，就能保障的，其中还综合运用了人为因素分析、软件安全性、风险管理和定量风险评估等各种先进技术来预防事故发生，可以说是系统保障了安全。
下面我们就从电池系统中抽离出其一个核心部件电池模组，浅谈一下各种不同的模组结构。
关于电池模组
电池模组可以理解为锂离子电芯经串并联方式组合，并加装单体电池监控与管理装置。电池模组的结构设计往往能决定一个电池包的性能和安全。其结构必须对电芯起到支撑、固定和保护作用。同时如何满足过电流要求，电流均匀性，如何满足对电芯温度的控制，以及是否有严重异常时能断电，避免连锁反应等等，都将是评判电池模组优劣的标准。
而随着电动汽车的发展，以及人们对性能的追求，热管理更是成为了电池模组设计的一个至关重要的环节。自然冷却已经不能满足我们的需求。风冷则由于其效率较低，且对电芯温度的一致性较难控制，而表现的力不从心。因此，高性能需求的电池模组，其热管理的解决方案已经转向液冷或相变材料。下面就介绍一下各种不同结构电芯的模组设计。
· 方形电池模组
方形电芯可以说是我国汽车动力电池里，应用最多的电芯了。其外壳的材质有铝、钢、以及塑胶。其电芯厚度是三种结构中最厚的，由此也造成其内部和外表面的温差较大。其模组结构也多为自然冷却和风冷的结构。
我们来看看宝马I3的电池模组设计。
我们可以看出，I3的电池模组从结构上已经具备一个高性能模组所需的要素，而一台高性能的电动汽车，就是靠着每一处的细节共同搭建而成的。当然其散热、均温以及可靠性等等，还有待市场的验证。
（▲ 宝马I3方形电池模组）
· 软包电池模组
软包电芯的电池包，也是近期比较热门的一种结构类型，其用在国外的电动车上比较多。
软包电芯的物理结构决定了其不易爆炸，一般只有外壳能承受的压力足够高，才有可能炸，而软包电芯内部压力一大，便会从铝塑膜边缘开始泄压、漏液。同时软包电芯也是几种电芯结构中，散热最好的。

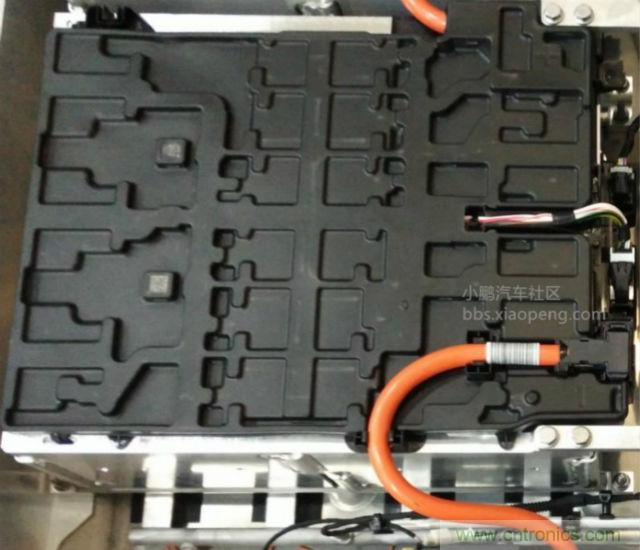

目前，市面上卖得最多的还是日产的Leaf，其模组结构为全密封式的，并未考虑散热，即不散热。
而Leaf在市场上频繁反馈的容量衰减过快，与此热管理也不无关系。显然随着人们对于高性能电动车的追求，迫使软包电芯也必须要有主动式的热管理结构。

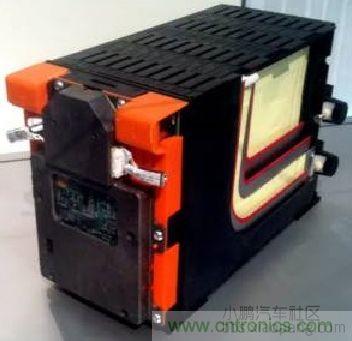

下面我们来看看一款World Congress展台上的液冷软包模组。其模组由电芯层叠而成，而电芯间有间隔排布的液冷板，其保证每颗电芯都有一个大面接触到液冷板，并充分发挥了软包电芯液冷的优势。
（▲ 液冷软包电池模组）
当然软包电芯要将液冷技术做成熟也并非易事，其必须考虑液冷板的固定，密封性，绝缘性等等。同时可靠的电连接，以及具有“保险丝”结构连接片，这都是高性能软包模组的方向。
我们可以看到软包电芯其配合完善的模组结构后，其优势会得以凸显。
圆柱电池模组
圆柱电芯可谓是在各类电子产品中，应用最广泛的结构。如今，在电动汽车行业也占有一定得份额。最典型的即是18650电芯了，其工艺经过多年的沉淀，并在大规模的自动化生产的条件下，现今属于最成熟，稳定且一致性最好的电芯。
而圆柱电芯更是有着目前最高的能量密度，其三元材料的电芯能做到210~250Wh/kg。国内目前的圆柱电池包多为自然冷却或风冷的结构，其效果不尽如人意。
我们来看看，将圆柱型电芯推到风口浪尖上的特斯拉电池模组。

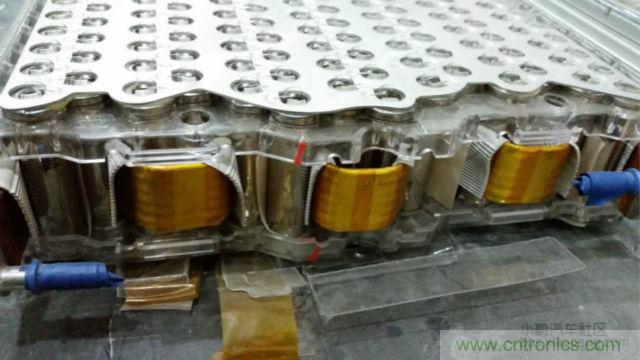

相信已经有不少人见过特斯拉的模组了：
组成一台特斯拉汽车需要7000多颗18650电芯，一个模组则需要400多颗电芯，同时为了高性能的目标又要在模组上集成多项功能，可见其工作量和难度之大。其中，甚至还用上了一些跨行业的技术，使人眼前一亮，为之拍案。好比电芯连接的“保险丝”设计。
可以说，身处电池行业的人，反而很少有人能想得到，这也许就是当局者迷吧。而这一技术的应用则极大地提高了电池的安全性能。同时，还有液冷管道的应用，极大地解决了18650电芯的散热和均温的问题，这对电池的性能和寿命都是一个极大的帮助。不仅如此，其电池模组在空间尺寸上的利用，更可谓是精打细算。
在这里还是要佩服一下特斯拉将事情做到极致的态度，也就是这样一个模组，成为了一个高性能的特斯拉电池包所必不可少的核心部件。
电动之心
通过以上一些简单的列举，我们不难看出，无论何种结构的电芯其实都不乏一些好的应用范例。而对于锂离子电芯，如果作为一款革命性的产品，目前看来仍有很多不足和局限。但我们与其一味坐等材料的发展，不如多考虑一下，如何做好电池模组，做好电池系统。而这也是我们打造一颗强大“电动之心”的必经之路。
