【导读】在稳压设计中，三极管稳压电路不常见到，大多数人在设计稳压电路时还是会使用二极管，但实际上，只有三极管才能起到稳压作用。但是很多的设计者对三极管稳压电路知之甚少。本文就来整理关于串联稳压三极管的电路原理，以供参考。

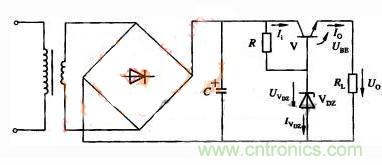

图1串联型三极管稳压电路
用三极管V代替图1中的限流电阻R，就得到图1所示的串联型三极管稳压电路。在基极电路中，VDZ与R组成参数稳压器。
工作原理
1、按图1连接电路，检查无误后，接通电路。
3、保持负载RL不变，改变UL，观察U0。
结论：输出电压U0基本保持不变。
该电路稳压过程如下：
1、当输入电压不变，而负载电压变化时，其稳压过程如下：

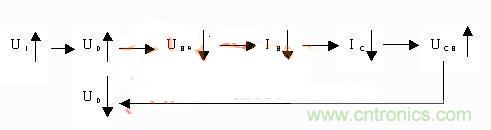

2、当负载不变，输入电压U增加时，其稳压过程如下：
3、当UI增加时，输出电压U0有升高趋势，由于三极管T基极电位被稳压管DZ固定，故U0的增加将使三极管发射结上正向偏置电压降低，基极电流减小，从而使三极管的集射极间的电阻增大，UCE增加，于是，抵消了U0的增加，使U0基本保持不变。
需要注意的是，虽然文中的电路能够对输出电压进行有效的稳压，但代价就是对电路的控制林敏度降低，进而导致稳压性能的不理想。稳压三极管并不是最常用的一种器件，但却是在一些情况下必不可少的。所以希望大家能够充分对其进行了解，以防不时之需。
