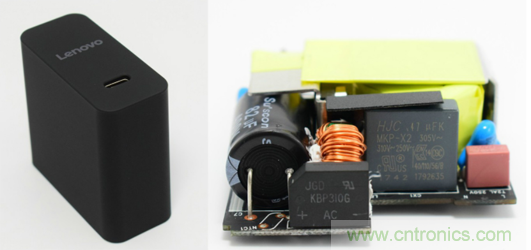

【导读】近年来，USB PD充电技术的发展对便携式PC设备产生了巨大的影响，苹果、小米、华为、联想等厂商已经推出了多款支持USB PD充电的笔记本电脑。近日，国内PC巨头联想Lenovo又推出了一款USB PD充电器，输出功率45W。下面给大家分享这款充电器的拆解。
苹果、小米、华为、联想等厂商已经推出了多款支持USB PD充电的笔记本电脑。近日，联想Lenovo又推出了一款USB PD充电器，输出功率45W。
近年来，USB PD充电技术的发展对便携式PC设备产生了巨大的影响，苹果、小米、华为、联想等厂商已经推出了多款支持USB PD充电的笔记本电脑。近日，国内PC巨头联想Lenovo又推出了一款USB PD充电器，输出功率45W。下面由小编给大家分享这款充电器的拆解。

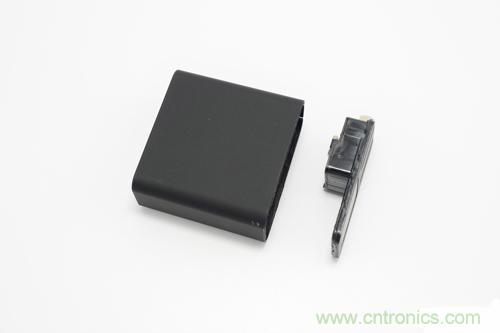

拆解由AC插头面入手，撬开封盖。

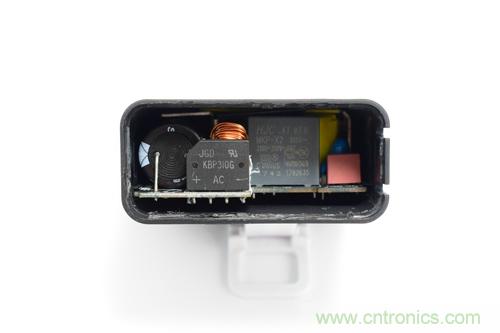

PCB通过外壳内部两道滑槽进行定位固定。

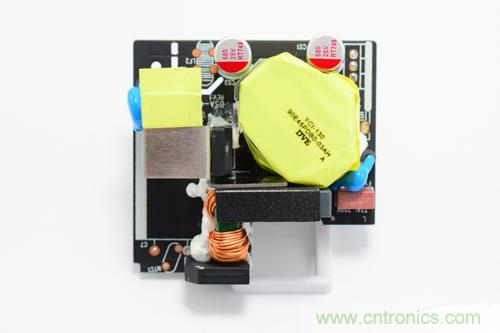

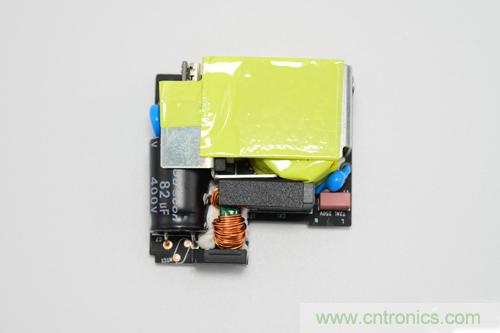

元件面顶视图一览，可见两片贴有黄色绝缘胶带的散热片，整个PCB呈“L”形，缺口处用于放置AC折叠插头组件。
AC输入端保护及EMI电路包括保险、X电容、共模电感。

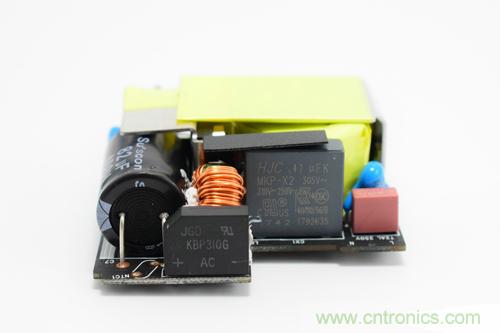

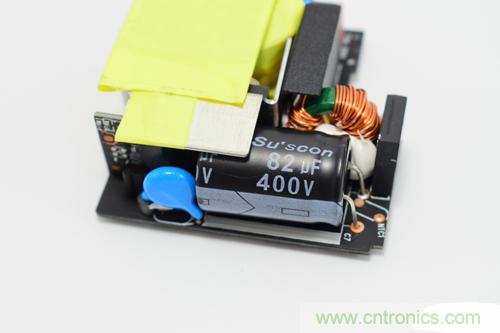

全桥整流后的一次侧滤波电源为一枚82μF/400V 电容，来自SUSCON（台湾冠坤）。从此角度看，属于保护电路的NTC空缺未安装。

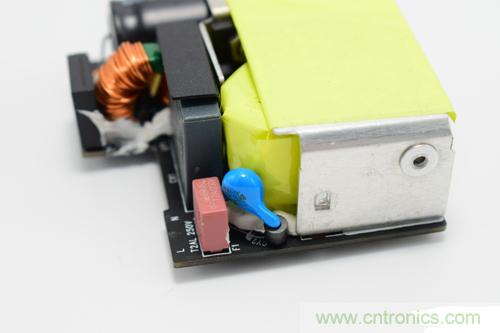

保险旁是蓝色的Y电容，脚上套有磁环。

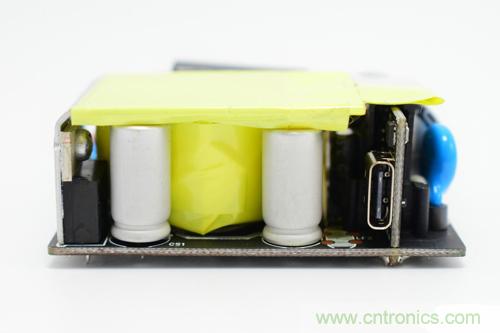

二次侧低压输出滤波为两枚固态电容，Type-C输出母座安装在一块独立PCB小板上。
拆除散热片后，开关变压器有DVE（帝闻）Logo，两枚固态滤波电容规格为680μF/25V。

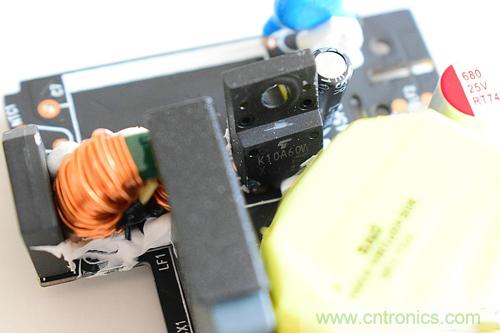

一次侧开关管为 TK10A60W，N-MOSFET，来自东芝。

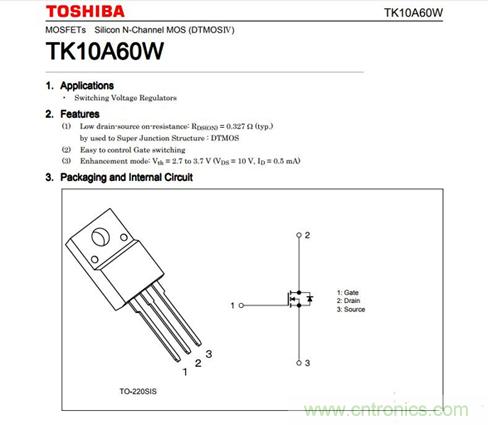

TOSHIBA东芝TK10A60W 简略规格书。

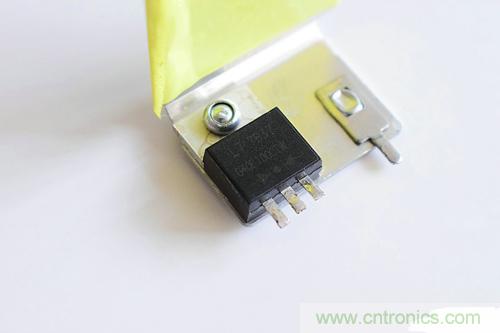

另一片散热片上的共阴肖特基对管，标记比较浅和模糊，印字为 LT 7B37 G40H100CTW。这枚肖特基对管用于二次侧DC整流，该电源并没有采用目前已经广泛使用的SR方案。

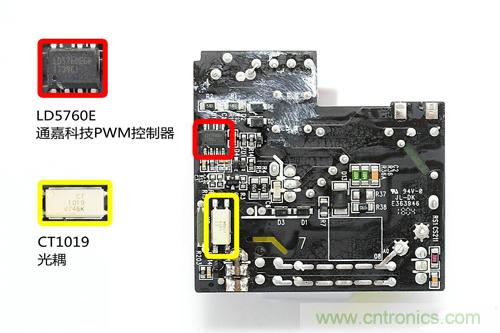

由于没有使用SR技术，PCB背面元器件较少，主要是位于左上的 LD5760E，来自通嘉科技的PWM控制器，与前述的东芝TK10A60W组成一次侧电路。左下方的白色器件为CT1019光耦，用于电压反馈。

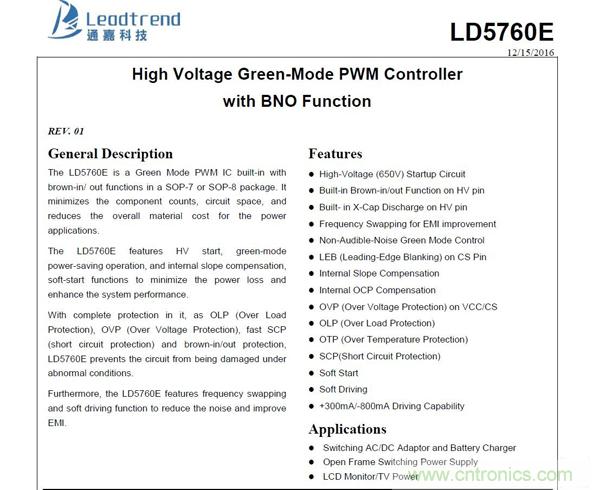

通嘉科技LD5760E主要特性。

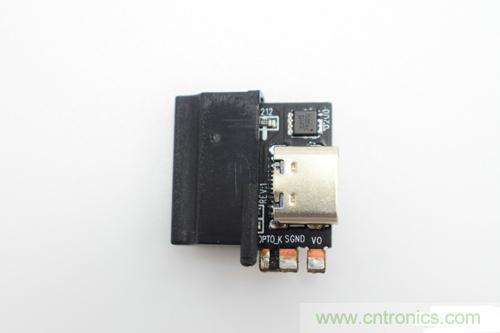

Type-C输出为独立的一块PCB小板，小板尾部有塑胶封套，用于绝缘和定位。

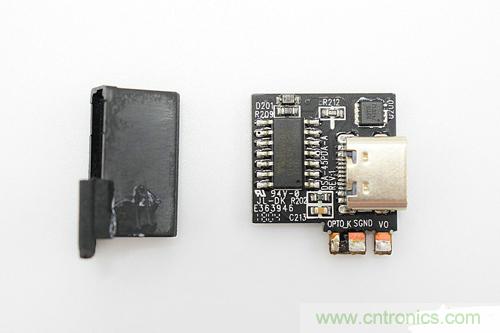

分离塑胶封套后，可见PCB小板上有IC和MOSFET各一。

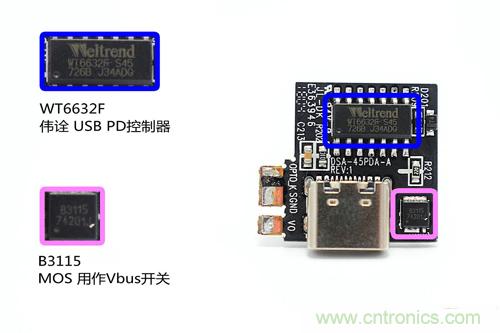

14脚IC为 Weltrend伟诠WT6632F ，来自伟诠的 USB PD控制器，同时支持QC2.0和QC3.0协议。粉色框内是丝印为 B3115 的贴片MOSFET，用于Vbus开关。

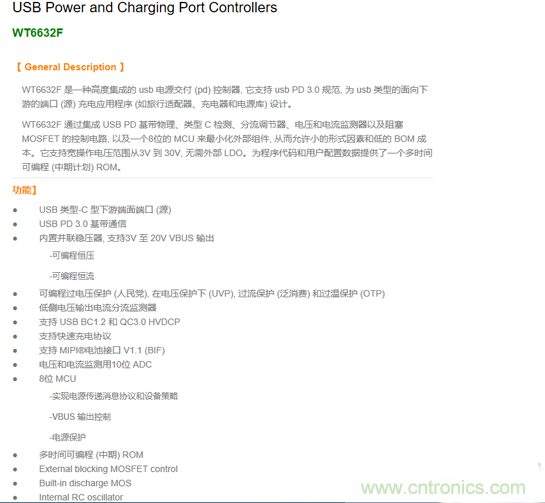

伟诠WT6632F 主要特性。
小板背面只有一些阻容等器件，拆解介绍到此结束。
充电头网拆解总结
联想 LS-45WTCPD USB-C充电器由帝闻企业股份有限公司代工，具备5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A 五组PD输出模式，兼容QC2.0/3.0协议，输出功率足，实测对各类USB PD设备兼容性佳。从拆解来看，充电器内部采用了Leadtrend通嘉科技的LD5760E初级PWM芯片，次级则使用Weltrend伟诠WT6632F作为USB PD控制器，用料十足，同时也保持了帝闻系列电源的一向优良做工，在目前为数不多的45W档PD电源中，是一个不错的选择。
