三极管和运放构成的几种恒流源电路分析

发布时间:2019-11-13 责任编辑:wenwei

【导读】对比几种V/I电路,凡是没有三极管之类的单向器件,都可以实现交流恒流。加了三极管之后就只能做单向直流恒流了。

三极管和运放构成的几种恒流源电路分析

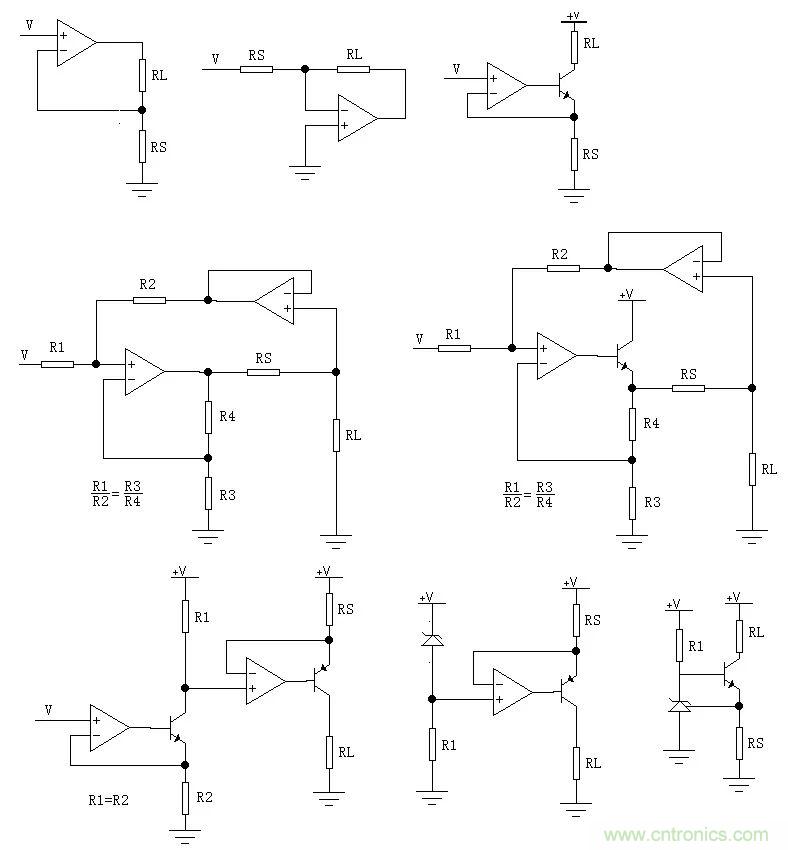

这几种电路都可以在负载电阻RL上获得恒流输出。

第一种由于RL浮地,一般很少用。

第二种RL是虚地,也很少使用。

第三种虽然RL浮地,但是RL一端接正电源端,比较常用。

第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱。

第五种和第四种原理相同,只是扩大了电流的输出能力。人们在使用中常常把电阻R2取的比负载RL大的多而省略了跟随器运放。这种电路也是对地负载。

后边两种是恒流源电路。

对比几种V/I电路,凡是没有三极管之类的单向器件,都可以实现交流恒流。加了三极管之后就只能做单向直流恒流了。

第四和第五是建立在正负反馈平衡的基础上的。如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说输出电流会随负载变化。

而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性。

如果输出电流大或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成MOSFET。
