摘要



随着电池和超级电容等高效蓄能器的大量使用，更好的电流控制成为一种趋势。而双向DC/DC转换器可以保持电池健康，并延长其使用寿命。



简介



电池供电的便携式设备越来越多，在如今的生活中扮演的角色也愈发重要。这个趋势还取决于高能量存储技术的发展，例如锂离子（Li-ion）电池和超级电容器。这些蓄能器连接到可再生能源系统（太阳能和风能），收集和存储能源，并稳定提供给用户。其中一些应用需要快速充电或放电。这里我们将要介绍的是一种双向DC-DC转换器，其双向性允许电流发生器同时具备充电和放电能力。双向控制器可以为汽车双电池系统提供出色的性能和便利性。而且，在降压和升压模式中采用相同的电路模块，大大降低了系统的复杂性和尺寸，甚至可以获得高达97％的能源效率，并且可以控制双向传递的最大电流。



电气原理

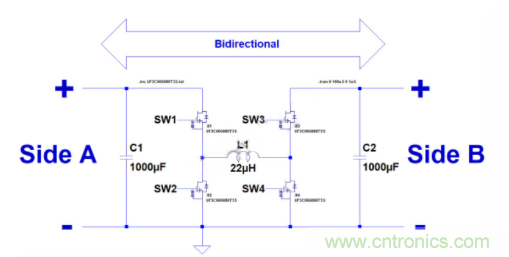

图1显示了简单但功能齐全的电气图，其对称配置可让用户选择四种不同的工作模式。它由四个级联降压-升压转换器的单相象限组成，包括四个开关、一个电感器和两个电容器。根据不同电子开关的功能，电路可以降低或升高输入电压。开关元件由碳化硅（SiC） MOSFET UF3C065080T3S组成，当然也可以用其它器件代替。



图1：双向降压-升压转换器接线图



四种工作模式



用户可以简单配置四个MOSFET来决定电路的工作模式，具体包括如下四种：



电池位于“A”端，负载位于“B”端，从“A”到“B”为降压



电池位于“A”端，负载位于“B”端，从“A”到“B”为升压



电池位于“B”端，负载位于“A”端，从“B”到“A”为降压



电池位于“B”端，负载位于“A”端，从“B”到“A”为升压



在该电路中，SiC MOSFET可以三种不同的方式工作：



导通，对地为正电压；



关断，电压为0；



脉动，具方波和50%PWM。其频率应根据具体工作条件进行选择。

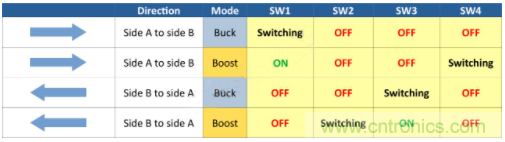

根据这些标准，SiC MOSFET的功能遵循图2中所示的表格。



图2：四个SiC MOSFET的工作模式和作用



模式一：降压（Buck）A-B



选择模式一，电路将作为降压器工作，即输出电压低于输入电压的转换器。这种电路也称为“step-down”。 其电压发生器需连接在A侧，而负载连接在B侧。负载效率取决于所采用的MOSFET器件。具体配置如下：



SW1：以10 kHz方波频率进行切换



SW2：关断，即断开开关



SW3：关断，即断开开关



SW4：关断，即断开开关

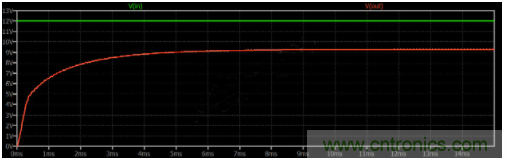

图3中的曲线图显示了Buck A-B模式下的输入和输出电压。其输入电压为12 V，输出电压约为9 V，因此电路可用作降压器。其开关频率选择为10 kHz，输出端负载为22 Ohm，功耗约为4W。



图3：Buck A-B模式下的输入和输出电压。



模式二：升压A-B



模式二提供升压操作，即作为输出电压高于输入电压的转换器。这种电路也称为“step-up”。 电压发生器需连接在A侧，而负载连接在B侧。负载效率取决于所采用的MOSFET器件。具体配置如下：



SW1：导通，即关闭开关（栅级供电）



SW2：关断，即断开开关



SW3：关断，即断开开关



SW4：以10 kHz方波频率进行切换

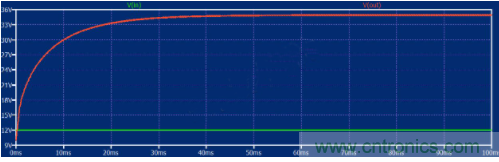

图4中的曲线图显示了Boost A-B模式下的输入和输出电压。其输入电压为12 V，输出电压约为35V，因此电路可用作升压器。其开关频率选择为10 kHz，输出端负载为22 Ohm，功耗约为55W。



图4：Boost A-B模式下的输入和输出电压。



模式三：降压B-A



选择模式三，电路也作为降压器工作，即输出电压低于输入电压的转换器。其电压发生器需连接在B侧，而负载连接在A侧。负载效率取决于所采用的MOSFET器件。具体配置如下：



SW1：关断，即断开开关



SW2：关断，即断开开关



SW3：以100 kHz方波频率进行切换



SW4：关断，即断开开关

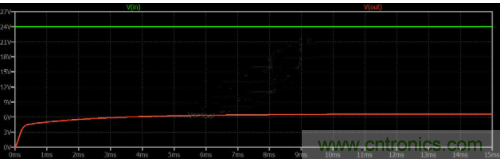

图5中的曲线图显示了Buck B-A模式下的输入和输出电压。其输入电压为24 V，输出电压约为6.6V，因此电路可用作降压器。其开关频率选择为100 kHz，输出端负载为10 Ohm。



图5：Buck B-A模式下的输入和输出电压。



模式四：升压B-A



选择模式四，电路作为升压器工作，即输出电压高于输入电压的转换器。这种电路也称为“step-up”。其电压发生器需连接在B侧，而负载连接在A侧。负载效率取决于所采用的MOSFET器件。具体配置如下：



SW1：关断，即断开开关



SW2：以100 kHz方波频率进行切换



SW3：导通，即关闭开关（栅级供电）



SW4：关断，即断开开关

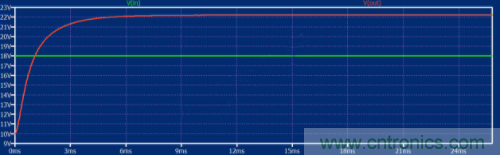

图6中的曲线图显示了Boost B-A模式下的输入和输出电压。其输入电压为18V，输出电压约为22V，因此电路可用作升压器。其开关频率选择为100 kHz，输出端负载为22 Ohm，功耗约为22W。



图6：Boost B-A模式下的输入和输出电压。



结论



电路的效率取决于许多因素，首先是所采用的MOSFET导通电阻Rds（on），它决定了电流是否容易通过（见图7）。 另外，这种配有四个功率开关的电路需要进行认真的安全检查。 如果SW1和SW2（或SW3和SW4）同时处于导通状态，则可能造成短路，从而损坏器件。

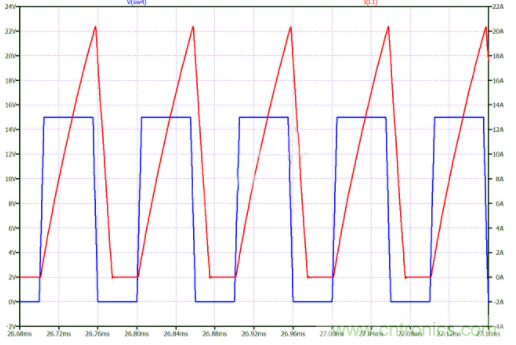

图7：Boost A-B模式下，电感上的脉动电压和电流曲线图。
