【导读】现代信息处理应用中，对模数转换器（ADC）的速度、精度、功耗和动态性能等关键性能指标不断提出更高的要求。经过多年的发展和技术革新，模数转换器逐渐形成了逐次逼近型、积分型以及∑-Δ等多种类型，它们各有优缺点，能满足不同应用场合的要求。
现代信息处理应用中，对模数转换器（ADC）的速度、精度、功耗和动态性能等关键性能指标不断提出更高的要求。经过多年的发展和技术革新，模数转换器逐渐形成了逐次逼近型、积分型以及∑-Δ等多种类型，它们各有优缺点，能满足不同应用场合的要求。其中，∑-Δ模数转换器通常具有较高分辨率、高集成度、低功耗以及较低成本，是过程控制、高精度温度测量等应用的上佳选择。近年来，∑-Δ模数转换器以其分辨率高、线性度好、成本低等优势得到越来越广泛的应用，非常适合电池供电的便携式系统。此外，元件数量较少也提高了系统可靠性。
精品推荐
Analog Devices Inc.（ADI）作为业界知名制造商，提供一系列精密低功耗信号链产品，包括精密放大器、基准电压源、模数转换器等。其中的模数转换器产品系列涵盖8位至24位产品，可以将模拟信号转换为数字信号，适应于多种领域的应用，AD4130-8就是其中的一款新品。
AD4130-8超低功耗24位Σ-Δ模数转换器
AD4130-8是一款超低功耗的高精度测量解决方案，适用于低带宽电池供电应用。全集成模拟前端（AFE）包括可用于多达16个单端或8个差分输入的多路复用器、可编程增益放大器（PGA）、24位Σ-Δ模数转换器、片上基准电压源和振荡器、灵活的滤波器选项、智能时序控制器、传感器偏置和激励选项、诊断功能，以及可改善供电电池使用寿命的新增功能，即先进先出（FIFO）缓冲区和占空比选项。
利用AD4130-8，用户可以在连续转换过程中测量电流消耗为28.5μA（增益=1）和32.5μA（增益=128）的低频信号。当使用占空比选项之一时，甚至可以在使用更低的平均电流时进行测量。AD4130-8可配置为具有8个差分输入、16个单端或伪差分输入。这些输入连接到交叉点多路复用器，其中任何输入对都可以成为PGA和ADC的测量通道输入。
AD4130-8的设计允许用户使用1.71V到3.6V的单个模拟电源电压供电。在电池供电应用中，低至1.71V的工作电压可延长系统使用寿命，因为即使电池电压消失，AFE也可以继续工作。数字电源可以是独立电源，工作电压范围在1.65V至3.6V之间。由于降低了电流消耗，集成的片上FIFO缓冲区可与智能时序控制器串联工作，从而使AD4130-8成为自主测量系统，这样，微控制器便可以休眠更长时间。
对于安全性较高的应用来说，AD4130-8还具有多种集成诊断功能，如用于开路检测的熔断电流、内部温度传感器、参考电压检测，以及模拟输入过压和欠压检测等。数字接口上包含新增的诊断功能，如循环冗余检查（CRC）和串行接口检查，从而确保通信链路的可靠性。

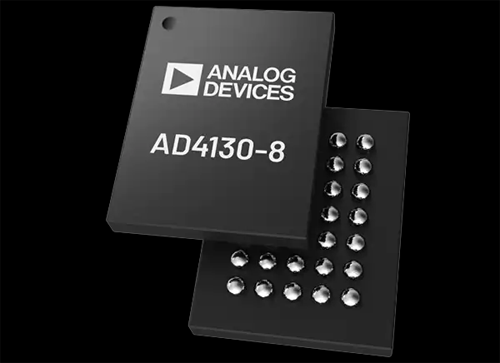

ADI AD4130-8超低功耗24位Σ-Δ ADC
总结
目前，随着便携式数字化设备日益增加，这些设备基于数字信号工作，模数转换器在此类设备中起着将信号从模拟转换为数字的关键作用。对于模数转换器来说，“低功耗”趋势几乎比所有分辨率和速度趋势都要强。采用AD4130-8进行模数转换，不但具有低功耗，而且具有高速信号处理能力，非常适合智能变送器、无线传感节点、便携式仪器仪表、压力测量等诸多应用场景。
（来源：贸泽电子）
