DC-DC 转换器变得简单

发布时间:2023-09-29 责任编辑:lina

【导读】Empower Semi 已经分解了 DC-DC 转换器(一种机电设备,可为电气工程师设计人员将直流 (DC) 源从一个电压电平转换为另一个电压电平。该公司使用可配置的硬件平台来简化 DC-DC 的采用DC. Empower Semi 完全采用 CMOS(计算机内部存储信息的板载电池供电半导体芯片)工艺开发集成高频稳压器 (IVR)。这些产品采用全分立电源组件,简化了设计流程 ,并减少印刷电路板 (PCB) 面积以实现高效的热管理。


Empower Semi 已经分解了 DC-DC 转换器(一种机电设备,可为电气工程师设计人员将直流 (DC) 源从一个电压电平转换为另一个电压电平。该公司使用可配置的硬件平台来简化 DC-DC 的采用DC. Empower Semi 完全采用 CMOS(计算机内部存储信息的板载电池供电半导体芯片)工艺开发集成高频稳压器 (IVR)。这些产品采用全分立电源组件,简化了设计流程 ,并减少印刷电路板 (PCB) 面积以实现高效的热管理。

Empower Semiconductor 的可配置硬件平台简化了设计人员采用 DC-DC 转换器的过程。Empower Semi完全采用 CMOS(计算机内部存储信息的板载电池供电半导体芯片)工艺开发集成高频稳压器(IVR)。这些产品采用全分立电源组件,简化了设计流程,并减少了印刷电路板 (PCB) 面积,以实现高效的热管理。

凭借其电源管理产品平台,Empower Semiconductor 实现了无需外部元件的三路输出 DC-DC 器件的集成,全部集成在单个 5 mm x 5 mm 封装中。该公司宣布的新系列可显着节省数据中心的能源。

凭借的占地面积、可编程性以及电源和输出配置的管理,电源设计人员可以在各种设计中使用新型 EP70xx。

“所有功能都可以通过总线进行编程。因此,不需要外部组件来进行编程。因此我们可以将其发送到工厂,或者客户也可以对其进行编程。”Empower Semiconductor 销售和营销副总裁 Steve Shultis 说道。

电源技术

新能效标准的逐步推广,以及一代产品处理能力和功能的不断发展,从根本上改变了电力转换、管理和分配的方法。

一般来说,这些新颖产品的设计从未受到诸如待机电流耗散、动态负载电压和日益紧凑的外形尺寸等问题的影响,例如在无线手持设备领域。

一般来说,此类应用的设计人员始终关注开关频率低于1 MHz的低成本控制电路和外部元件,以确保软启动、稳定性、滤波和负载瞬态响应优化等功能。

传统的 DC-DC 转换器必须在低频 (0.3MHz – 3MHz) 下运行才能实现高效率。低频操作涉及使用大型输出电容器进行广泛的输出和输入滤波,通常并联放置以达到 100μF 或更大。

“消除大电容器使 Empower IVR 能够将瞬态期间的输??出电压偏差降低 1/3 或更少,恢复时间比的 DC-DC 转换器快 100 倍,”执行官 (CEO) Tim Phillips 说道和 Empower Semi 的创始人。

DC-DC 转换器变得简单


DC-DC 转换器变得简单

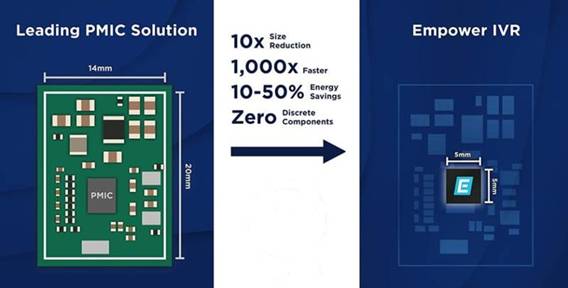

图 1:PMIC 标准与 Empower Semi 平台之间的比较。单击可放大图像。(Empower Semi)


赋能半平台

Empower Semi 的数字可配置硬件平台简化了设计人员采用 DC-DC 转换器的过程。凭借单一封装,更重要的是,无需外部组件,电源设计人员可以通过单总线轻松编程其解决方案。无输入滤波器设计、无输出滤波器设计、无反馈电阻、无环路补偿设计、无需修改元件。

Tim 表示:“整合所有分立元件的面积显着减少,瞬态精度更高,稳定时间加快 100 倍,纳秒速度 DVS 可节省高达 50% 的能源,先进的 CMOS 工艺可实现 SoC 集成功能。”

EP70xx 系列的峰值效率高达 91%。由于其独特的架构,输出电流高达 10A 时效率曲线几乎平坦。这些器件的动态电压调整速度比竞争产品快 1,000 倍,可实现快速、无损的处理器状态更改,从而节省 30% 或更多的处理器功耗。


DC-DC 转换器变得简单

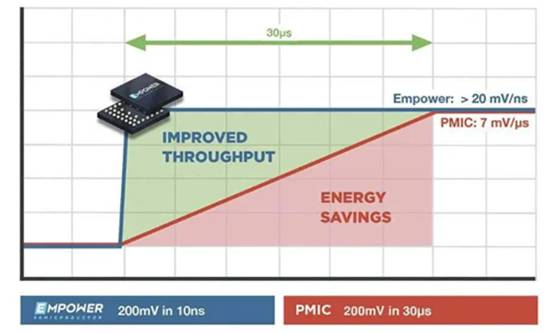

图 2:Empower Semi 的动态电压调节。单击可放大图像。(Empower semi)


DC-DC 转换器变得简单
图 3:EP7010 的电路布局。单击可放大图像。(Empower Semi)


使用先进的 CMOS 几何平台,Empower Semiconductor 的产品还可以直接集成到 SoC 封装中,以减少功耗面积和功耗。

它们还有助于减小元件尺寸和成本,优化集成电路设计和封装紧凑性,从而可以通过使用高频开关拓扑来实施节省空间的解决方案。
