产品特性：
- 线性性能优异
- 实现从每秒500百万次采样至3.6 GSPS的便捷升级路径
- 引脚兼容的热增强型292焊点BGA封装
应用范围：
- 用于3G/4G无线基站及微波回程、军事和宽带软件无线电
美国国家半导体公司宣布推出全新系列模数转换器（ADC），新产品实现了业界首次对超过2.7 GHz射频信号的直接采样，同时具有-71dBc的三阶互调失真（IMD3）性能和高达每秒3.6千兆次（GSPS）的采样速率。

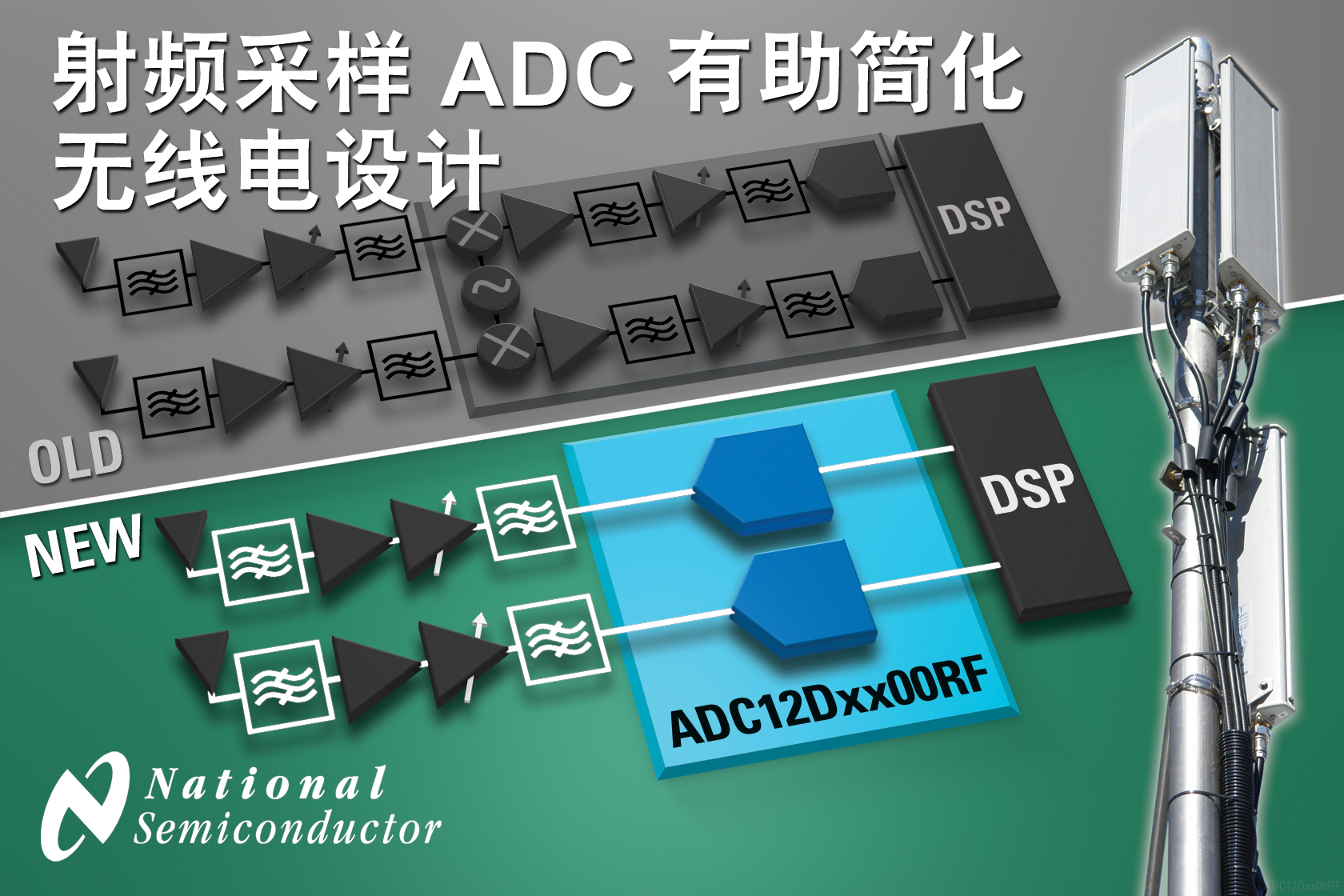

ADC12Dxx00RF系列包括五个12位ADC，有助于系统设计人员省去多个中间频率（IF）下变频段部件，包括放大器、混频器和滤波器等。用一个ADC12Dxx00RF可以取代整个无线电信号路径子系统，大大降低3G/4G无线基站以及微波回程、军事和宽带软件无线电（SDR）应用的材料清单（BOM）成本，减小了电路板尺寸和重量。
美国国家半导体公司高速信号路径部营销总监Jon Baldwin表示：“无线电设计人员正在寻求新的方法来增加无线容量，同时降低成本、尺寸和重量。基于射频采样ADC的架构提供了上述优势，但一直以来人们都认为这项技术距离实际应用还要几年时间。凭借其空前的高频动态范围和业内最高的采样速率，ADC12Dxx00RF系列ADC为客户提供了一种核心技术，使他们可以开发直接射频采样无线电。”
作为美国国家半导体公司领先的GSPS ADC系列的新一员，ADC12Dxx00RF ADC与早先产品全部引脚兼容，可以实现从每秒500百万次采样（MSPS）至3.6 GSPS的便捷升级路径：
ADC12D1800RF提供单通道高达3.6 GSPS的交叉采样速率，或者双通道1.8 GSPS的采样速率，在2.7 GHz条件下IMD3为-64 dBc。
ADC12D1600RF提供单通道高达3.2 GSPS的交叉采样速率，或者双通道1.6 GSPS的采样速率，在2.7 GHz条件下IMD3为-70 dBc。
ADC12D1000RF提供单通道高达2.0 GSPS的交叉采样速率，或者双通道1.0 GSPS的采样速率，在2.7 GHz条件下IMD3为-69 dBc。
ADC12D800RF提供单通道高达1.6 GSPS的交叉采样速率，或者双通道800 MSPS的采样速率，在2.7 GHz条件下IMD3为-71 dBc。
ADC12D500RF提供单通道高达1.0 GSPS的交叉采样速率，或者双通道500 MSPS的采样速率，在2.7 GHz条件下IMD3为-69 dBc。
这些直接射频采样ADC在所有频段表现出的优异线性性能为其他组件带来更多的系统余量，以降低对其他组件的性能要求，同时节省成本和设计时间。为了形成一个完整的信号路径解决方案，ADC12Dxx00RF ADC可与美国国家半导体公司的双通道、数字控制可变增益放大器（DVGA）或LMH6554全差分放大器，以及LMX2541频率合成器或美国国家半LMK04800时钟抖动消除器配合使用。
美国国家半导体的全部五款12位射频采样ADC现已上市，均采用引脚兼容的热增强型292焊点BGA封装。
