教你如何增加RC压控振荡器的频率区间?

发布时间:2014-04-28 责任编辑:sherryyu

【导读】典型的电压-频率转换器也叫压控振荡器,其中IC的输入电压对输出频率有一个简单的调节特性。这些器件的输出频率范围很广,但很少有器件能够在一组RC时间常数的整个区间内做调谐。但是,如果随输入电压的变化而改变定时比率,则可以用一个实现方法,将调谐区间放大到几乎整个频率范围。那是什么办法呢?请看下文。

典型的电压-频率转换器也叫VCO(压控振荡器),其中IC的输入电压对输出频率有一个简单的调节特性。它的一般形式为F=kV/RC,其中,RC是相关定时电阻与电容的时间常数。这些器件的输出频率范围很广,但很少有器件能够在一组RC时间常数的整个区间内做调谐。但是,如果随输入电压的变化而改变定时比率,则可以用一个实现方法,将调谐区间放大到几乎整个频率范围。

实现这一目标的方法之一是用一个可变电容替代定时电容,可变电容值可随其偏压而作反向改变,这就是变容二极管。对于本设计,考虑采用ADI公司的AD654电压-频率转换器,因为它很简单,带宽至少有1MHz.

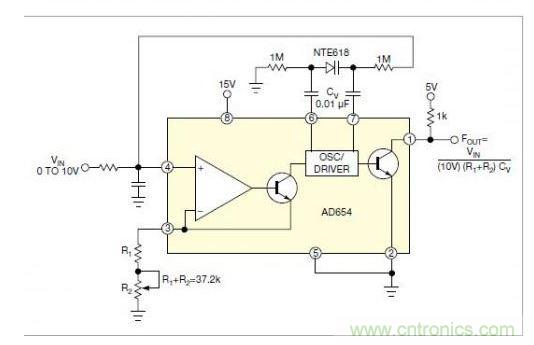

图1给出了采用一个固定电阻与电容的典型实现方法。对于图中的值,当输入从0V~10V变化时,频率范围大约为10Hz~30kHz.用NTE618超突变变容管替代定时电容后(如图2所示),同样0V~10V的输入范围可获得大约10Hz~1MHz以上的调谐区间。
采用一个固定电阻与电容的典型实现方法
采用一个固定电阻与电容的典型实现方法

[page]

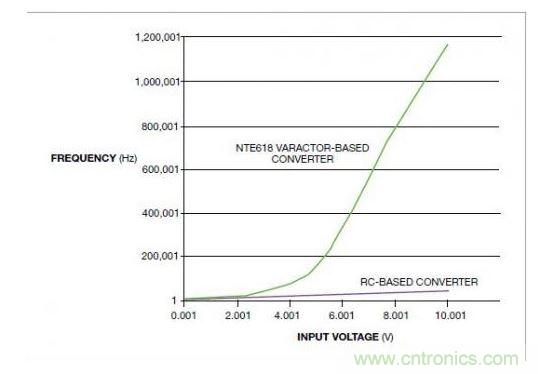

图3比较了两种转换器结构的调谐曲线。注意范围有相当大的增长,但付出了线性度的代价,另外也会影响到温度稳定性。总之,用精度换取了调谐范围,在基本应用中这应该是可以接受的,因为此时不需要特殊的精度。
比较了两种转换器结构的调谐曲线
超突变变容二极管可在少许偏压变化下,获得大的频率变动,因为它有大的电容比。对有些超突变变容管,比率可高达15,例如NTE618就是一个AM接收机使用的超突变变容管。由于转换器频率在较大电压时会增加,电容减小,从而提高了频率。这种响应组合产生了宽的调谐范围。0.01μF的耦合电容将变容管的偏置电压与转换器核心的工作电压隔离开来。用1MΩ大阻值电阻对变容管做轻度偏置,可避免给振荡器增加负载。

这种特性某种程度上是可计算且可预测的,甚至可以从数据表做。可以在微软Excel中生成变容二极管的调谐曲线。然后,将此信息用于该转换器的电压-频率转换方程。对于NTE618,电容对于电压的近似关系表达式为:

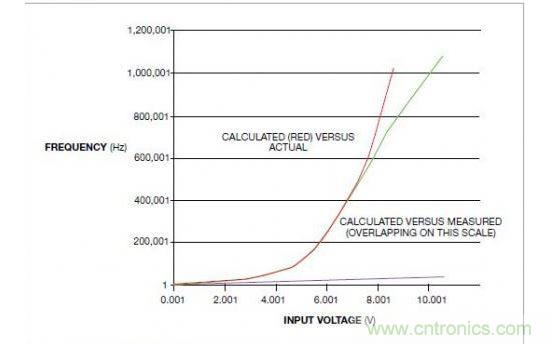

图4表示出计算值与测量值之间的类似性。较高频率下差异更大些,因为变容二极管的电容降低到了与电路与器件杂散电容相当的量级。仔细布线可以尽量减少这个问题,增加范围。
表示出计算值与测量值之间的类似性
注意低输入电压、变容管响应,以及固定电容转换器响应几乎是完全相同的,因为变容管与电压有反向指数关系。实现这一范围有一个有用的结果,这就是无需设置转换器之间的开关就能扩展调谐范围。采用这种方案并结合锁相环、调制器或函数发生器,就可以探讨做其它有用和有趣的应用。
