电路解读:智能蓝牙虚拟示波器整体系统电路设计

发布时间:2014-12-05 责任编辑:echolady

【导读】示波器的功能是查看各种电压波形。平时用到的示波器样式普通,体积大,关键是没有电气隔离,操作过程中容易发生触电。但是随着电子技术的发展,手机配套使用的虚拟示波器更加轻便,成本更低。

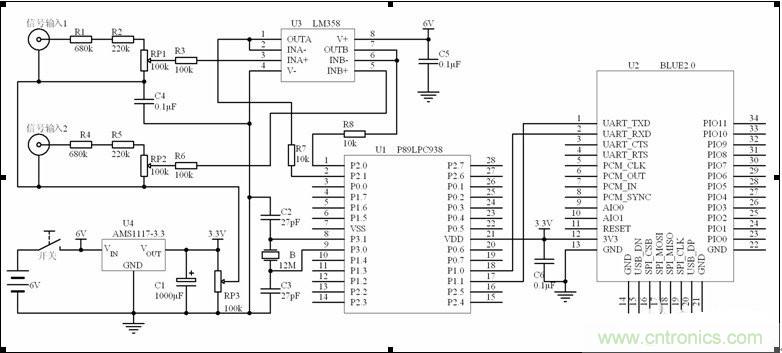

硬件设计电路包括信号预处理、单片机、蓝牙串口模块和电源4部分,电路原理图见图1。

电路解读:智能蓝牙虚拟示波器整体系统电路设计
图1:蓝牙虚拟示波器电路原理图

信号预处理:单片机AD转换电压范围是0~3.3V,为了能测量交流信号,把输入信号地端接RP3调节出的1.65V,这样就能测到-1.65~+1.65V的电压。实际工作中电工测量电压范围从几伏到几百伏,为此加入了电阻降压网络R1、R2、R4、R5、RP1和RP2,这样就能测到60V的电压,再加上个有x10 挡(放大10倍)的示波器探头,最大可测到600V电压。LM358是双运放,接成电压跟随器方式,主要作用是提高输入阻抗,使示波器标入阻抗是1MΩ,否则示波器探头放到x10挡时,测量数值会有偏差。运放还能起到当输入信号过大时,限制输入到单片机的信号幅度,保护单片机的作用。共有2个信号输入端,组成双踪示波器,可以比较2路信号的相位关系。

单片机:
选用了飞利浦的单片机P89LPC938,是基于80C51内核的低功耗 FLASH单片机,其内部有7.373MHz振荡器、复位电路、8通道10位AD转换器,8K字节Flash程序存储器、768字节RAM数据存储器,这使得外围电路很简洁。为了提高AD转换速度和提高通信波特率的准确程度,使用了外部12MHz晶振。单片机的P2.0(AD07)、P2.1(AD06) 接双运放LM358的电压输出,单片机的P1.0(TXD)、P1.1(RXD)接蓝牙模块的串口。

蓝牙串口模块主要参数:
兼容蓝牙V2.0 规范、CLASS 2 标准,传输距离最大10M,支持SPP 服务(串口)。功能多的蓝牙模块可更改主从设置,默认为从设备,可以和电脑或手机蓝牙连接,还可以更改通信波特率,默认是9600bps,可更改为较大的波特率,如115200bps,加快通信速度。默认配对密码是1234,每次搜索蓝牙模块前先给蓝牙模块上电再搜索,再次搜索时要先把蓝牙模块重新上电,否则可能搜索不到。手机蓝牙和蓝牙串口模块之间的连接,是程序设计的重点,也是难点。这个连接过程就是创建一个蓝牙客户端,分查找设备、查找服务、获得连接URL和建立连接4个主要步骤。
