精彩博客:三步辨别“最快”WiFi路由器,只要10分钟!

发布时间:2015-09-04 责任编辑:sherry

【导读】当今的WiFi武林,唯快不破,而Google的OnHub作为一款造型新颖的WiFi路由器 ,由TP-Link代工,13根天线,是否已将无线性能发展到了极致?国产路由器厂商从谷歌身上应该能够看到怎样的技术趋势?普通的消费者又能从中得到哪些挑选路由器的技巧?本文用10分钟,进行深入浅出的分析。

一般评测机构只能从Google官网上逐字逐句地翻译,这种事情,在我这里不会发生:)

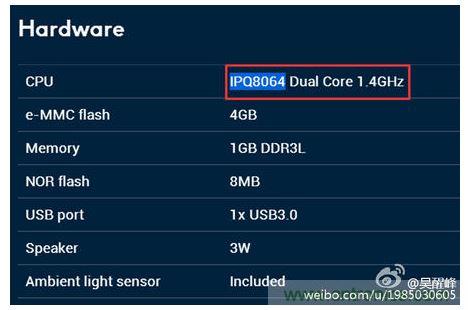

第一步: 看芯片型号,逼格立显

——消费者看到芯片厂商及型号,心里就基本清楚这款路由器的定位了:是主打高端产品线,还是低端产品线。
详解:

A.WiFi路由器芯片,基本上能够决定这台路由器的50%以上无线性能:当代无线通信越来越快,大部分归功于通信算法的进步,而这些算法,基本都在基带芯片里面。

B.不同的芯片所给的参考设计优化程度并不一样,厂商ODM那边进行二次开发的难度也有很大的差别——一般来说是一分钱一分货,高通通过技术优势有溢价,也是可以理解,而用低端芯片,遗留给厂家和消费者的“**”可能也会更多。

C. 至于存储的大小、USB3.0的用途,就毋庸我多说了。

第二步:看支持的协议、频率及空分流数

一般芯片选定,基本上能够支持的频率和协议也就定了,如OnHub能够支持5GHz的802.11n和802.11ac:
第二步:看支持的协议、频率及空分流数

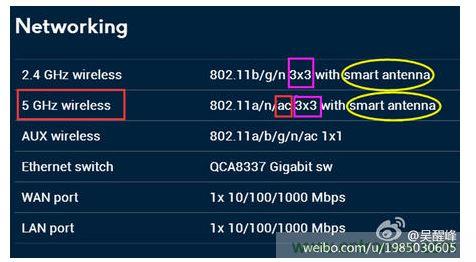

请注意上图粉红框标注的“3x3”,指的是空分复用(Spatial multiplexing),一般比较准确的描述应该是3x3:3,冒号后面的3代表的是3个data stream,通俗一点地(但不准确)形容,即WiFi路由器有3根天线,每根天线发出一条数据流,接收端(比如手机或笔记本)有3根天线进行接收,这样能够实现3倍于单流的数据吞吐量——理论极限,并不代表实际可以/容易达到。其实,设计上玩成3x3:3没什么技术含量,因为这是芯片决定/建议给厂商的——厂商真正有内涵的,可以做成3x3:2。

================插播两个问题=================

问题1:既然OnHub支持的是3x3:3,按照上段解释,路由器只需要在2.4GHz和5GHz各配3根天线就行了,为什么官网号称各配了6根天线,加上一个额外天线,共计13根天线呢?

问题2:如果待购的几个路由器芯片是同一个型号,空分复用流数也一样,是不是意味着其无线性能也一样呢?

============================================
——直到第二步,其实都是与芯片直接相关的能力,国内不少厂家做路由器和做手机一样,围绕芯片的参考设计,做二次开发,在底层技术上很难有自己的核心竞争力。

接着往下看,重点来了!


第三步:仔细辨别“智能天线”技术:
第三步:仔细辨别“智能天线”技术:

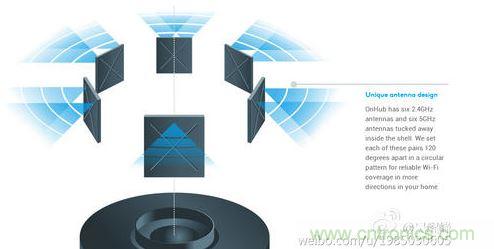

上图是OnHub官网的一个示意图,OnHub号称在2.4GHz和5GHz分别做了6根天线,并各自排成一圈,使之有更好的覆盖。官网有称之为smart antenna,或Unique antenna design,但没有做进一步的说明,以下为我的猜测,供参考:

A. 2.4GHz与5GHz频段的天线分开做,可以在各自频段保持更好的特性:比如天线增益和效率;

B. 6根天线的使用:谷歌很有可能通过内部算法(不在基带芯片上!)进行动态的优化组合,分配以3 stream,使最终的吞吐量维持在较高水准。(后文将这种智能天线称为为动态组合天线)

  ——类似的技术在Ruckus、H3C、Netgear的WiFi路由器中均有用到!

(我们在第二步中提到过,spatial multiplexing是MIMO技术中成倍提高吞吐量的关键,但3 stream是否能够达到理论上的3倍于单流的极限速率,取决于天线和信道特性,简单一点说,要让三个数据流之间互不相关,比如说,我可以选择使用不同极化和方向的天线)

在WiFi上使用智能天线的一个附加好处,是可以在保持总发射功率不变的前提下,增大目标方向的信噪比,并同时减少其他方向的干扰,这对MAC层存在竞争的WiFi组网模式来说尤其有益:不仅可以提高单台终端的速率,而且可以提高接入终端的数量。

PS:

支持802.11ac的路由器,都会在自己的宣传页上标注,说自己“支持Beamforming”(波束赋形),有时候,这种波束赋形也被称为“智能天线”,而其实不是他们验证过这台路由器真正能够从Beamforming获得多少好处,而是芯片按照802.11ac的要求具备了该功能,于是就被宣传成一个重大卖点——其实,即使芯片自身,也很可能没有对beamforming的有效性做过准确而量化的评估(一般做的是传导的测试)

结论:我们通常认为,Beamforming在WiFi实际使用中的有效性是不乐观的,而相比之下,类似动态组合天线这种方法,至少在Ruckus产品系列当中已被证明较为有效——当然,至于OnHub这13根天线究竟还有多少秘密在里面,不做细致的研究,我是无法告诉你的。
