在工业设备、新能源系统和精密仪器中，电流的每一次跨域传输都潜藏着安全风险与信号干扰的威胁。隔离变压器作为电气系统中的“安全翻译官”，通过阻断原副边绕组的直接电流通路，仅允许能量通过电磁感应传递，实现了电压转换与电气隔离的双重使命。当交流电通过初级线圈时，铁芯中产生的交变磁场在次级线圈中感应出电压，而绝缘介质的质量和结构设计直接决定了其安全隔离性能——传统硅钢片铁芯依赖物理绝缘层，而ADI的iCoupler®等片上变压器技术则利用聚酰亚胺隔离层（厚度约20μm，击穿强度>300V/μm）实现高达6kV的隔离能力。
一、技术优势与结构进化
隔离变压器的性能核心体现在效率、温升与抗干扰能力的突破。对比圣元变压器的实测数据，150W环形变压器效率达90%-95%，温升显著低于同功率方形变压器（效率仅80%-84%），且因闭合磁路设计将漏磁干扰降至最低。这种结构优势使环形变压器在150W以上功率段具备更低成本，成为工业配电柜优选，例如佛山某设备厂在老化测试后批量替换原有EI方形方案。
在集成化技术领域，ADI的iCoupler® 与isoPower™ 技术融合实现了数据与电源隔离的单芯片方案。其ADuM524x系列通过片上微变压器传输数据并生成隔离电源，在8引脚SOIC封装内集成两路10Mbps数据通道和50mW隔离电源，价格仅$2.95（千片单价），较“光耦+分立DC-DC”方案缩小50%以上空间并降低成本。而纳芯微NIRSP31进一步以电容隔离技术实现4×5mm超小封装，在80mA输出时方案成本低于¥30，成为成本敏感型应用的国产替代标杆。
二、应用场景与需求分化
不同应用场景对隔离变压器提出差异化性能要求：
●工业自动化：TI与Würth合作的Fly-Buck™变压器适配PLC与马达驱动，支持-40°C至+125°C宽温工作，漏感<1%，通过优化ET乘积（Vμs）确保磁芯对称磁化39。
●医疗电源：安科瑞AITR系列采用H级绝缘（耐温180℃），泄漏电流<200μA并集成PT100温度传感器，满足手术室设备对实时监测与安全冗余的需求6。
●新能源BMS：英施丹针对北美市场开发480V/380V三相隔离变压器，通过UL 1562/CSA C22.2 No.90认证，以非晶合金铁芯降低40%空载损耗，助力中国储能系统适配北美电网8。东莞卓尔凡同类产品可使企业年省电费超60万元（800KVA满负荷计算）8。
●并网发电：LC-T型逆变拓扑中，变压器漏感与LC电路构成LCL滤波器，漏抗参数直接影响谐波抑制效果。研究表明，适当降低变比可减少逆变器耐压等级，提升功率器件利用率并节约投资10。
三、成本结构与选型要则
隔离变压器成本受材料工艺与集成度双重影响：
●传统磁材型：Würth Fly-Buck™变压器单价$20-$40（批量价），铁芯硅钢片占比约30%3。国产BK-100VA控制变压器价格约¥66，采用全铜线圈与H18硅钢片4。
●片上集成型：纳芯微NIRSP31单芯片方案较分立模块降本>15%，但开发成本较高6。
●干式替代油浸式：干式变压器因环保优势份额上升，但成本仍高20%-30%，面临高压领域应用瓶颈2。
选型需聚焦三核心参数：
1. 绝缘等级：医疗/工业首选H级，较B级材料寿命提升50%6。
2. 功率密度：通信场景优选>80mA/mm²集成IC，工业大功率需强化散热设计。
3. 认证标准：出口北美需UL 1562，欧盟需VDE 60747-5-2，中国需GB 16895.248。
四、国际与国内头部原厂竞争力对比

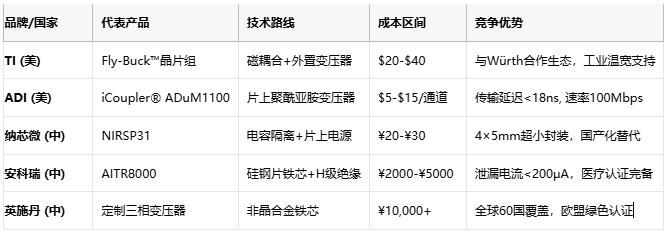

表：全球隔离变压器主要厂商技术与成本对比
选型策略建议：
●高端工业：ADI iCoupler®满足-40~125℃宽温与25kV/μs瞬态抗扰6。
●成本敏感场景：纳芯微NIRSP31兼容3.3V/5V系统，性价比突出6。
●北美出口设备：英施丹/卓尔凡UL认证变压器解决480V-380V电压兼容8。
结语
隔离变压器已从被动的电压转换器蜕变为智能系统的主动安全核心。随着中国厂商在非晶合金铁芯（英施丹效率提升3%）与电容隔离集成（纳芯微CMTI达200kV/μs）领域的技术突破，全球竞争格局正从“成本替代”转向“技术对标”。未来，玻璃基变压器（介电常数降50%）与AI优化运维将驱动产业向高频化、零损耗演进，为新能源革命与工业4.0构筑高可靠隔离屏障。
