有源晶振的输出匹配电阻

晶振输出串电阻就来自于最小化设计,对于数字电路里最重要的时钟源部分,应该特别注意保证信号完整性,最小化设计中晶振外围电路除了电阻还要有一些其他器件。

有源晶振的输出匹配电阻

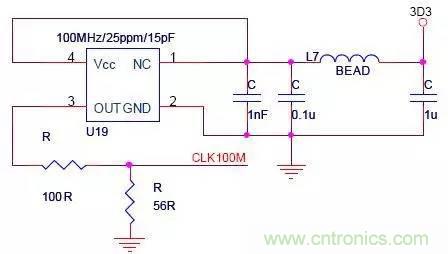

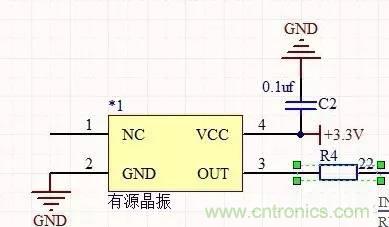

上图中不仅考虑阻抗匹配,同时考虑电平匹配。L7为磁珠。

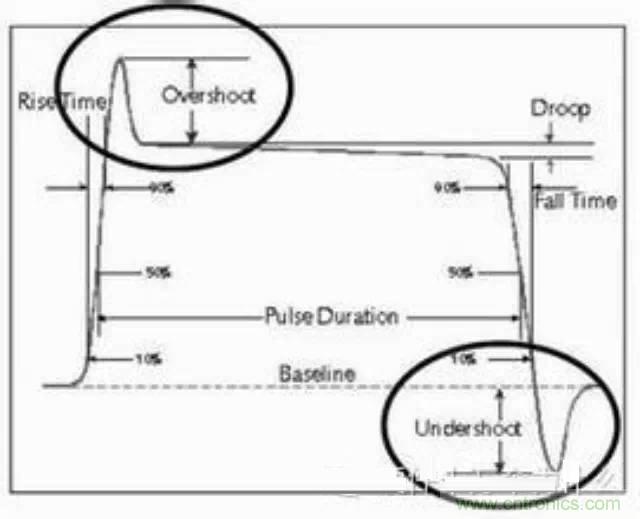

串电阻是为了减小反射波,避免反射波叠加引起过冲。有时,不同批次的板子特性不一样,留个电阻位置便于调整板子状态到最佳。如无必要串电阻,就用0欧电阻连接。反射波在大部分电路里有害,但PCI却恰恰利用了反射波形成有效信号。

一、减少谐波,有源晶体输出的是方波,这将引起谐波干扰,尤其是阻抗严重不匹配的情况下,加上电阻后,该电阻将与输入电容构成RC积分平滑电路,将方波转换为近似正弦波,虽然信号的完整性受到一定影响,但由于该信号还要经过后级放大、整形后才作为时钟信号,因此,性能并不受影响,该电阻的大小需要根据输入端的阻抗、输入等效电容,有源晶体的输出阻抗等因素选择。

二、阻抗匹配,减小回波干扰及导致的信号过冲。我们知道,只要阻抗不匹配,都会产生信号反射,即回波,有源晶体的输出阻抗通常都很低,一般在几百欧以下,而信号源的输入端在芯片内部结构上通常是运放的输入端,由芯片的内部电路与外部的无源石英晶体构成谐振电路(使用有源晶体后就不需要这个晶体了),这个运放的输出阻抗都在兆欧以上。

有源晶振的输出匹配电阻

源端串接和接收端并接的匹配方式是不一样的。

反射系数,即

X=(Z2-Z1)/(Z1+Z2)

Z1和Z2分别为传输线阻抗失配分界面前后的瞬时阻抗。

那么这就有3种情况

1.Z1=Z2,即阻抗相等,X=0,即没有反射
2.Z2=无穷大,X=1,即完全正反射,很多接收端的情况
3.Z2=0,X=-1,即完全负反射,末端短路了,接地了,阻抗为0,反射信号即可以理解为返回路径上的回流

源端串联电阻R,和驱动端的源电阻R0,串联后的总电阻R+R0,总电阻值等于或者最接近传输线阻抗Z。那么这时候信号分压,真正进入传输线上传播的只有源信号电压的一半,到接收端时,由于接收端阻抗为无穷大,发生反射,反射系数为1,传输系数Y=2,即进入接收端的信号又等于驱动端的信号了。而返回源端的信号因为阻抗没有变化,到源端时被源电阻和串联匹配电阻吸收了,不再发生反射,这是理想情况。

单一网络SI的主要问题就是反射,但是这又是一个比较大的话题,牵涉到阻抗匹配,拓扑结构,端接等等,所以想说的比较透彻似乎不太容易,尽量吧

一.反射产生原理

有源晶振的输出匹配电阻

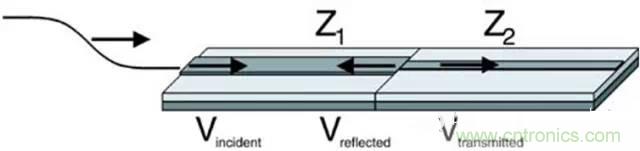

先来看上面的图,信号在传输线中传输,从Z1到Z2的过程中,阻抗发生变化,部分信号将沿着与原传播方向相反的方向反射,而另一部分将继续传播,但幅度有所改变。将瞬时阻抗发生改变的地方称为阻抗突变,反射信号的大小由瞬时阻抗的突变程度确定,在理论分析中,我们用反射系数来表示

有源晶振的输出匹配电阻

两个区域的阻抗差异越大,反射信号强度就越大。例如,如果1V信号沿特性阻抗=50W的线网传播,受到的瞬时阻抗=50W,当它进入特性阻抗为75W的区域时,反射系数为(75-50)/(75+50)= 20%,反射电压为20%×1V= 0.2V

我们可以从理论上对上面的公式进行推导,但此处不再赘述,有兴趣的话可以参考相关资料

在实际的工程中,反射不可能完全消除,SI工程师所要做的就是尽量减少反射对信号的影响,反射的根源是阻抗不匹配,所以减小反射最有效的途径就是端接,端接方法的选择,终端电阻的选取,都对。

根据反射系数的公式,我们可以得出三种最典型的情况:开路,短路,匹配

1.Z1=Z2,即阻抗相等,ρ=0,即没有反射
2.Z2=无穷大,ρ=1,即完全正反射,这意味这在开路短产生与入射波大小相同,方向相反,返回源端的反射波,如果测量开路端得电压,将得到两个电压之和
3.Z2=0,ρ=-1,即完全负反射,末端短路了,接地了,阻抗为0,反射信号即可以理解为返回路径上的回流

二.反弹图

反射理论里面最重要的莫过于Lattice Diagrams,也就是我们说的反弹图,有些资料也叫网格图

我们知道,当信号在传输线终端的阻抗不连续点被反射时,信号的一部分将反射回源头。当反射信号到达源头时,若源头端阻抗不等于传输线阻抗就将产生二次反射。接着,若传输线的两端都存在阻抗不连续,信号将在驱动线路和接收线路之间来回反射,直到最后达到直流稳态。

下面,我们来分析这种情况。如果已知驱动器的源电压、传输线时延TD、信号沿途各区域的阻抗,就可以计算出每个交界面的反射,并计算出每一点的实时电压。

例如,已知源电压是1V,内阻是10Ω,则实际进入时延为1ns 50Ω传输线的电压是1V×50/(10+50)=0.84V。这个0.84V信号就是沿传输线传播的初始入射电压。

1ns后在线末端,假设传输线末端开路,反射系数为1,开路端的总电压为两个波之和,即0.84V+0.84V=1.68V。

再经过1ns后,0.84V反射波到达源端,又一次遇到阻抗突变。源端的反射系数是(10 - 50)/(10+50)=- 0.67,这时将有0.84V×(-0.67)=-0.56V反射回线远端。

这个新产生的波在远端又会被反射,即-0.56V电压将被反射。这样,线远端开路处将同时有四个波存在:从一次行波中得到2×0.84 V=1.68 V,从二次反射中得到的2×(-0.56)=-1.12 V,故总电压为0.56 V。

-0.56V信号到达源端后仍然会再次反射,反射电压是+0.38 V。在远端新的时刻,总电压0.56V + 0.38V + 0.38V=1.32V

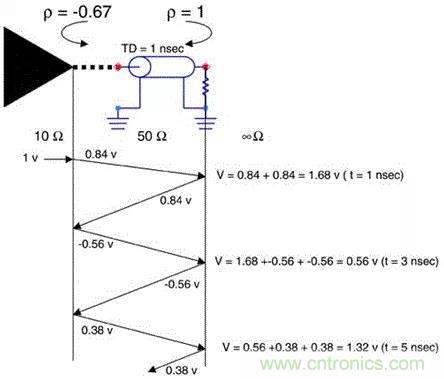

把上面的计算用图形来表示的话,就得到了我们所说的反弹图

有源晶振的输出匹配电阻

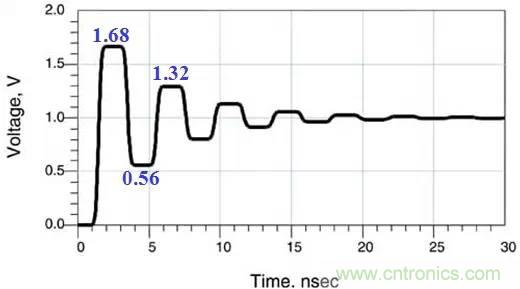

时域信号波形的表现如下图:

有源晶振的输出匹配电阻

图中有两个重要的特性:

1. 远端的电压最终逼近源电压1V,因为该电路是开路的。这是一个必然的结果——源电压最终是加在开路上。
2.开路处的实际电压有时大于源电压。源电压仅1V,然而远端测得的最大电压是1.68V。高出的电压是由于传输线分布参数L、C谐振产生的。

三.反射什么时候发生

那么,反射什么时候发生呢?这的确是一个值得探讨的问题,前面,我们提过,反射由阻抗突变而起,而且阻抗改变的长度也有关系,下面我们通过简单的仿真来验证下这个问题

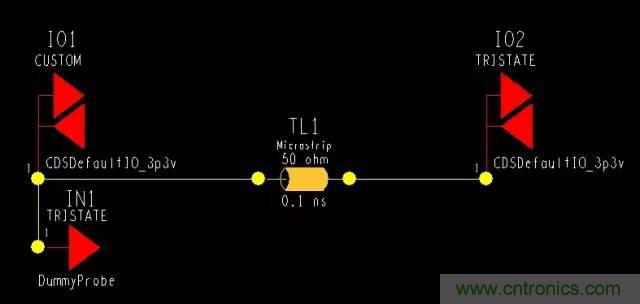

首先,我们在SigXplorer中搭建一个简易的Point-Point拓扑结构,开始时对驱动端的源电阻不得而知,使用理想传输线,特征阻抗为50ohm,传输延时为0.1ns,未加任何阻抗匹配元件,仿真频率选择50Mhz

有源晶振的输出匹配电阻

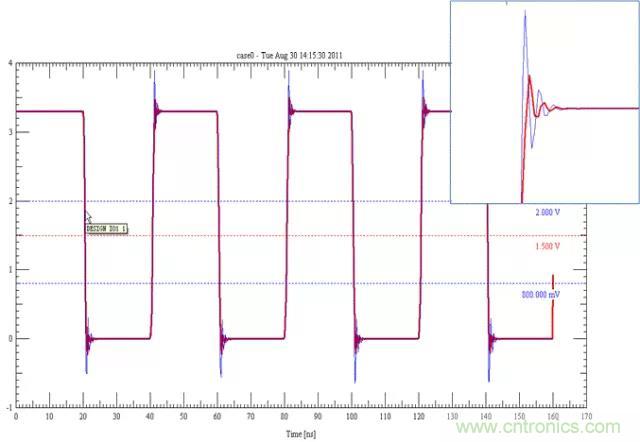

仿真波形如下,可以看到,在驱动端和接收端都有比较大的振铃

有源晶振的输出匹配电阻

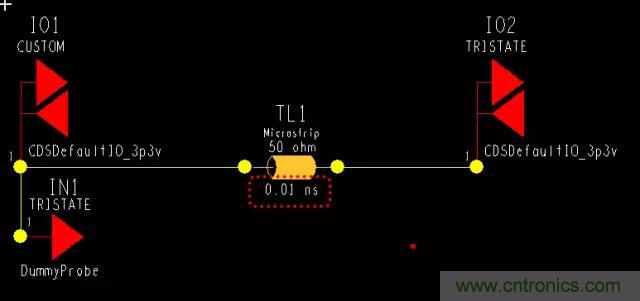

从上面的仿真结果看,源端内阻抗和传输线阻抗不匹配的确造成的反射,产生了过冲并生成了振铃,这时我们就猜想这一切的产生是否和传输线的长度有关系呢?下面修改传输线延时为0.01ns

有源晶振的输出匹配电阻

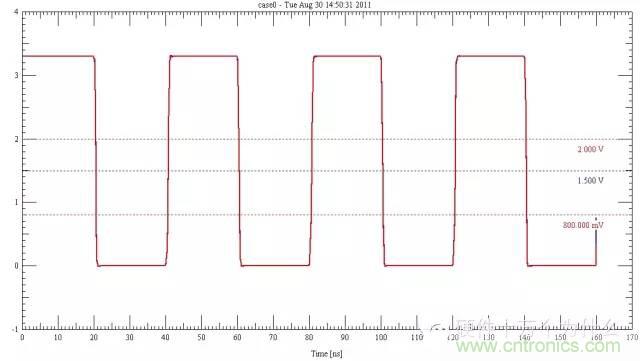

这时候会发现刚才的振铃和过冲都消失了

有源晶振的输出匹配电阻

仿真频率仍然为50Mhz,看下仿真波形,惊讶地看到那些毛刺不见了,接收端和驱动端的波形接近重合,似乎没有发生一点变形。到这里有人也许会下这样的结论,传输线足够短的时候,就不发生反射了。那么,到底多短的时候才会没有反射呢?这里直接引用Eric博士的研究结果:

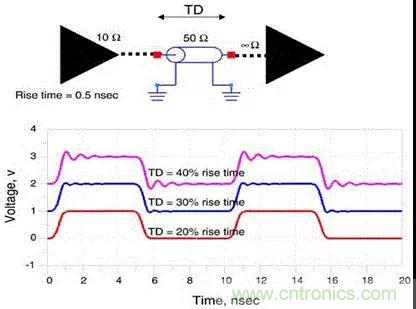

当TD<上升边的20%时,振铃可以忽略,传输线不需要匹配(即线较短的电小尺寸时)

有源晶振的输出匹配电阻

在 FR4中(前提),信号传播速度大约为6in/ns。如果上升边是1ns,终端没有匹配的传输线最大允许长度约为6 in/ns×0.2ns=1.2 in。

一个易记的经验法则是:为避免信号完整性出问题,没有终端匹配的FR4传输线最大容许长度约为:

有源晶振的输出匹配电阻

其中:Lenmax 没有终端匹配的传输线最大允许长度,单位in

RT 信号上升边,单位ns

经验法则:没有终端匹配的传输线最大允许长度的英寸(inch)值等于信号上升边的纳秒(ns)值。

也就是说,如果上升时间是1 ns,则没有终端端接的传输线的最大长度约为1 in,如果上升时间为0.1 ns,则最大长度为0.1 in.

上面的经验公式是一个非常有用的经验公式,它可以用于各种不同的情况中,比如阻抗突变的长度,比如短桩线的长度对反射的影响

比如在实际的Layout中,我们希望所有传输线的阻抗是一样的,但是有时候传输线经过BGA的时候,不可避免的需要改变线宽,所以阻抗也跟着就改变了,那么阻抗的改变对信号的影响如何呢,继续看仿真结果

有源晶振的输出匹配电阻
有源晶振的输出匹配电阻

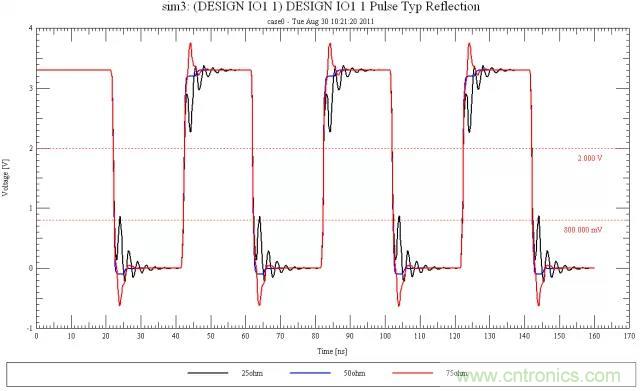

可以看到,当突变的阻抗(TL3)大于特性阻抗时,信号会有一个向上的过冲,当突变的阻抗小于特性阻抗时,信号会有一个向下的过冲, 那么,按照上面的分析,是不是如果TL3长度足够短时,反射就可以消除呢,答案是肯定的

有源晶振的输出匹配电阻

上面的图为传输线上有25Ω短突变时的反射信号和传输信号。如果突变段的时延小于信号上升边20%,就不会造成问题,从而,得到了与前面相同的经验法则,即可允许的阻抗突变最大长度为


有源晶振的输出匹配电阻

经验法则:突变段的长度(in)应小于信号上升边(ns),此时可以忽略突变的影响。

同样,可以得到短桩线的最小长度也满足这个经验公式

有源晶振的输出匹配电阻
有源晶振的输出匹配电阻

三.点对点拓扑的端接策略

上面虽然分析了阻抗突变传输线长度足够短的时候,反射可以消除,但是在现在的设计中,几乎所有互连线的长度都大于这个值,所以能至少在一端消除反射,就可以减小振铃噪声

有源晶振的输出匹配电阻

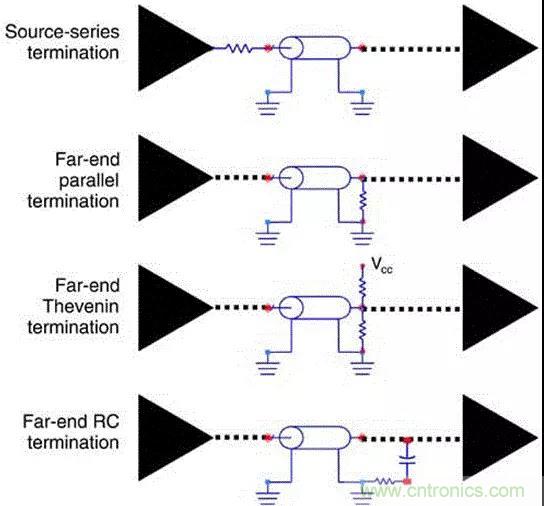

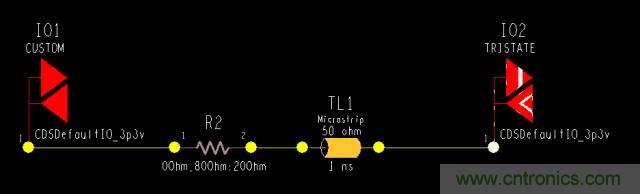

上图是几种常用的端接方式,第一种源端串联端接是最常用的方法,下面来仿真一下

有源晶振的输出匹配电阻

因为大部分时候,我们并不知道Source 芯片内部的内阻,所以,串联电阻的值也只能通过仿真或者尝试的办法得到,如上图,我们设置R2的值为0~80 Ohm,步进为20,可以得到下面的波形,过冲最高的为0ohm, 而40ohm 的波形(蓝色)是最接近理想情况的。

有源晶振的输出匹配电阻

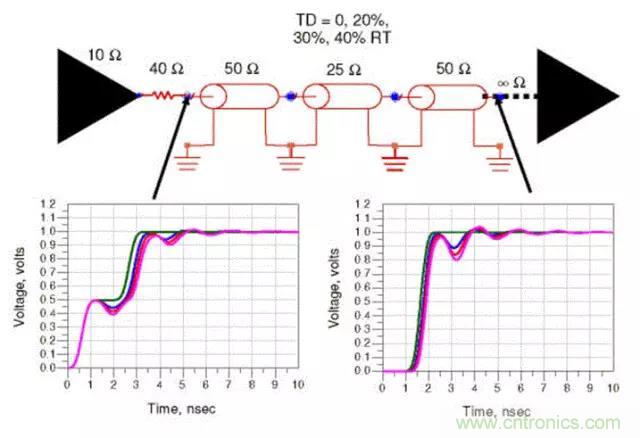

但是加入电阻以后呢,从TL1看进去,入射电压就等于由R2分压的电压,如果完美匹配的话,就是原电压的1/2, 通过波形来看一下,R2.2 端得波形如下图灰色的信号所示,它在一定的时间内有一个台阶,幅度为原电压的一半,持续时间为2倍的传输延时,这也就是为什么在实际的测试中,在输出端测出的波形经常会有一个台阶的原因

有源晶振的输出匹配电阻
有源晶振的输出匹配电阻

简易阻抗匹配方法

在高速的设计中,阻抗的匹配与否关系到信号的质量优劣。阻抗匹配的技术可以说是丰富多样,在此只对几种简单常用的端接方法进行介绍。为什么要进行阻抗匹配呢?无外乎几种原因,如减少反射、控制信号边沿速率、减少信号波动、一些电平信号本身需要等等。

端接阻抗匹配一般有5种方法:

1.源端串联匹配,
2.终端并联匹配,
3.戴维南匹配,
4.RC网络匹配,
5.二极管匹配。

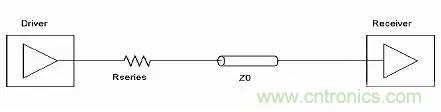

1.串联端接匹配:

有源晶振的输出匹配电阻

一般多在源端使用,Rs(串联电阻) = Z0(传输线的特性阻抗)- R0(源阻抗)。例如:若R0为22,Z0为55Ω,则Rs应为33Ω。

优点:

①器件单一;
②抑制振铃,减少过冲;
③适用于集总线型负载和单一负载;
④增强信号完整性,产生更小EMI。

缺点:

①当TTL,CMOS器件出现在相同网络时,串联匹配不是最佳选择;
②分布式负载不是适用,因为在走线路径的中间,电压仅是源电压的一半;
③接收端的反相反射仍然存在;
④影响信号上升时间并增加信号延时。

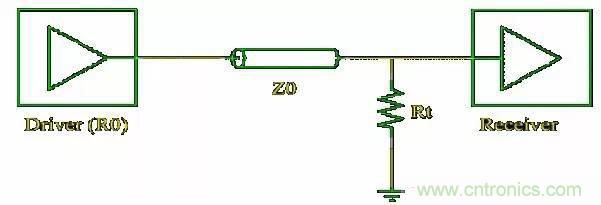

2.并联端接匹配:

有源晶振的输出匹配电阻

此Rt电阻值必须等于传输线所要求的电阻值,电阻的一端接信号,一端接地或电源。简单的终端并联匹配一般不用于TTL,COMS电路,因为在高逻辑状态时,此方法需要较大的驱动电流。

优点:

①器件单一;
②适用于分布式负载;
③反射几乎可以完全消除;
④电阻阻值易于选择。

缺点:

①此电阻需要驱动源端的电流驱动,增加系统电路的功耗;
②降低噪声容限。
此电阻值必须等于传输线所要求的电阻值。电阻的一端接信号,一端接地。简单的终端并联匹配一般不用于TTL,COMS电路,因为他们无法提供强大的输出电流。

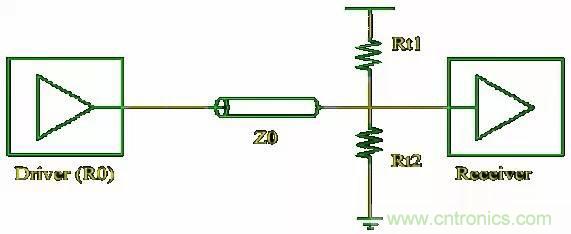

3.戴维南端接匹配:

有源晶振的输出匹配电阻

一个电阻上拉,一个电阻下拉,通常采用 R1/R2 = 220/330的比值。戴维南等效阻抗必须等于走线的特性阻抗。对于大多数设计R1>R2,否则TTL/COMS电路将无法工作。

优点:

①适用于分布式负载;
②完全吸收发送波,消除反射。

缺点:

①增加系统电路的功耗;
②降低噪声容限;
③使用两个电阻,增加布局、布线难度;
④电阻值不易于选择。

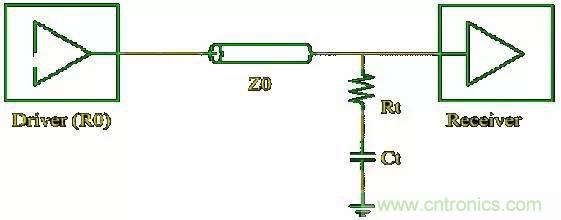

4.RC网络匹配:

有源晶振的输出匹配电阻

电阻与电容相连,电阻另一端接信号,电容另一端接地。电阻应等于走线特性阻抗,容值通常较小(20pF-600pF)。对差分信号只需三个原件,两个电阻加一个电容。

优点:

①适用于分布式及总线型负载;
②完全吸收发送波,消除反射;
③具有很低的直流功率损耗。

缺点:

①会降低高速信号的速率,增加信号延时;
②RC电路的时间常数会导致电路中存在反射;
③对于高频、高速短路要慎用;
④使用两个器件,增加布局、布线难度。

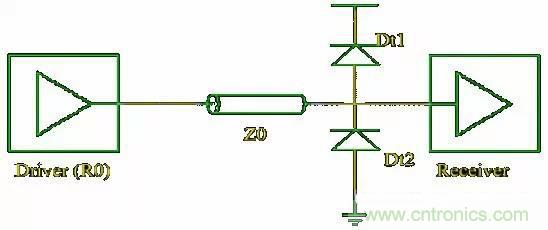

5.二极管端接匹配:

有源晶振的输出匹配电阻

此端接常用于差分或成对网络,二极管常用于限制走线过程的过冲。

优点:

①预防输入端的过冲。

缺点:

①不能减少反射。
