噪声和 TDMA 噪声

“噪声”通常广泛用于描述那些会使所需信号的纯净度产生失真的多余的电气信号。一些类型的噪声是无法避免的（例如被测信号幅值上的实际波动），只能通过信号平均化和带宽收缩技术来克服这类噪声。另一种类型的噪声（例如，射频干扰和“接地回路”）能够通过不同的技术来降低或者消除，包括滤波技术和仔细的接线设置以及器件位置摆放。最后，有一种噪声，它起因于信号放大过程并能够通过低噪声放大器设计技术来削弱。尽管降低噪声的技术是有效的，但总是希望从可免于噪声干扰，并具有尽可能低的放大器噪声的系统开始使用降噪技术。下面介绍的是影响电子电路的各种类型噪声的简单总结。



热噪声（或者 Johnson 噪声或者白噪声）与电阻中电子的热扰动而体现出的温度直接相关。在扬声器或者麦克风的例子中，噪声源是空气分子的热运动。



散粒噪声是由于从表面发射或者从结点扩散的大量带电载流子随机的波动而造成的。该噪声总是与直流电流相关联，而与温度无关，它主要存在于双极性晶体管中。



闪烁噪声（或者是 1/f 噪声或粉红噪声）主要是由于硅表面玷污和晶格缺陷相关的陷阱造成的。这些陷阱随机地捕获和释放载流子，并具有与工艺相关的时间常数， 产生了在能量聚集在低频率处的噪声信号。



炒爆噪声（爆米花噪声）的产生是因为重金属离子玷污的存在，在一些集成电路和分离电阻中都会发现此类噪声。在一些双极性集成电路中，炒爆噪声是由于发射区的太多掺杂而造成的。降低掺杂水平有可能完全消除炒爆噪声。这是另一种类型的低频噪声。



雪崩噪声是 pn 结中的齐纳现象或者雪崩击穿现象产生的一种噪声类型。在雪崩击穿发生时，反偏 pn 结耗尽层中的空穴和电子通过与硅原子的碰撞以获得足够的能量来产生空穴 - 电子对。



TDMA 噪声（“哼声”）源于 GSM 蜂窝电话中产生的 217Hz 的频率波形，当它耦合至音频路径和传到扬声器、听筒或者麦克风时会产生可听见的噪声。下文会给出关于此类噪声的详细描述。

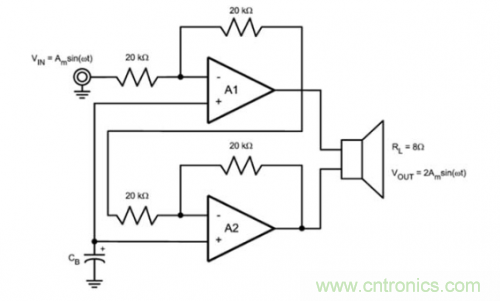

本应用指南将会明确说明客户在 GSM 蜂窝电话设计过程中驱动单通道扬声器时所遇到的 TDMA 噪声难题。在深入研究如何将该噪声最小化时，将会回顾一下桥接负载（BTL）单通道放大器工作的背景说明。在下面应用图示中，所有的电阻都具有相等的 R 值（图 1）。

在该结构（图 1）中，一个输入信号 VIN 加到放大器 A1 的反相输入端并通过增益为 0dB 的放大。A1 的输出连接到扬声器的一侧和放大器 A2 的反相输入端，同样经过 0dB 增益放大。A2 的输出连接到扬声器的另一端。因为 A2 的输出同 A1 的输出是 180 度反相的，A1 和 A2 之间的最终差值 VOUT，是单个放大器输出幅值的两倍。当给定正弦输入信号， 比较单端放大器，该 BTL 结构有效地加倍输出电压，使得在相同负载下输出功率增加为原来的四倍（图 2）。

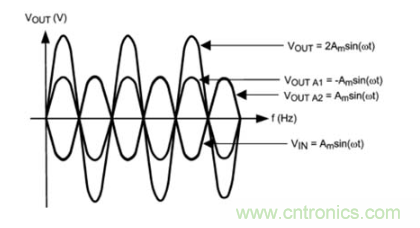

图 2 桥接负载的输出电压



正如 GSM 蜂窝电话制造商所发现的，BTL 单通道结构容易受到射频信号的干扰（RFI）。这种干扰信号直接耦合到音频路径，使期望波形产生失真，听起来是一种“哼声”，被称之为 TDMA 噪声。GSM 蜂窝电话使用 TDMA（时分多址）时隙分享技术产生从 800MHz 至 900MHz 或者 1800MHz 至 1900MHz 的高功率 RF 信号。传输电流可以超过 1A，在通话期间的脉冲重复速率为 217Hz，脉冲宽度大约为 0.5ms。如果电流脉冲耦合至音频电路中，大量的 217Hz 谐波信号会产生听到的“哼声”。



是什么造成可听到的“哼声”？在音频范围内的能量，包含 217Hz 的 TDMA 重复脉冲速率和它的谐波，在声道中以两种方式存在：在直流电源中的电流变化， 和在 RF 信号的调制包络。来自 RF 功率放大器在传输间隙吸取的大电流和 RF 电路在接收间隙吸取的较小电流形成了直流电源电流脉冲波形（图 3）。

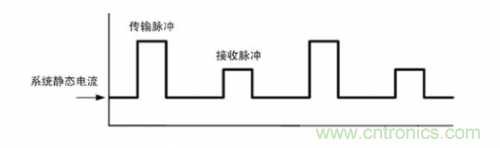

图 3 周期性的传输和接收电流脉冲波形



耦合电流波形至音频电路的两个主要的产生机理是电源纹波电流和接地线纹波电流，它们都是以 217Hz 的频率存在。另外，发射 RF 能量的一部分也会耦合到音频电路中。

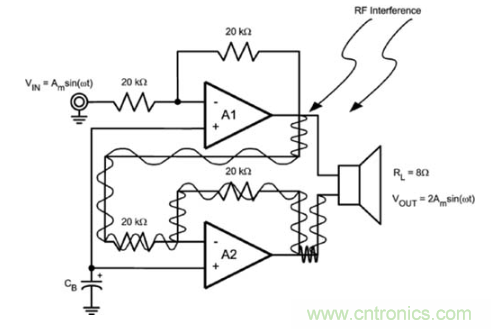

图 4 RF 能量耦合到音频电路中



当存在长的走线连接放大器输出至喇叭时，潜在的 RF 能量耦合到音频电路的事件最有可能发生，此时走线类似于天线的作用。好的布局应该能防止 RF 能量耦合至音频和电源走线，在电话中这些走线连接基带部分或者音频电路。这些子系统的设计必须能够阻止或者对地旁路 RF 信号， 使得该信号不会传至半导体有源音频器件的结点。能够通过不同的路径将 RF 能量从 RF 电路传至音频电路中：

* 从天线辐射到音频或者电源器件， 或者连接它们的走线或器件。

* 从 RF 器件经走线到音频器件的传导。

* 经地线至音频子系统的传导。

* 行线之间的线到线的耦合， 或者从行线至同一层或相邻层的地端耦合。

* 从行线到器件或者器件到器件的耦合。



预防方法包括屏蔽、地线设计和仔细的整体布局实践。一些预防方法如下：

* 屏蔽音频部分和与之关联的电源管理和基带部分来隔离杂散 RF 信号。屏蔽 RF 部分将杂散能量降到最低。

* 将屏蔽接至大地使大动态电流无阻碍流入。

* 将音频电路部分下面大块的连续音频接地和脉冲电流隔离开来。

* 不允许同一层上的走线将接地线分开。

* 将器件经多过孔与接地层相连。

* 不要将携带电源或者音频信号的布线与那些包含 RF 信号或大动态电源电流的走线平行放置。使敏感走线和潜在干扰源的间距最大。

* 对于必须保持垂直或（90’’）的走线设计，要将噪声耦合降到最低。

* 通过一个包含足够通孔的地线形成法拉第屏蔽来将内层的音频走线与非音频走线隔离。

* 不要将包含 RF 信号或者动态直流电流的走线直接放置在音频器件的下面。



将音频反馈和信号路径器件尽可能靠近音频放大器放置，将器件与 RF 能量源隔离开来。



尽管努力做了很多预防措施，但是仍然会有一些 RF 能量会耦合到音频走线上。还利用对地旁路电容形成的单极点低通滤波器进一步衰减传导至音频放大器半导体结点的 RF 能量。必须使用小容量的电容对 RF 能量进行旁路，这样才不会影响音频信号。因为 GSM 蜂窝电话的频带范围大约在 900MHz 至 1800MHz 之间，最佳电容的选取自然是上述频率中能够产生谐振的;10pF 至 39pF 的典型电容值对音频信号的影响可忽略。在每个音频放大器输入端、输出端或者对 RF 能量敏感的电源引脚处，应该使用各自不同的电容对产生的 RF 能量进行旁路。如果需要进一步的隔离，应增加一个电感（或者铁氧体磁珠;铁氧体磁珠是电感和电阻的组合）来形成一个两极点低通滤波器，器件放置的物理位置 4 要尽可能的靠近放大器输出端。图 5 所示为 LM4845 单通道输出的实际应用。客户通过实现 -3dB 截止频率为 1MHz 的两极点低通滤波器，可以体验单通道喇叭的音频蜂音，其远超出了音频范围而又远低于 GSM 频率的频带范围。音频蜂音被衰减了 30dB，属于听力可接收水平。

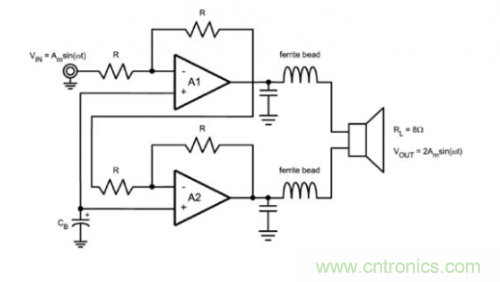

图 5 隔离放大器输出的外置两极点低通滤波器

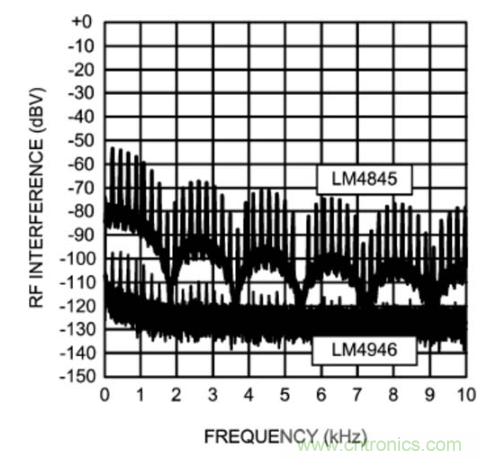

虽然 GSM 蜂窝电话制造商在使用 LM4845 时会遇到 TDMA 噪声的难题，其他的客户则不会。在寻找并处理客户电路的故障之后，可以确定较差的器件布局和较差的电路布线是产生音频蜂音的主要原因。为了帮助系统设计师将噪声敏感度降到最低，重新设计 LM4845 为差分的单端输入电路，放大器输出端是专有的 RF 抑制电路。这款改进的器件就是 LM4946。图 6 所示为 LM4845 和 LM4946 在相同情况下的比较。如果没有 RF 抑制电路，通过 217Hz 的 TDMA 脉冲在 RF 调制包络上的重复携载，RF 能量可以传播到 LM4845 并耦合到音频路径中。尽管 LM4946 中存在同样的 217Hz TDMA 重复脉冲，RF 抑制电路可以将 RF 能量的衰减从 20dB 增大至到 30dB。图 6 也给出了在 LM4946 中得到充分衰减的调制包络。





图 6 测量得到的 TDMA 噪声



当前，只有 LM4884 和 LM4946 包含了专有的 RF 抑制电路，应用该技术的更先进的其他产品正在开发之中。



结语

正如一句古老的谚语所说的，“预防胜于治疗”;我们可以将同样的哲理应用到 GSM 蜂窝电话的设计之中，在设计完之后再尝试去抑制 TDMA 噪声的成本比较昂贵、耗费大量时间还达不到所想要的效果，所以好的预防技术应该出现在实际的电路布局之前;器件定位，电源走线位置，地线位置，屏蔽和很多先前列出的预防技术。LM4946、LM4884 以及具有 RF 抑制技术的未来产品能够充分地将 TDMA 噪声降到最低，目前仍没有单独的解决方案可以防止 TDMA 噪声的产生。
