晶体在许多应用中都是必需的，这意味着你经常需要决定，是使用基频还是三次泛音器件来满足所需的频率。基本谐振频率与晶体的厚度成反比，这可能会在较高频率下引起问题。简单地说，晶体在较高频率下运行时会有断裂的风险。这就是为什么在较高的频率下，大多数晶体均被设计为在晶体的三次泛音上工作。

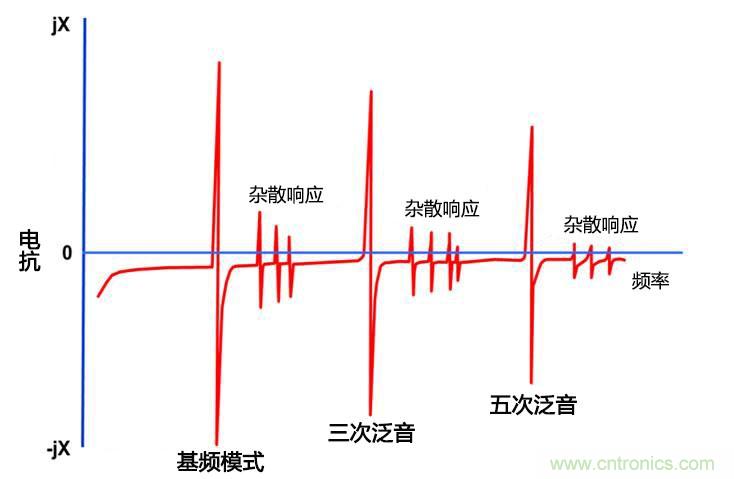

参考上图，三次泛音晶体谐振是其基频的三倍。你可能还会发现一些杂散响应，这是其他振动状态的副产物。
石英晶体具有适用于基频和各谐波模式的串联RLC等效电路，外加表示电极电容量的并联电容。三次泛音晶体的电阻是基频晶体的三倍以上，而电容量几乎是基频晶体的九倍。这影响了它的Q参数和晶体可调谐性。三次泛音晶体具有更好的稳定性能（更高的Q值），但更加难以调谐。因此，应尽量避免在带补偿电路（VCXO/TCXO/OCXO）的振荡器中使用三次泛音。
（来源：Digi-Key，作者： 工程师 Barley Li）
