产品特性：

• 高精度、高效率
• 准确测量大电流

应用范围：

• 马达、变频器、太阳能面板、功率调节器、EV、空调等

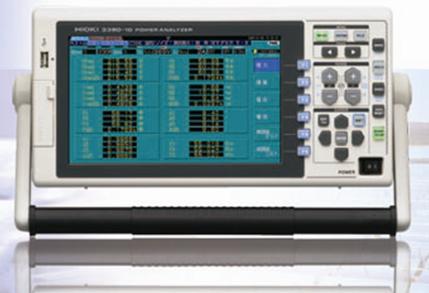

日本日置（HIOKI）公司于近期新推出一款高精度功率分析仪：3390-10。该机型可通过使用电流传感器达到最高“±0.1%”的高精度。比本公司广受好评的3390提高了0.06%，业界领先。

闭口型电流传感器50A，200A，500A的3种机型：CT6862-10，CT6863-10，9709-10

随着我国乃至全球新兴能源行业日新月异的发展，在众多诸如：马达、变频器、太阳能面板、功率调节器、EV、空调等节能等领域中对于功率和效率的要求也日益提高。需要高精度、准确的进行大电流的测量。3390-10最高±0.1%的高精度测量，有利于实现最高效率。

下面一起看看详细参数，以便更直观的了解3390-10的真正实力

 上述频率范围中，按照和专用电流测量选件组合来规定。
（f.s.适用3390-10的量程）
1000V以上的电压、有功功率为参考值。

上述频率范围的电流、有功功率中，在上述精度加上电流传感器精度。
0.5Hz~10Hz的电压、电流、有功功率为参考值。
10Hz~16Hz时，超过220V的电压、有功功率为参考值。
30kHz~100kHz时，超过750V的电压、有功功率为参考值。
100kHz~150kHz时，超过（22000/f[kHz]）V的电压、有功功率为参考值。
1000V以上的电压、有功功率为参考值。

精度保证条件
电流输入：使用专用电流测量选件时（使用其他电流传感器时，按照3390的精度参数）
精度保证温湿度范围：23℃±3℃，80%rh以下（3390-10）
                                   23℃±5℃，80%rh以下（9709-10的50A～500A量程时）
                                   23℃±5℃，80%rh以下时调零后±0.1℃（9709-10的10A、20A量程时）
                                   0～40℃，80%rh以下（CT6862-10、CT6863-10）
预热时间：30分钟以上
输入：正弦波输入、功率因数1、对地间电压0V、和电流传感器一起在23℃±3℃下调零后满足基波为同步源的条件范围内时

温度系数
使用温度范围和上述的精度保证温湿度范围以外时使用的话，加上以下（f.s. 适用3390-10的量程）

3390-10
±0.01%f.s./℃  DC时加上±0.01%f.s./℃

9709-10
电流：±0.01%f.s./℃  DC时加上±（0.005%f.s.+2mA）/℃
有功功率：±0.01%f.s./℃  DC时加上±（电压读数值×0.005%f.s.+2mA）/℃

CT6862-10、CT6863-10
电流：±0.01%f.s./℃  DC时加上±0.005%f.s. /℃
有功功率：±0.01%f.s./℃  DC时加上±（电压读数值×0.005%f.s.）/℃
功率因数的影响 ±0.2%f.s.以下（45Hz～66Hz，功率因数=0.0时）
选择LPF500Hz时，加上±0.45%f.s.（f.s.适用3390-10的量程）
