可检测低至0.000377 lux的光强的数字光传感器

发布时间:2013-04-20 来源:电子元件技术网 责任编辑:hedyxing

【导读】奥地利微电子推出全新数字光传感器,可检测高至88,000 lux、低至0.000377 lux的光强,提升设计灵活性,并为显示器设计工程师提供更高性能的环境光传感器。

可检测低至0.000377 lux的光强的数字光传感器
可检测低至0.000377 lux的光强的数字光传感器

TSL2591产品系列具备600M:1宽广的动态范围,可检测高达88,000 lux(明亮日光)的光强,从而提升设计灵活性,并为显示器设计工程师提供更高性能的环境光传感器。TSL2591也适用于广泛的非显示应用。

采用较低敏感度光传感器的设计面临着严格的束缚,它们必须严格控制窗口材料的衰减特性,满足严格的传感器位置要求,以及一定量的光输入才能提供足够精确的测量。通过采用TSL2591产品系列,设计者可在系统设计和布局中寻求更大的灵活性。超高敏感度和宽广动态范围意味着,即便在极低的光照水平条件下,也可实现准确且有意义的测量。这就给设计者足够的自由,可将传感器置于偏离所测量光直接照射的地方,或置于各种暗玻璃或衰减材料的后面。

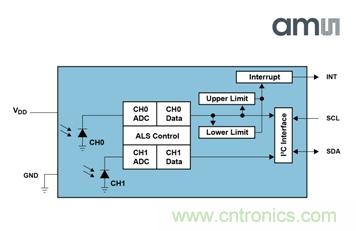

TSL2591应用框图
TSL2591应用框图

针对显示应用,TSL2591光传感器产品系列采用奥地利微电子专利的双光电二极管架构,可以提供极其准确的环境光测量,即使放在传感器前面的材料衰减了99%的可见光,它也能自动修正增加的红外成分引起的误差。这模拟了人眼对环境光的响应。为了消除涂敷在玻璃上的油墨参数变化的影响,采用低敏感度光传感器的智能手机或平板电脑需要严格而昂贵的设计,超高敏感度的TSL2591可以减少或消除这些严格而昂贵的设计。TSL2591也可被置于终端产品的更深处,提供有效且更低成本的解决方案,让产品设计者更加灵活地进行系统设计。油墨上无须开小孔或缝隙,可以提供更完美的工业设计。

此外,TSL2591产品系列具备中断功能,用户无须通过不断查询的方式来获取光强值,可以简化系统设计,提升系统效率。中断功能的主要目的是检测有意义的光强变化。有意义的光强变化可由用户根据光强度和时间,或者是光强变化的持久性来定义。TSL2591是一个完全集成的光 - 数字传感器,具备两路模数转换器和I2C接口,能够提供可编程增益和可编程测量时间。

奥地利微电子完整的智能光传感器产品系列包括了TSL2591系列,而整个产品系列也包含于奥地利微电子在线产品选择工具之中。该工具提供方便的参数搜索功能,帮助工程师快速便捷地比较设计规格,并找到合适产品。

该产品选择工具支持奥地利微电子的五类产品:光传感器、LED驱动器、磁性位置传感器、电源转换器和电源管理IC(PMIC)。搜索功能支持广泛的设计标准选择,包括一个创新型的虚拟导航指示器,可根据价格、电路板面积或脚距等来对产品进行排列。通过该工具还可以直接访问奥地利微电子提供的在线设计工具analogbench(如果可用)及奥地利微电子网上商店,设计工程师可以在线完成所需器件的订单。

技术支持

TSL2591的评估板已可提供。该评估板具备一个USB接口,同时提供的PC软件可通过该USB接口对寄存器进行读写。另外,奥地利微电子提供参考的设备驱动固件,包括C参考代码。

供货

TSL25911FN (Vbus=Vdd=3.3V) 和TSL25913FN (Vbus=1.8V) 超高敏感度光传感器现已供货。
