天气越来越冷,改一个遥控关机躺在床上不用下地就可以切断交流电。

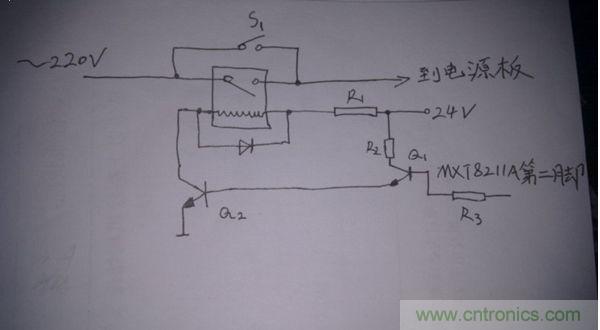

原理图:
只按一下s1,电源接通得到24v及MXT8211A第二脚电压。Q1、Q2导通,继电器吸合.机顶盒进入正常工作状态。
关机时,按下机顶盒遥控器的待机键。机顶盒接收信号后MXT8211A第二脚失电,Q1、Q2截止,继电器断开,220v切断。电源板上输出有24v,3.3v两组。
或者说的简单易懂点:
原理应该是:在用遥控器开关机顶盒情况下,MXT8211A的第二脚有电压变化,所以就利用他这个一点 将信号接电阻引出,把信号经过三极管放大信号 输入继电器 。就能做到开关的作用。
这根本不需要什么原理图,只要解码板,在开关机的时候,只要发现解码板电路区域有电压变化情况下,应该都能引出一些信号做开关(当然要测试机器工作正常)。看吧。这位技术达人就是恰巧用到这一点,很聪明。真是值得学习。
[page]
下面来具体看看如何改装的!

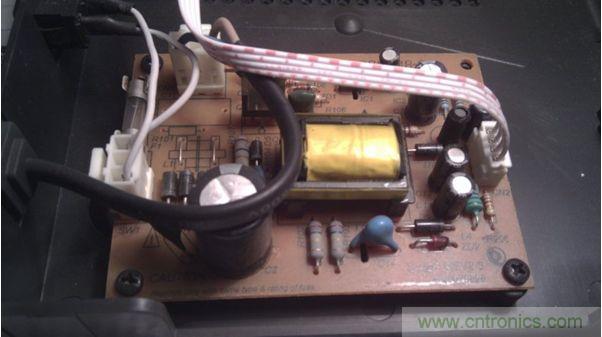

这是电源板

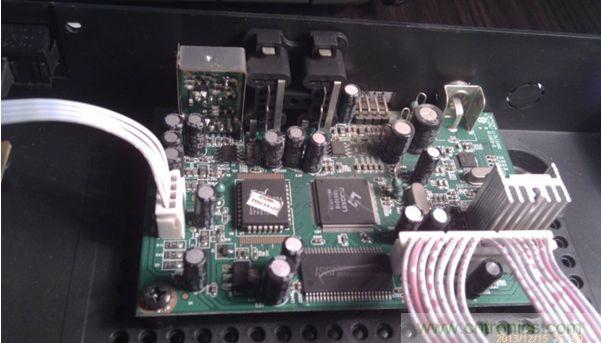

这是解码板

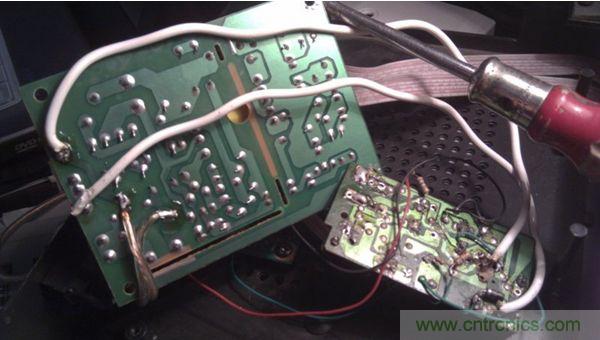

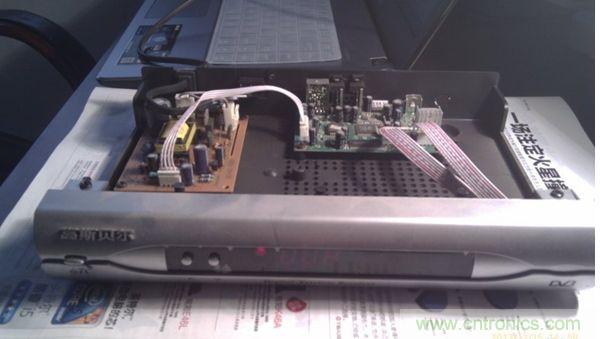

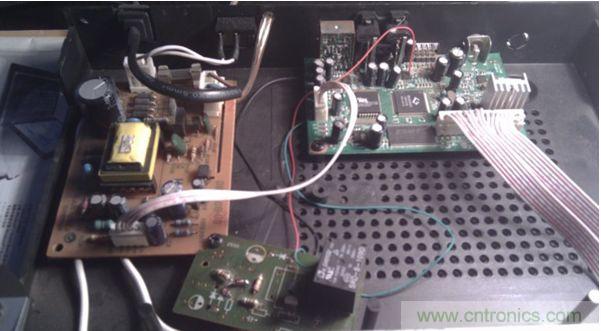

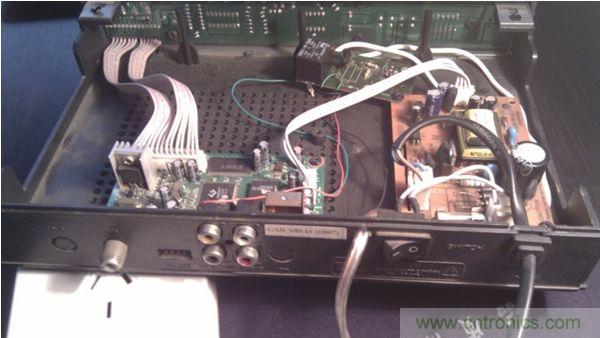

这是改造后的样子,红线是信号线,蓝线是继电器的控制线,黑线是底线,从电源板到小板的两个白线是220v(就是开断这根线来切断主电源而且是全部关掉)。
[page]

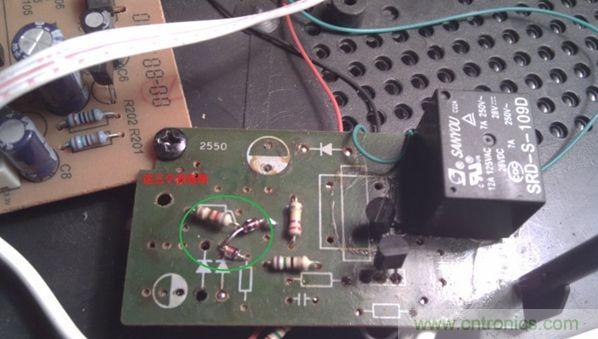

加了个继电器,两个三极管,五个电阻和一个二极管(三极管把解码板的小信号进行了两级放大,电阻是偏置作用)。

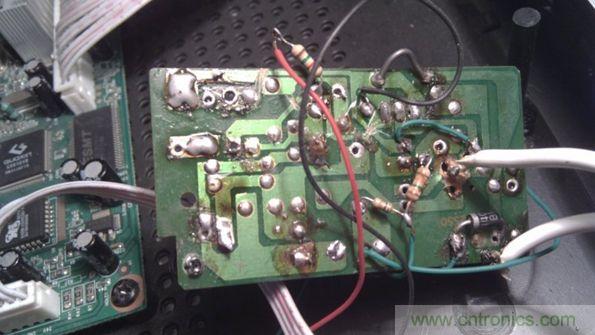

背面
[page]

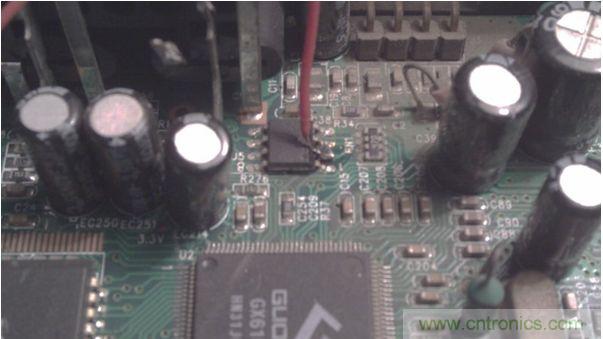

从这里引出开关机时的信号

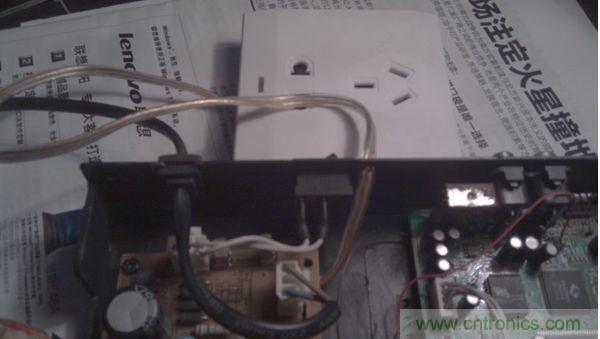

加了个电视机插座,关机时连接收机和电视同时切断220v。
