百度无线音乐盒是一个支持802.11n多通道无线技术的路由器产品,还可通过无线局域网将电脑、手机、平板电脑上的音乐通过AirPlay、QPlay、DLNA等无线传输协议转化为模拟信号远程输出,可使普通的音响和耳机产品支持无线音频,依靠最大300Mbps传输速率支持24bit48kHz的无损音频传输.路由器功能支持PPPoE、WAN、AP等网络连接方,内部采用一颗欧胜WM8960音频CODEC负责模拟解码和输出。
然而百度无线音乐盒毫无预兆的发布又让大片人觉得节操碎了一地，在如今互联网公司纷纷踏足硬件产品的浪潮中，百度无疑是走在了大队前列。从小度WIFI、小度路由器、百度影音棒，再到如今的百度无线音乐盒，直接凑齐了家庭多媒体互联的“四件套”。看似不同的四个产品，实际都是以WIFI技术为基础得以扩展不同的硬件功能，而百度无线音乐盒，望文生义，主要有无线、音乐两个方面，但是这两个功能都很平常、很普通，这不禁让人们抓狂，百度究竟想干嘛？百度无线音乐盒到底有什么与众不同？请看下文拆解。
百度无线音乐盒功能介绍
打开百度无线音乐盒的包装盒着实让人惊讶了一把，这白色圆润的倒三角形外观像极了超人归来衣服上的Logo，只不过将里面的字母“S”换成了度娘的爪子，另外还带着一丝苹果产品的影子，给人第一感觉挺炫、挺酷的。
图 打开百度无线音乐盒包装盒

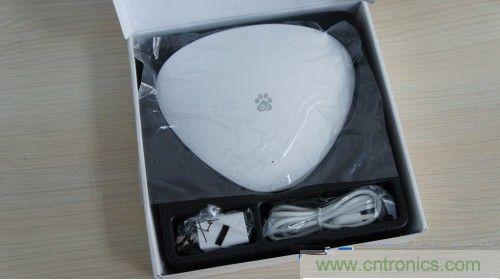

打开盒内所见即是所带有的全部配件了，一个百度无线音乐盒，一个输出5V/1A的电源适配器，一条micro-USB线、一本使用指南以及一张产品合格证。
图 百度无线音乐盒配件

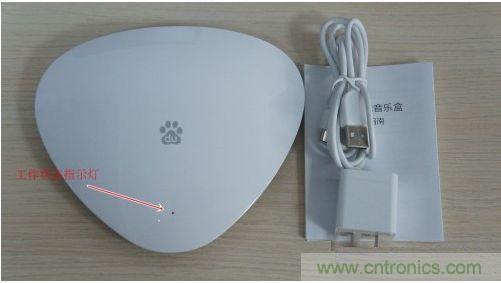

百度无线音乐盒Logo正下方的小孔是指示灯的位置，根据不同的工作状态显示不同的颜色（如，蓝色表示已通电；蓝紫色表示wifi连接OK）。盒子背面则标注着产品的具体型号M-100以及无线网络设置的参数，另外还有一个功能按键则被安置在底座固定脚的指示灯位置，它可以控制通过USB存储扩展的音乐的播放、暂停，只要在平放的状态下轻按指示灯位置就可实现操作，非常有意思的设计。
图 百度无线音乐盒接口

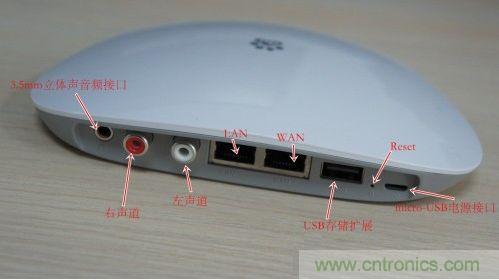

无线音乐盒背后是一些常用的接口，包括：
■1个3.5mm的音频接口，额外的左右声道接口；
■1个以太网WAN接口和一个LAN接口；
■USB存储扩展接口，和一个micro-USB供电接口；
■一个复位按键（按住5s初始化无线音乐盒）。
[page]
即使先前对百度无线音乐盒不曾了解过，看完这些接口后，也基本能推断出其一些简单的功能，不再废话，直接上手体验下其路由器以及音乐播放功能。
百度无线音乐盒的路由器设置非常简单，将WAN口接入到可以上网的网络，再将手机或电脑接入百度无线音乐盒的无线或者有线网，在浏览器中输入路由器配置的IP地址：192.168.169.1进行设置。

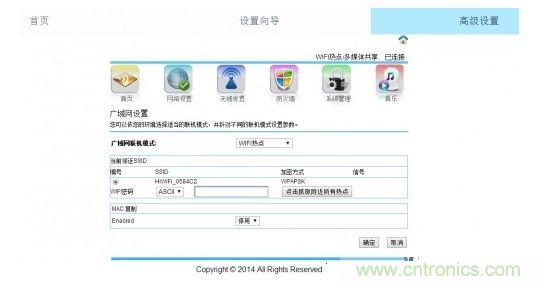

图 百度无线音乐盒路由器设置界面
百度无线音乐盒路由器的设置界面还算比较简洁明朗，非要具体形容的话就是介于普通路由器与极路由的设置界面之间，具体步骤可以参考普通路由器的设置方法，这里不在累述。
但是有一点不得不抱怨一下，百度无线音乐盒一旦插上网线，网线头的卡扣正好顶着顶着无线音乐盒顶部的外壳，非常非常不方便插拔，这也可能是工程师并没有根据实际情况考量而设计出的非常不人性化的外形。

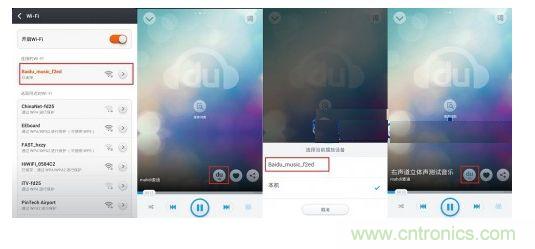

无线路由一旦设置完成，在这基础上音乐的播放的实现就相对简单了。首先你必须在ios或者Andriod手机上安装可以支持百度无线音乐盒产品协议（AirPlay、DLNA、QPlay）的APP，推荐百度音乐、QQ音乐。然后通过手机连接百度无线音乐盒的无线SSID，再通过百度音乐或者QQ音乐的APP进行推送播放，具体操作流程可以见下图。
图 Andriod系统手机之百度音乐APP推送操作流程

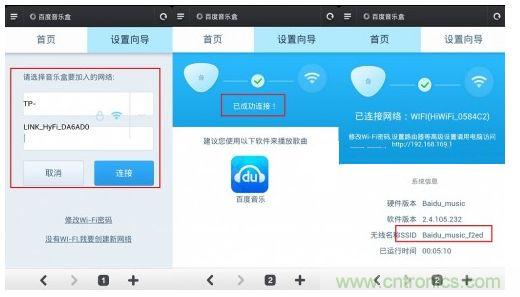

如果百度无线音乐盒事先并没有进行无线路由设置，那播放音乐还需再加一个步骤，在通过手机连接百度无线音乐盒的无线SSID后，先用手机浏览器输入192.168.169.1进行网络设置，具体流程可以参考下图。
图 将百度无线音乐盒接入互联网操作

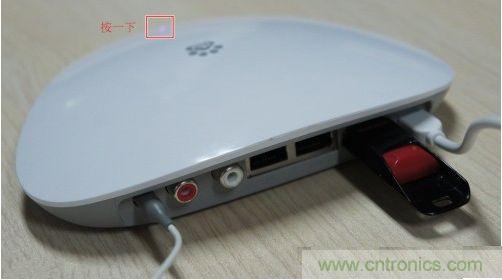

百度无线音乐盒还有一个非常不错的功能，就是通过USB存储扩展在不需要联网的情况下播放音乐。但是很奇怪，这在使用指南中并没有说明，算是百度给用户的一个小“惊喜”吧。如下图，将装载歌曲的U盘插入USB存储口，按下指示灯位置的地方便能播放U盘中的歌曲，再按一下则是暂停，继续按则是在暂停的那个点重新开始播放，感觉相当一个Large版的MP3。
图 通过USB存储扩展播放音乐
通过百度无线音乐盒的简单上手使用，除了一开始外观所带来的惊喜外，实际体验效果则是马马虎虎，而且同时还发现了不少问题：
■音乐无法正常推送，这其实是笔者拿到的第二个百度无线音乐盒，第一个就是由于无法推送的问题而申请换货了；
■播放音乐底噪大，不建议使用耳机听音乐，作为一款主打音乐方面的产品，这点表现真不尽人意；
■左右声道反了，这是在多次左右声道测试后100%确定的事，对于音乐发烧友来说，这可能是最无法忍受的事。
不过，尽管百度无线音乐盒有诸多的不足，但是99RMB的价格加上百度这牌子还是让广大用户趋之若鹜，认为这是物超所值，我们也不在这问题上纠结，顺其自然，直接进入拆解环节。
[page]
百度无线音乐盒拆解
螺丝拆下来后，盒子周边还有一圈卡子，需要用力撬开，做工还是挺细的...盒子里面实在太简单了，底下一个各个接口的走线底板，上面架起的一个小板子才是核心，两边的黑色条状电路板是wifi天线，最前头的一块小板是前置按键和指示灯。
图 百度无线音乐盒内部结构
恩，是不是说前置按键来着？这个东东在哪？实际按键是音乐盒的前方脚垫，音乐盒放桌子上，按压音乐盒前端，底部的脚垫按键即可触发，不过这个按键的功能似乎只有播放停止，而且只对外置USB设备内的音乐播放有效，后面会说。仔细看看这个按键板，居然出现hame字样...难道是华美代工的？
图 百度无线音乐盒内部结构
百度无线音乐盒的路由功能是使用双天线的设计，说到天线，这让笔者发现了一件“OH,MY GOD!”的大事。

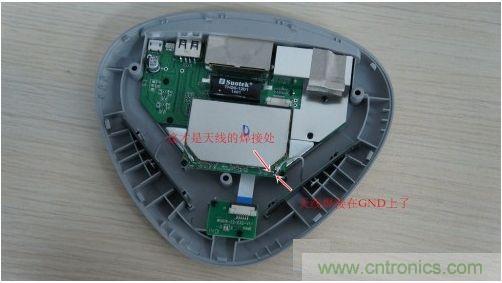

仔细看上图右边天线的焊接处，原本三个焊点应该是焊接射频测试座的，最后产品进入量产之后去掉了射频测试座，但是保留了焊点，直接焊接天线，这样节省成本的做法也无可非议，但问题是居然把天线焊接在GND处，而且这产品还通过了检验到达用户手中，用笔者的话说，只能“庆幸”这方案使用的是双天线的设计，而且恰好另一根天线是焊接正确的。
[page]
OK，继续不纠结，继续拆解。

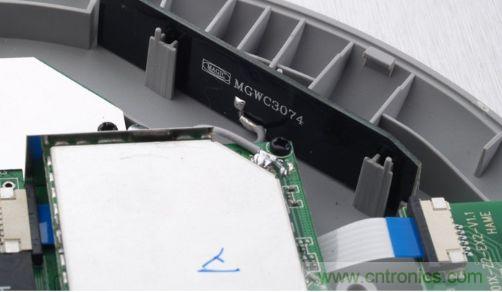

图 百度 M-100无线音乐盒内置天线

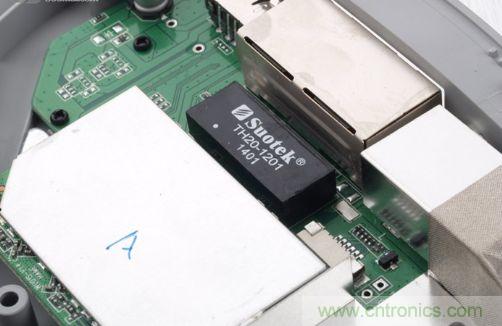

图百度 M-100无线音乐盒索特变压器

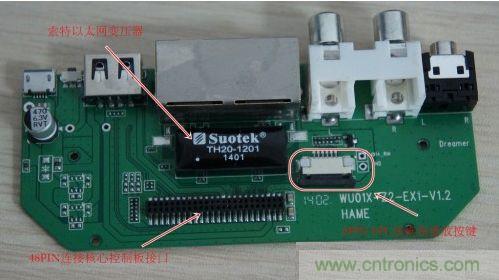

图 百度 M-100无线音乐盒 - IO电路板
[page]
图 百度 M-100无线音乐盒 - IO电路板
图 百度 M-100无线音乐盒 - IO电路板

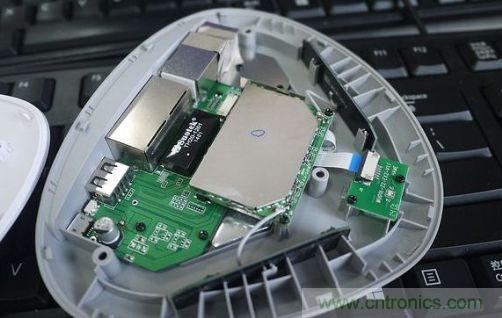

图 百度无线音乐盒拆解完成图

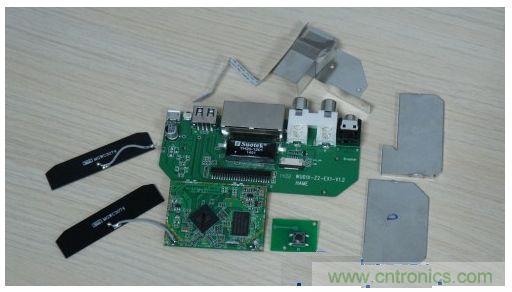

拧下其余九个螺丝，摘除核心板上的屏蔽罩，便能把百度无线音乐盒分解的差不多了（如上图），整个产品设计大体分为了3部分，核心板、外设接口板以及一个FPC小板（包括指示灯以及播放USB存储器扩展上的音乐的控制按键）。下面我们再细看每个部分。
[page]
核心板
百度无线音乐盒的核心板倒是做得十分小巧，板子两面都用屏蔽罩覆盖起来，不过仅焊接了两个固定的焊点，非常容易拆下，这倒是方便了笔者拆解。

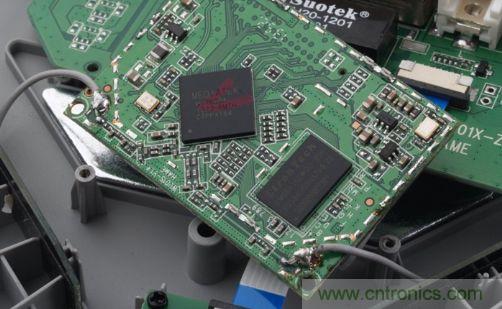

图 核心板之联发科MT7620A

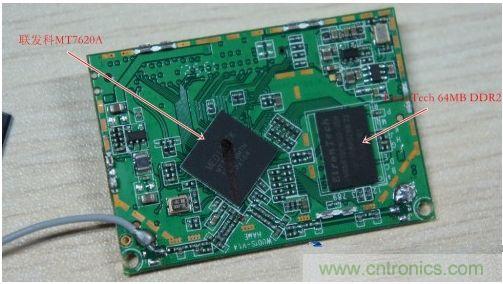

从核心板上能明显的看到百度无线音乐盒采用了联发科MT7620A的单芯片路由解决方案，外部元器件非常少，旁边则是EtronTech 64MB DDR2，这个内存的容量对于普通的路由器来说足够了，这倒是和先前拆解过的极路由采用了同样大小的内存，下面我们主要来看下联发科MT7620A芯片的特点。

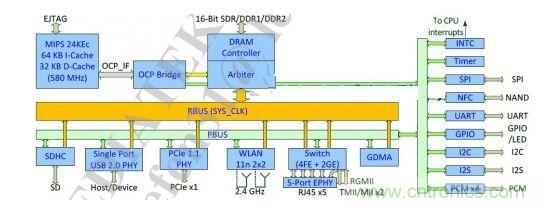

图 联发科MT7620A系统框图
联发科MT7620A基于MIPS 24K内核，580MHz主频，集成了一个支持802.11n协议的MAC以及一个300Mps的PHY，支持2.4G频段 的2T2R，11*11mm，TFBGA256ball，可见其集成度之高，联发科在芯片整合上确实有过人之处。或许有人有疑问，什么是2T2R？
简单的解释下，2T2R指的是具有两个发射单元和两个接收单元，这是MIMO(多入多出)技术中的一种，相对于1T1R来说的，2T2R采用双天线技术，两根天线同时负责接收和发送，可以形象的理解成双通道传输，在带宽保持不变的情况下，局域网的传输效率会比1T1R提高1倍左右。
在低端路由器中，AR9331的单芯片解决方案几乎占据了大半江山，而MT7620A的出现或许会改变这种格局，尤其对于国内本土设计厂商来说，联发科整套的解决方案可以让产品研发周期大大缩短。
有一个明显的例子，极路由极壹采用的是AR9331的方案，而极贰中的2.4G频段方案则采用了MT7620A芯片。联发科MT7620A的出现将路由器的设计方案推向了极致，大大精简了外围电路，而且除了路由器的必要功能外，更是包含了USB、SD、PCIe等常用接口，可以适用于更多功能性要求的路由器产品，更多的信息可以参考上图--联发科MT7620A系统框图。
[page]

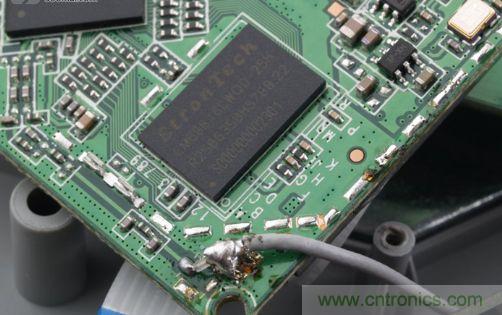

图 钰创RAM内存颗粒
核心板反面则是另一个重要的功能模块--音频电路，百度无线音乐盒采用了英国欧胜WM8960G codec单芯片音频解决方案。英国欧胜是一家以音频和图像技术闻名全球的IC设计公司，其音频产品WM8960G产品在06年3月就已经推出，经过了几年的市场考验，其稳定性及可靠性确实没话说。

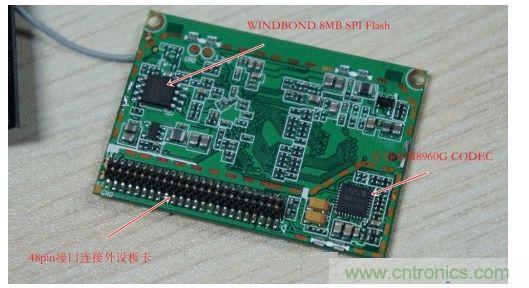

图 核心板之欧胜WM8960G
欧胜WM8960G是一款侧重于低功耗的立体声编码解码器，集成了D类扬声器驱动，最大输出功率为1W；另外片上同样集成了耳机驱动，16欧姆负载、3.3V供电时输出功率为40mW，非常适合便携式数字音频设计。目前市场上就存在诸多成功的应用设计，如爱欧迪的智能手机COWON Z2、艾诺平板电脑Novo7等都采用了这款音频codec。
对于便携式设备来说WM8960G或许是个理想的解决方案，但是对于一款主打音乐的产品来说，WM8960G实在有些言过其实，最高仅支持48KHz的采样率，而目前以音乐为卖点的产品支持192KHz的采样率也算是一种入门门槛，如音乐手机vivo X1，采用了高端的CS4398 DAC+CS8422 ADC音频解决方案。众所周知，音频电路中两个极其重要的功能单元ADC以及DAC决定了声音的品质，具体可以参考下图-欧胜WM8960G硬件框图。

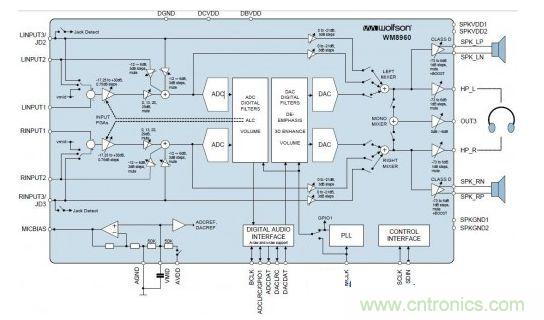

图 欧胜WM8960G硬件框图
[page]
AD和DA的性能决定了衡量声音品质的两个非常重要的参数，性噪比及总谐波失真。
■信噪比越大，说明混在信号中的噪声越小，相应的声音的质量越高；
■总谐波失真则反应了输出信号对比输入信号多出的谐波成分，越小表明音色还原更加准确，声音更纯净；
看完下表百度无线音乐盒与vivo X1音频方案的对比相信你对WM8960有了一个更清晰的认识：

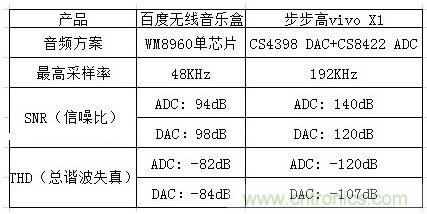

图 百度无线音乐盒与vivo X1音频方案对比
从广义上讲，百度无线音乐盒作为一款主打音乐为卖点的产品，如果选择高端的音频解决方案，哪怕价格提高一些，相信也更能笼络用户的心。但实际情况是仅仅采用的低端的单芯片解决方案，而且更不能忍受的是在设计上犯了不可饶恕的错误，也是之前在测试中提到的左右声道相反的事件，这样的产品居然还能通过检验送到用户手中，简直匪夷所思。
外设接口板
外设接口在产品一开始就已经介绍过了，不在重复，而整个外设接口板卡也没太多复杂的内容和设计，而且板子做工确实很粗糙。

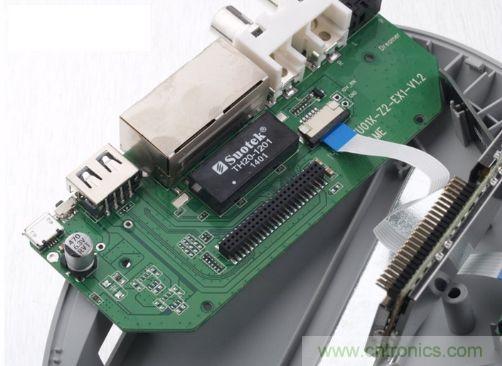

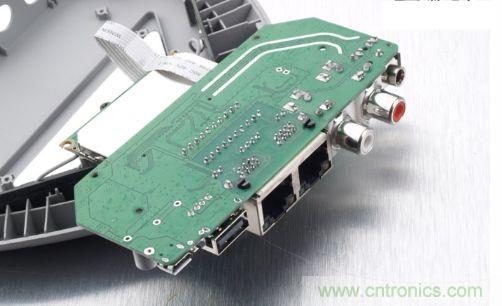

图 外设接口板正面

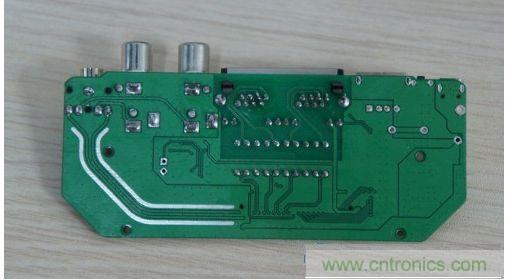

值得了解一下的是音频的PCB走线，有经验的Layout工程师都知道音频信号是敏感的信号，模拟音频信号的PCB走线走差分线，可有效抑制共模干扰，并且最好左右上下都包地，可以看到由于外设接口板是简单的两层板，这方面的处理就不是太完美。
图 外设接口板背面
[page]
音乐播放、暂停按键板
由于结构的关系，音乐播放、暂停按键通过6PIN的FPC线与外设接口板连接起来，除了播放按键、小板背面还有两个工作状态指示灯。

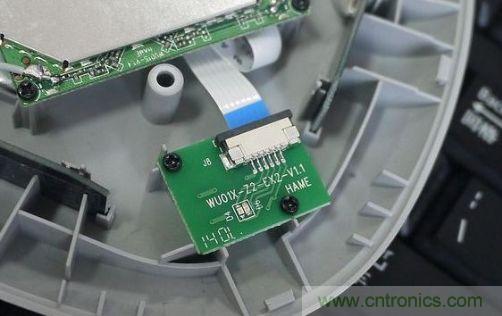

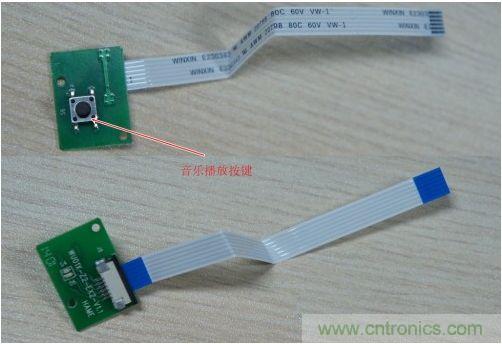

图 百度无线音乐盒播放、暂停按键

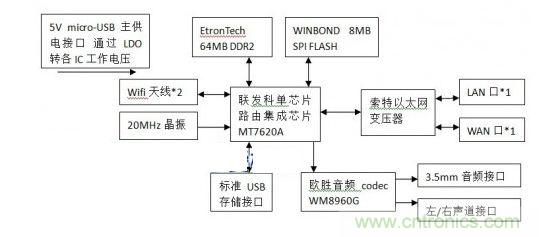

依托于联发科MT7620A单芯片路由解决方案，百度无线音乐盒的设计变得极为简单，通过拆解我们不难得出其基本的硬件框图，见下图。
图 百度无线音乐盒硬件框图
到底，“明星般的品牌、山寨般的品质”是不是空穴来风，大家可以自己根据拆解和使用情况来判断。
