光电传感器电路
要想知道光电传感器电路图，我们来先了解一下什么是光电传感器。所谓光电传感器就是采用光电元件作为检测元件的传感器。光电传感器首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。光电传感器一般由光源、光学通路和光电元件三部分组成。
光电传感器电路原理
由光通量对光电元件的作用原理[1]不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类,即模拟式光电传感器和脉冲(开关)式光电传感器.模拟式光电传感器是将被测量转换 光电传感器成连续变化的光电流,它与被测量间呈单值关系.模拟式光电传感器按被测量(检测目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻档)三大类.所谓透射式是指被测物体放在光路中,恒光源发出的光能量穿过被测物,部份被吸收后,透射光投射到光电元件上;所谓漫反射式是指恒光源发出的光投射到被测物上,再从被测物体表面反射后投射到光电元件上;所谓遮光式是指当光源发出的光通量经被测物光遮其中一部份,使投射刭光电元件上的光通量改变,改变的程度与被测物体在光路位置有关.
光敏二极管是最常见的光传感器。光敏二极管的外型与一般二极管一样，只是它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入，为增加受光面积，PN结的面积做得较大，光敏二极管工作在反向偏置的工作状态下，并与负载电阻相串联，当无光照时，它与普通二极管一样，反向电流很小(<μA)，称为光敏二极管的暗电流;当有光照时，载流子被激发，产生电子-空穴，称为光电 光电传感器载流子。在外电场的作用下，光电载流子参于导电，形成比暗电流大得多的反向电流，该反向电流称为光电流。光电流的大小与光照强度成正比，于是在负载电阻上就能得到随光照强度变化而变化的电信号。
光敏三极管除了具有光敏二极管能将光信号转换成电信号的功能外，还有对电信号放大的功能。光敏三级管的外型与一般三极管相差不大，一般光敏三极管只引出两个极——发射极和集电极，基极不引出，管壳同样开窗口，以便光线射入。为增大光照，基区面积做得很大，发射区较小，入射光主要被基区吸收。工作时集电结反偏，发射结正偏。在无光照时管子流过的电流为暗电流Iceo=(1+β)Icbo(很小)，比一般三极管的穿透电流还小;当有光照时，激发大量的电子-空穴对，使得基极产生的电流Ib增大，此刻流过管子的电流称为光电流，集电极电流Ic=(1+β)Ib，可见光电三极管要比光电二极管具有更高的灵敏度。
光电传感器电路图

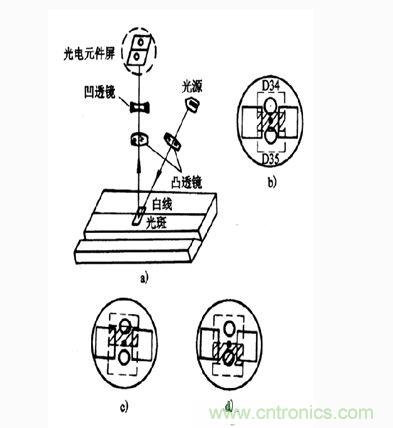

图 光电传感器电路图
a)光电传感器电路图示意图 b)光电传感器电路图线条居中 c)光电传感器电路图线条偏左 d)光电传感器电路图线条偏右
