《阿凡达》之后,伪3D的“春天”在哪里?

发布时间:2015-11-30 来源:EDN 责任编辑:wenwei

【导读】4年前,随着《阿凡达》等3D电影的成功热映,加之电视生产商迫切希望推动之前已更新为高清电视的消费者再次升级其硬件设备,3D电视成了当时最热门的新型消费电子产品之一。但是,该产业如今在很大程度上已转移到通过4K超高清电视机来推动消费者升级电视硬件。

3D电视的问题出在其高昂的售价、需佩戴眼镜观看及用户体验不佳(距离、角度、眼镜的兼容性等),以及3D内容欠缺等。

IOGEAR公司的GHDSSW4“3DComplete+”产品解决了3D内容欠缺问题。GHDSSW4具备四端口HDMI切换、图像增强、倍线以及2D至伪3D内容转换四种功能。

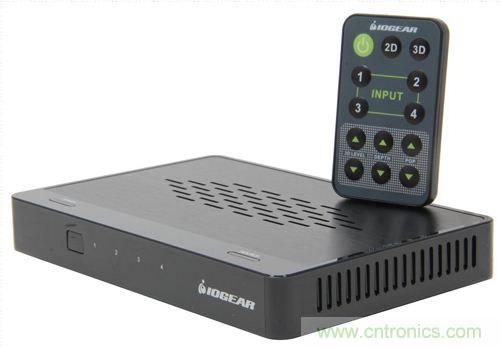

图(a) GHDSSW4前视图
图(a) GHDSSW4前视图

图(a)为GHDSSW4的前视图,同时还展示了配套的红外遥控器。

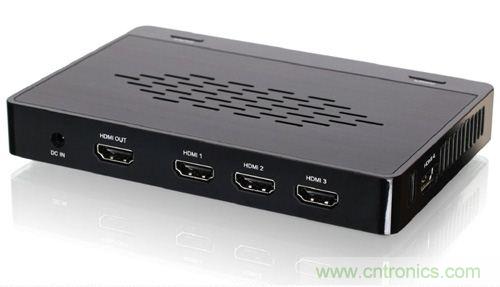

图(b)为GHDSSW4的后视图,从中还可看到一边的第四个HDMI输入端口。

图(b) GHDSSW4后视图
图(b) GHDSSW4后视图

IOGEAR将MSRP定价为199.95美元,但几周前,我只花了21.99美元就在网上买到了MSRP,甚至还免邮费。这么低廉的价格是不是因为3D电视销售大幅缩水而导致生产商出清存货呢?接下来,让我们分析一下IOGEAR将产品标价为199.95美元时可产生多少单位利润,以及在以21.99美元出售该产品时是否仍有盈利空间。

GHDSSW4的光滑黑色塑料表面就像镜子一样(图(c))。取下螺丝,提起底板,就可以看到PCB的背面,除一些混杂的无源元件外,PCB基本上是空的(图(d))。

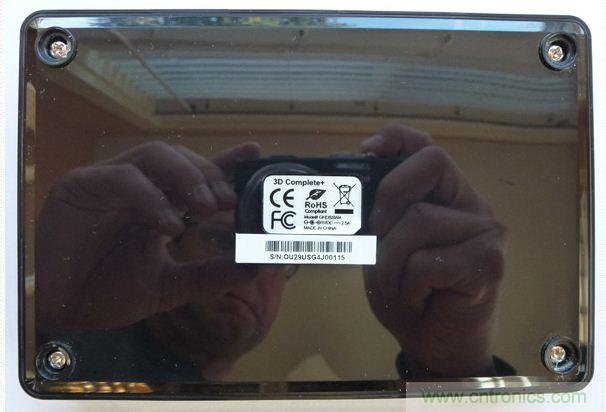

图(c) GHDSSW4 底图
图(c) GHDSSW4 底图

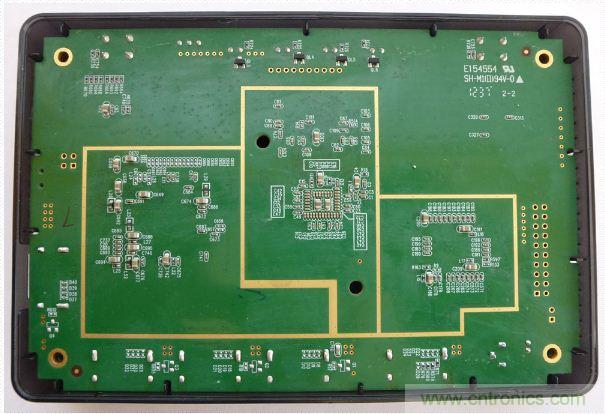

图(d) GHDSSW4 PCB背面
图(d) GHDSSW4 PCB背面

将PCB翻过来(图(e)),在最顶端可以看到四个“来源选择”LED指示灯,分别对应各个HDMI输入端口。LED的左侧为来源选择开关;LED的右侧是红外接收模块,然后是电源开关。德州仪器TPS65251电源管理单元(40引脚VQFN封装)及相关电路并不在电源开关附近,而是位于来源选择开关的正下方。

图(e) GHDSSW4 PCB板
图(e) GHDSSW4 PCB板

那电源开关下方是什么呢?那个特别的48引脚LQFP器件是伟诠WT6573F触摸设备控制器。也许很明显,GHDSW4中并没有使用该IC的“触摸”功能;同样,其“USB全速/低速设备控制器”支持功能也未得到利用。我怀疑,IOGEAR仅把它当作系统控制器,使用了其Turbo8052 CPU内核(及其16KB嵌入式闪存和512 BRAM)以及其他的集成I/O端口和外设。产品说明中提及了这种灵活性:“当USB相关电路和V33调压器被禁用时,WT6573F可用于电池供电(VBAT≤3.6V)的便携式应用。”

在WT6573F左侧可看到一个8引脚SOP封装的Macronix MX25L3206E3 2Mb串行闪存。该闪存及其左下方的两个Nanya NT5TU64M 16GG-BE 1Gb(x16)DDR2 SDRAM构成了对Quartics QV1751-4001-ES VLIW视频处理器(系统的处理“中心”)的存储器支持。位于PCB中心的QV1751-4001-ES用于处理GHDSSW4的升档、2D-3D转换和其他视频增强算法。位于其右侧的Silicon Image SiI9233ACTU四端口HDMI接收器为其馈入信号,而其输出则馈入至位于其左下方的Silicon Image SiI9136CTU HDMI发送器。

最后,在PCB底端(从左到右)可见电源输出插孔、HDMI输出端口及四个HDMI输入连接器。
