解析反射式光电传感器NJL5820R特点及功能

发布时间:2018-12-25 责任编辑:lina

【导读】NJL5820R和推荐的反射板(条纹镜)组合可以获得90度相移的2相数字信号,从而能够简单检测出旋转(移动)的方向和位置。检测出2相信号的上升和下降,就可以获得反射板图案周期的1/4分辨率,比条纹镜的物理测量精度有着更高精度的测量。


【特点】

1.根据2相数字信号输出可以检测出旋转(移动)的方向和位置

NJL5820R和推荐的反射板(条纹镜)组合可以获得90度相移的2相数字信号,从而能够简单检测出旋转(移动)的方向和位置。

检测出2相信号的上升和下降,就可以获得反射板图案周期的1/4分辨率,比条纹镜的物理测量精度有着更高精度的测量。


2.包含发光元件(LED)驱动电流在内,低消耗电流设计

NJL5820R是组合了高灵敏度、低消耗电流的受光IC和高输出红外LED,实现了电池供电设备也可使用的低消耗电流性能。仅需市场产品1/5左右的驱动电流就可工作。


3.传感器有强稳健性(Robust),对条纹镜之间距离的变动能保持相对稳定的检测性能

在检测直线移动和旋转时的位置时,很难保持传感器和条纹镜之间的距离不变。NJL5820R则是当传感器和条纹镜之间距离发生变动的情况下,其受光元件也能够检测到经反射板反射的反射光,并将产生的光电流作为后段比较器的基准电压,这样既保持了对距离变动的相对稳定性,Duty和相位差也基本没有波动。


4.不受磁场干扰

因为是光学模式的传感器,所以不会受到来自电机磁场的干扰。在安置传感器时不用考虑安装位置,并且设计时也无需进行磁场分析。


解析反射式光电传感器NJL5820R特点及功能

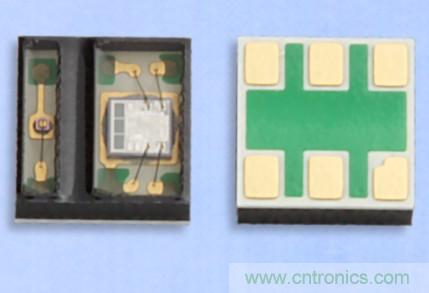

NJL5820R


【检测旋转和移动的产品系列】


解析反射式光电传感器NJL5820R特点及功能


【推荐反射板(条纹镜)】


解析反射式光电传感器NJL5820R特点及功能


条纹镜


解析反射式光电传感器NJL5820R特点及功能

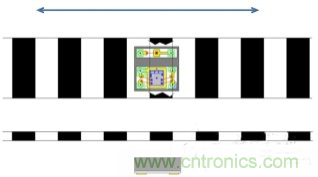

【检测方法图示】


解析反射式光电传感器NJL5820R特点及功能


【性能指标】


●小型薄型封装 : 2.6 x 2.5 x 0.8mm


●2相数字信号输出 : A,B相


●增量输出方式


●分辨率 : 50.8LPI (Lines Per Inch)


●工作电压范围 : 2.8V to 5.5V


●工作温度范围 : -30℃ to 85℃


【应用】


●检测聚焦环的旋转


●检测操纵盘的旋转


●简易编码器
