【导读】手持式红外测温仪可以实现非接触近距离测量人体的温度，非常方便用于临时快速的体温测量。目前随着疫情的发展，在进出小区，公共场所等地方，都需要用到手持式红外测温仪，润石科技作为一家拥有高性能模拟信号链设计能力的公司，旗下产品线跟红外测温仪、医疗设备等产品具有非常高的匹配度，包括运算放大器，比较器，模拟开关，LDO 等产品。
手持式红外测温仪可以实现非接触近距离测量人体的温度，非常方便用于临时快速的体温测量。目前随着疫情的发展，在进出小区，公共场所等地方，都需要用到手持式红外测温仪，润石科技作为一家拥有高性能模拟信号链设计能力的公司，旗下产品线跟红外测温仪、医疗设备等产品具有非常高的匹配度，包括运算放大器，比较器，模拟开关，LDO 等产品。

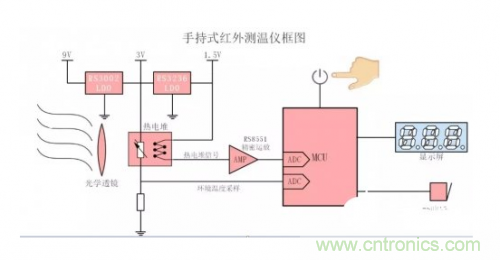

使用模拟热电堆探头的手持式红外测温仪原理框图如下：
上图中，以电池采用 9V 为例，先通过一个高压 LDO RS3002 把电池电压转为 3V，供整个系统使用，包括为 MCU，背光灯，运放 等器件供电，然后再用一个低功耗 LDO RS3236 从 3V 降为 1.5V，这样做的目的是给热电堆提供一个参考电压，让整个测量温度范围可以扩大。为了在不同的环境温度下能够计算正确，MCU 还必须要读取当前的环境温度，实现方式是通过读取热电堆内部的 NTC 电阻与固定 100kΩ 电阻分压的电压点来计算的。
由于热电堆的输出电阻较高，因此运放部分的拓扑宜采用同相放大器，放大倍数大概需要 100 倍以上，需要预留低通滤波以降低输出噪声，为了尽量提高温度的分辨率，要求运放的 1/f 噪声小于 5uVpp，同时直流失调电压小于 10uV，电路中的运放 RS8551 是润石科技推出的一款自稳零零漂运放，具有超低的失调电压，非常适合用于 DC 或者 低频信号放大，其主要参数如下：
◆ 宽工作电压范围：2.5V~5.5V；
◆ 超低失调电压：典型值 1uV，最大值 5uV；
◆ 超低温度漂移：典型值 5nV/°C，最大值 50nV/°C；
◆ 超低输入偏置电流：50pA；
◆ 单位增益带宽：4.5MHz；
◆ 静态电流：640uA 每通道；
◆ 0.01Hz~10Hz 噪声：0.75uVpp。
润石科技还提供性能出色的高压 LDO 和低压 LDO：RS3002 系列和 RS3236 系列。RS3002 的主要特点是：
◆ 宽输入电压范围：2.5V~36V，适用于常见的 9V 电池输入；
◆ 输出电流持续：150mA；
◆ 超低静态电流：2.5uA；
◆ 低压差：10mV/mA；
◆ 超高 PSRR：54dB@1KHz；
◆ 输出电压精度可选：1% 或者 2.5%；
◆ 多种固定输出电压可选，有 SOT-23，SOT-89-3，SOT-23-5 封装可选。
RS3236 的主要特点是：
◆ 宽输入电压范围：1.7V~7.5V，支持 4 节干电池输入；
◆ 内部最大输出限流点：》500mA；
◆ 超低静态电流：20uA；
◆ 超低压差：1mV/mA；
◆ 高 PSRR：70dB@1KHz；
◆ 输出电压精度可选：1% 或者 2.5%；
◆ 多种固定输出电压可选，有 SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L 封装可选。
