简介
我们首先了解一下纳瓦级集成电路 (IC) 如何增强功能和降低功耗，以及近期的各种进展如何实现低功耗和长工作寿命。纳瓦级器件的平均电流消耗可以纳安 (nA)（1 安培的十亿分之一）为单位来测量。远程无线智能楼宇传感器中使用的标准 CR2032 纽扣电池在10 年内可提供大约 2,100nA 的电流。
对于在过去两年间推向大众市场的纳瓦级组件，其所需电流比上一代产品的一半还要低。由于设计人员需要在设计时减小电池和电源的空间，他们得以构建出更小的产品。此外，使用传感器和智能器件改造现有住宅、商业和工业等区域时的便利性和安全性也有所提高。由于这些器件使用商品级电池可以工作数年之久，因此无需使用电线，也无需为更换电池编制例行维护产生费用。
随着物联网相关应用在楼宇自动化中的快速推广，人们开始关注利用嵌入式传感器提高安全性和效率的巨大潜力：这些传感器不仅能够检测超大型系统中的个别组件故障，还能通过毫米波雷达监控人类的健康和舒适程度。
楼宇自动化的能效：注意事项、重要性和未来趋势
在能效方面，设计工程师需要考虑很多因素，他们必须在功能、电池预期寿命和电路板各器件的平均电流消耗之间实现性能平衡，还要为设计建立准确的稳态消耗模型。为了尽可能多地减少功耗，很多工程师在设计中非常巧妙地实现了一些功能，从而提高了整体效率。

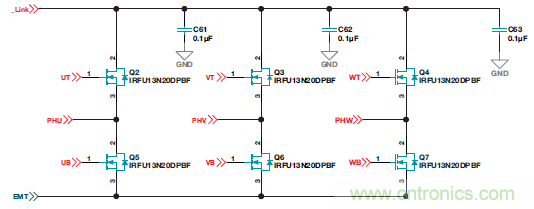

并非只有电池供电型器件需要考虑能效问题，几乎所有线路供电系统都要进行这方面的考量。例如，在暖通空调 (HVAC) 行业，美国能源部 (DOE) 为了最大程度降低效率额定值（称为“季节能效比”），制定了更加严格的法规。这些法规继而导致永久分相式电容器电机迅速被电子换向电机取代，后者现成为大多数制造商下一代 HVAC 设备的标配。图 1 对上述两种电机进行了比较。
DOE 认为，尽管消费者承担了上述更昂贵电机的初始成本，但电子换向电机实际上显著提高了能效，因此可快速获得技术回报 - 到 2030 年，将为美国人节省 90 亿美元以上的家庭用电费用。
如需进行高效电子换向电机设计，建议先参阅 《具有BOM 低成本、适用于 HVAC 风机的 TI 电子换向电机参考设计》 。
图 1.永久分相式电容器电机与电子换向电机。

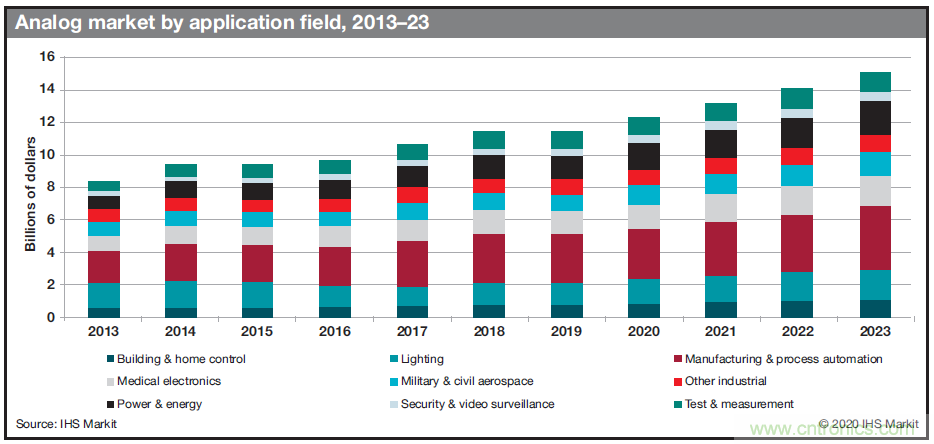

下文具体介绍了有关楼宇自动化时下流行的电池供电应用领域 - 楼宇安全，超低功耗产品设计和能效方面有许多体现这一趋势的示例。如下页图 2 中所示，从 2013 年到 2023 年，安防和视频监控市场预计增长约 5%（来源-Omdia，“工业半导体市场追踪报告”，2020 年*）。这一增长将不可避免地促使相关方不断优化安防和视频监控设备的效率。
在更大的空间和较陈旧的楼宇中，利用电池供电传感器代替时断时续的线路供电可以显著提高成本效益。人们为了能提高能效，延长了电池寿命，因此楼宇或住宅中的远程传感器能够在比以往更长的时间内，传递实时环境数据和传感器状况，而且无需使用线路供电。
图 2.Omida,“工业半导体市场追踪报告”。
高能效器件可解决工程设计难题
在楼宇安全应用中，霍尔效应传感器能够利用放在门窗上的低成本磁铁检测到磁场变化。
与 DRV5055 角度评估模块一样，结合使用两个 DRV5055 传感器，即可实现二维位置检测。通过这种高级感应法，以及所用的校准方法和校准点数量，可实现 <1° 的高精度，但电流消耗可能较高(典型值约为 12mA）。因此为了最大限度降低功耗，可以使用超低功耗霍尔效应开关，可一次性检测磁场移动。

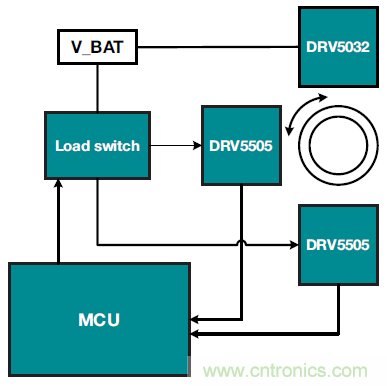

另一款纳瓦级霍尔效应传感器 DRV5032，采用图 3 所示的设置来检测闭门器摆臂的旋转角度，它没有始终保持开启状态，只有在检测到移动时才消耗电能，因此性能优于功耗要求更严苛的DRV5055 传感器。将霍尔效应开关与超低功耗负载开关配合使用时，可切断来自 DRV5055 传感器的电源，需要 DRV5055 传感器进行角度感应时除外。
图 3.高能效门位置传感方框图。

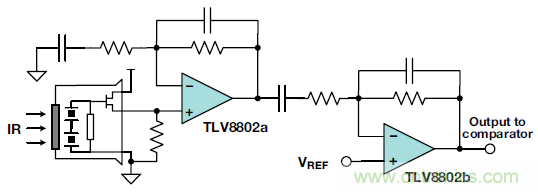

下页图 4 显示了另一个低功耗高能效应用，此应用使用 320nA 的 TLV8802 运算放大器作为无源红外传感器的信号链。TLV8802 非常适合采用电池供电器件的成本敏感型系统。
PIR 应用需要在 PIR 传感器的输出端提供经过放大和滤波的信号，以使进入信号链后续各级的信号振幅足够大，进而提供有用的信息。PIR 传感器检测远处物体的移动时，其输出端的典型信号电平为微伏级，因此需要放大。在噪声到达窗口比较器的输入端之前，需要使用滤波功能来限制系统的噪声带宽。滤波功能还会设置系统在检测移动时的最低和最高速度限值。
优化设计以提高能效的另一种方法是将纳瓦级计时器和负载开关结合使用，将功耗更高的器件甚至微控制器 (MCU) 断电，让它们进入更深的休眠状态。
图 4.低功耗 PIR 传感器模拟前端。

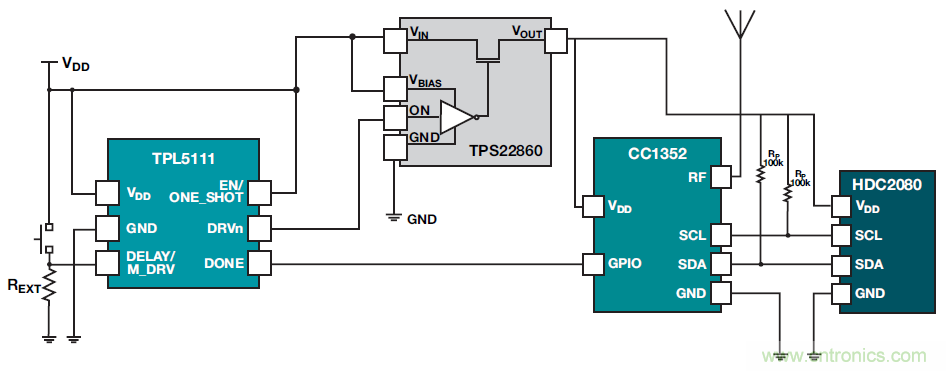

图 5 是适用于住宅和商业环境的简单低功耗无线环境传感器原理图。
在图 5 中，将 TPL5111 用作 TPS22860 的一个定期唤醒或使能信号，当启用 TPS22860 之后，它将为 HDC2080 供电。此电路还有一个 DONE引脚，此引脚连接到 SimpleLink™ MCU 的通用输入/输出引脚，可以在完成处理之后将 HDC2080断电。当纳瓦级计时器关闭负载开关之后，会切断来自 HDC2080 的电源，从而大幅降低能耗。可以为 TPL5111 设置一个宽时间范围，这样可以在将轮询频率设置为高延迟值时降低更多功耗。
图 5.无线环境传感器以及纳瓦级计时器和负载开关。
