加速度传感器不好选型?看这6个重要参数!

发布时间:2025-01-24 责任编辑:lina

【导读】本文概述了选择加速度计时的6个关键技术参数,这些参数对确保加速度计适合特定应用至关重要。了解这些参数有助于用户根据具体需求挑选合适的加速度计型号,以优化性能和准确性。如何选择合适于应用的加速度计可能是个相当棘手的问题。为了帮助你选择适合于应用的器件,下面例举了一些有关器件技术方面的考虑因素。


本文概述了选择加速度计时的6个关键技术参数,这些参数对确保加速度计适合特定应用至关重要。了解这些参数有助于用户根据具体需求挑选合适的加速度计型号,以优化性能和准确性。如何选择合适于应用的加速度计可能是个相当棘手的问题。为了帮助你选择适合于应用的器件,下面例举了一些有关器件技术方面的考虑因素。

1. 带宽 (Hz):传感器的带宽表示加速度计响应或获得可靠读数的振动频率范围。通常,人类的身体无法做出超出10Hz至12Hz范围的动作。因此,40Hz至60Hz的带宽足以感知倾斜或人体运动。

请注意:

在数字输出加速度计中,带宽是在所指定的输出数据速率下可以采样且不会混叠的最高频率信号。根据奈奎斯特采样标准,带宽是输出数据速率的一半。

在模拟输出加速度计中,带宽被定义为响应下降至直流(或低频)加速度响应的-3dB的信号频率。

举例而言,ADXL314是一款数字输出加速度计。它支持广泛的带宽响应和低功耗模式的测量。


加速度传感器不好选型?看这6个重要参数!


ADXL314的带宽和输出数据速率

2. 灵敏度 (mV/g或LSB/g):灵敏度是输出电信号变化的检测量,针对每个最小的可检测信号或机械输入变化。此规格仅在单一给定的测试频率下有效。

例如,BMA530支持不同的加速度范围,因而灵敏度也不尽相同,如下表所示。


加速度传感器不好选型?看这6个重要参数!


BMA530在不同加速度范围下的灵敏度

3. 噪声谱密度 (µg/√Hz):噪声谱密度是噪声的功率谱密度或每单位带宽的噪声功率。这种噪声随着带宽的倒数平方根而变化。我们读取加速度计变化的速度越快,准确性就越差。当输出信号在较低g条件下较小时,噪声对加速度计性能的影响较大。

例如,ADXL357具有超低噪声谱密度(所有轴),即75 µg/√Hz。


加速度传感器不好选型?看这6个重要参数!

ADXL357的噪声谱密度

4. 零重力偏差和零重力偏移: 零重力偏差水平指定了当没有加速度作用于器件时,传感器的输出电压。加速度计的实际零重力水平可能与标称值不同。通常,与理想零重力水平的偏差在规格书中指定为零重力偏移。

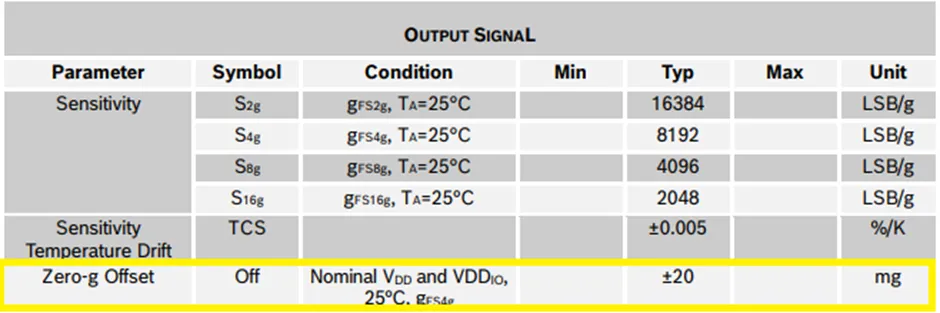

例如,BMA456的一般零重力偏移约为±20mg。这意味着,零重力输出通常在预期的理想值上下±20mg范围内变化。


加速度传感器不好选型?看这6个重要参数!


BMA456的输出信号

5. 频率响应( Hz ): 这是在公差带(如+/-5%等)内指定的频率范围,在这个范围内传感器将检测运动并报告真实的输出。用户可以利用指定的带宽公差计算器件在指定频率范围内的任何频率下的灵敏度与参考灵敏度之间的偏差。

6. 动态范围( g ): 这是加速度计可以测量的最小可检测幅度与输出信号失真或截断前的最大幅度之间的范围。
