HT876立体声音频功放芯片：兼容双模式的便携音频功率放大新选择

发布时间：2025-08-26 责任编辑：zoe

【导读】在蓝牙音箱、智能音响、便携播放器等设备的设计中，音频功率放大器是决定音质、体积和续航的核心元件。工程师们常常面临这样的矛盾：既要小体积、低功耗，又要高保真的音质；既要适应不同场景的功率需求，又要简化电路设计。HT876立体声音频功率放大器芯片的出现，为解决这一矛盾提供了完美方案——它兼容D类和AB类两种工作模式，采用免滤波器调制技术，在简化电路的同时，实现了高音质与长续航的平衡，成为便携音频设备研发的理想选择。


一、核心集成技术：简化设计与稳定运行的双重保障

HT876的核心优势之一是其高度集成的技术设计，从简化电路到保障稳定，覆盖了工程师最关心的两大需求。
首先是免滤波器调制技术。传统D类功放需要外接LC滤波器来滤除开关噪声，这不仅增加了电路体积和成本，还可能影响音质。HT876通过内部电路优化，采用免滤波器调制技术，直接驱动扬声器，省去了滤波器的需求。这一设计对于便携设备来说尤为重要——比如蓝牙音箱，原本需要预留滤波器的空间，现在可以用更小的体积实现相同的功能，甚至进一步缩小设备尺寸。
其次是低功耗关断功能。便携设备的续航能力是用户最关注的点之一，HT876的内置关断功能可以在设备待机时将待机电流降到最低，延长电池寿命。比如某款采用HT876的蓝牙音箱，待机时间从原来的2天延长到了5天，极大提升了用户体验。
此外，HT876还集成了多重保护机制，包括过流保护、过温保护和欠压保护。当检测到扬声器短路（过流）时，芯片会自动限制输出电流，防止烧毁；当温度超过阈值（如85℃）时，会降低增益，避免过热损坏；当供电电压低于2.5V（如电池电量不足）时，会停止工作，保护电池和设备。这些保护机制确保了HT876在复杂环境下的稳定运行，减少了设备故障的风险。

二、双模式性能：高保真与高效率的平衡之道

HT876的另一大亮点是兼容D类和AB类两种工作模式，兼顾了高效率和高保真的需求。
D类模式是一种开关放大模式，效率高、功耗低，适合需要长续航的便携设备。在D类模式下，HT876在9V供电、4Ω负载的条件下，能输出2×10.9W的功率，满足中小型扬声器的需求，同时保持较低的失真（THD+N为10%）。这种模式特别适合蓝牙音箱、智能音响等设备，既能保证足够的音量，又能延长电池寿命。
AB类模式是一种线性放大模式，音质好、失真低，适合对音质要求高的设备。在AB类模式下，HT876在8.4V供电、4Ω负载的条件下，输出2×1.0W功率时，THD+N仅为0.02%，达到了高保真的水平。这种模式适合iPhone/iPod docking、平板电脑等设备，能还原更细腻的音频细节，提升用户的听觉体验。
此外，HT876还支持PBTL模式（并联单声道模式），通过将两个声道并联，可输出18W的功率（8.4V供电、2Ω负载），适合大功率单声道需求，比如小尺寸LCD电视、MP4等设备。这种灵活的模式切换，让HT876能适应不同场景的功率需求，提升了芯片的通用性。

三、特色功能：保护设备与提升体验的智能设计

HT876的特色功能主要围绕保护设备和提升用户体验展开，包括限幅功能和自动限温控制（TFB）。
限幅功能允许用户配置音频信号的失真水平，防止扬声器过载。当音频信号超过设定的阈值时，芯片会自动限制信号幅度，避免扬声器因过大的功率而损坏。这一功能对于便携设备来说尤为重要，因为用户可能会不小心将音量调得过大，导致扬声器损坏。
自动限温控制（TFB）是一种智能温度管理功能，通过监测芯片温度，自动调节系统增益。当温度升高时，芯片会逐渐降低增益，减少功率输出，避免过热损坏；当温度恢复正常后，增益会自动回升，保证音质不受影响。这种功能不仅保护了芯片，还提升了设备的稳定性，让用户无需担心长时间使用导致的过热问题。

四、关键特性：适应多场景的灵活配置

HT876的关键特性使其能适应多种应用场景，包括宽电压范围、增益选择和环保封装。
宽电压范围（2.5V至9.8V）让HT876能适应不同的电源方案，比如电池供电（2.5V-5V）、USB供电（5V）或适配器供电（9V）。这种灵活性让工程师在设计设备时，无需为电源适配问题发愁，降低了设计难度。
增益选择提供了21dB、25.5dB、30dB三档固定增益，满足不同输出需求。比如，蓝牙音箱需要较大的增益（30dB）来驱动扬声器，而平板电脑可能需要较小的增益（21dB）来保证音质。工程师可以根据设备的需求，选择合适的增益档，提升设计的灵活性。

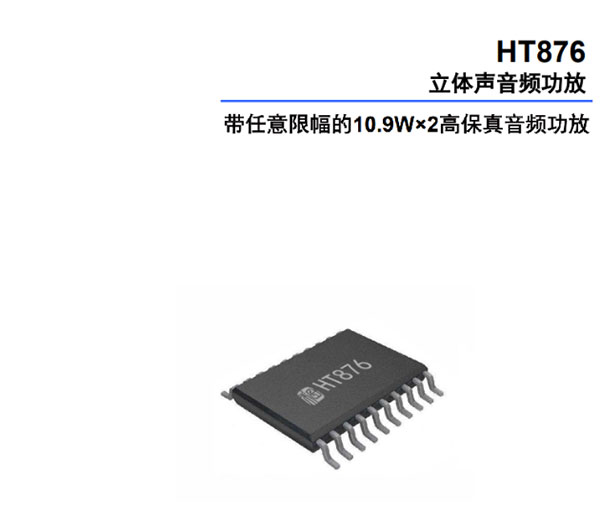

环保封装采用无铅无卤TSSOP20L-PP封装，符合RoHS环保标准，适合高密度PCB布局。这种封装不仅体积小（TSSOP20L-PP封装的尺寸约为6.4mm×10mm），还能有效散热，保证芯片在高功率输出时的稳定性。

五、应用场景：覆盖便携到家用的音频设备

HT876的应用场景非常广泛，涵盖了便携音频设备、个人电子设备和家用显示设备三大类。
便携音频设备：比如蓝牙音箱、智能音响，需要小体积、长续航和高音质。HT876的免滤波器调制技术简化了电路设计，让音箱体积更小；D类模式的高 efficiency 延长了续航；AB类模式的高保真保证了音质，完美满足这类设备的需求。
个人电子设备：比如iPhone/iPod docking、平板电脑，需要高保真的音频输出。HT876的AB类模式能提供0.02%的低失真，还原细腻的音频细节，提升用户的听觉体验。
家用显示设备：比如小尺寸LCD电视、MP4，需要大功率输出和稳定的性能。HT876的PBTL模式能输出18W的功率，满足电视扬声器的需求；自动限温控制和过流保护保证了设备的稳定运行，减少了故障风险。

结语：便携音频设备的功率放大新选择

HT876立体声音频功率放大器芯片，以兼容D类/AB类的双模式设计、免滤波器调制的简化电路、高保真的音质表现、长续航的低功耗特性，以及稳定可靠的保护机制，成为便携音频设备研发的理想选择。无论是蓝牙音箱、智能音响，还是个人电子设备、家用显示设备，HT876都能满足其对体积、续航、音质的需求，为用户带来更好的音频体验。

随着便携音频设备的普及，HT876的需求也在不断增长。其灵活的配置、稳定的性能和广泛的应用场景，让它成为音频设备工程师的得力助手。相信在未来，HT876会继续发挥其优势，为便携音频设备的发展做出更大的贡献。
