如何根据应用场合选择功率分析仪的通讯接口

发布时间:2016-09-30 责任编辑:susan

【导读】在实际应用中,功率分析仪有时需要和外部管理软件进行通讯,远程设置测量参数、更改测量模式等。而在功率分析仪所提供的多个接口中,如何选择才能使我们的测量更为便捷呢?

在进入现场测量之前,我们先了解下市面上功率分析仪通常会提供的通讯接口:

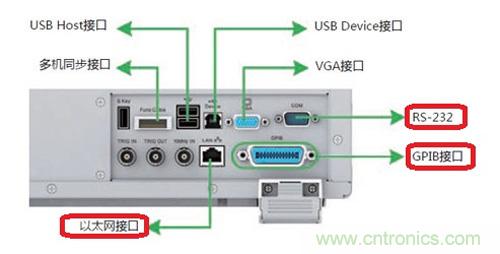

图1.通讯接口

1、标准串口(RS232)

通讯线路简单,只要一根交叉线即可与PC主机进行点对点双向通讯。线缆成本低,但传输速度慢、不适于长距离通讯。消费类PC机也逐渐取消了该接口,目前多存在于工控机及部分通信设备中。

工控机在安装完系统及必要的驱动后,其串口便可直接使用,网上也有许多流行的串口调试工具可用于测试仪器。用户二次开发通讯程序也相对简单。

图2.串口连接线

2、GPIB

可用一条总线连接若干个仪器,组成一个自动测试系统。通讯速率较低,常用于发送控制类命令,适用于电气干扰轻微的实验室或生产现场。由于普通的PC机及工控机较少提供GPIB接口,所以需要购买专用的控制卡、安装驱动程序后才能与仪器通讯。

图3.GPIB控制卡

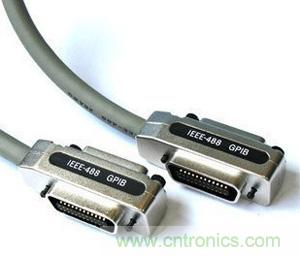

图4.GPIB支持串连的连接线

3、以太网

可灵活组网、多点通讯、传输距离不限、高速率等优点,使其成为目前主流的通讯方式,市面绝大多数仪器也会提供以太网接口。

4、无线

除了后面板可见的通讯接口,致远电子的PA2000mini/6000mini/PA5000/PA8000均已内置802.11无线接口。
可以将仪器与无线路由相连接,或连接到手机的WIFI热点。

结论

1、在对通讯速率要求不高、不需要长距离通讯、只存在一台主机、一台仪器的场合下,使用串口可以更快的开始测量。

2、在需要与校准源、信号发生器等仪器同时连接,且它们均提供GPIB接口时,可以将功率分析仪的通讯方式改为GPIB。

3、以太网接口是我们所推荐的连接方式,短距离通讯时可以用一根双绞线直接与工控机、或笔记本电脑相连。远距离通讯时,还可以增加交换机,实现一台主机控制多个仪器。

4、在某些特殊场合下,不具备进行有线通讯的条件时,可以使用致远PA2000mini、PA8000系列功率分析仪所特有的无线通讯接口。例如,某同事与客户在动车牵引车内测量时,就是将功率分析仪、PC主机同时连接到手机WIFI热点上,然后在PC主机上远程无线操作仪器。

5、PA系列功率分析仪内置FTP服务器,在以太网或无线连接建立后,可以通过PC主机或手机的浏览器进行访问,将仪器内存储的测量数据直接下载到PC主机硬盘,或手机存储空间中。
