MEMS陀螺仪的工作原理及作用

发布时间:2018-05-14 责任编辑:wenwei

【导读】陀螺仪这个测量角速度的传感器不仅以物体本身作为参照物,而且具有很高的精度,因此可以对其他运动传感器做有益的补充,从而使得运动检测更加完备。下面由小编为大家介绍MEMS陀螺仪工作原理、陀螺仪的作用。

任天堂的Wii最初采用了三轴(X、Y、Z)加速度传感器,后来又增加了陀螺仪。“任天堂早就知道光有三轴加速度传感器是不够的。只是当时市面上还没有消费电子级别的陀螺仪可以使用,直到Invensense推出了第一款用于消费电子的MEMS陀螺仪。”Invensense移动产品事业部系统工程总监林尚宏表示。这一情况也发生在了苹果CEO乔布斯的身上。在2010年6月iPhone 4的发布会上,乔布斯亲自演示了陀螺仪带来的侦测出物体水平方向旋转的创新应用—这一应用是单独基于其他运动传感器无法实现的。因此,通过了解陀螺仪的工作原理,我们可以切身体会到任天堂和苹果对陀螺仪曾经的企盼,而且也可以帮助国内的消费电子终端厂商巧妙地应用该器件以实现多样化的创新应用。

陀螺仪可以对加速度传感器和电子罗盘进行有益的补充。当三轴陀螺仪加上三轴加速度传感器形成六轴的运动传感器之后,基本上可以检测到所有形式的运动,包括速度、方向、位移等参数。“物体的运动无外乎六种,X、Y、Z三个方向的位移和X、Y、Z三个方向的转动。这六种运动方式组成了物体完整的运动轨迹。”Invensense移动产品事业部副总裁姜正耀表示。如果在六轴运动传感器上加上电子罗盘,则在检测运动轨迹的同时还可以修正绝对位置,实现完美的物体运动轨迹跟踪。因此,未来陀螺仪的进一步发展应用,是和加速度传感器及电子罗盘紧密联系的。

加速度传感器相当于一个重锤在中间的弹簧系统,四面八方有弹簧撑着它。平放在桌面时,有的弹簧被拉长,有的被压扁。变化时,不同的弹簧受到不同的压缩,从而侦测出不同方向的力。它的典型应用包括手机/相机画面水平和垂直的切换。

电子罗盘主要侦测地磁。常见的电子罗盘主要基于霍尔效应。但是地磁环境不完美,比如地磁的南极在地球不同的表面不一定指的同一个北方;而在地球不同纬度,地磁的方向和水平方向的夹角也不同。因此电子罗盘只能指一个大致的方向,然后进行修正。此外,电子罗盘还容易受到如金属、扬声器、天线等磁场的干扰。尤其是应用在手机上时,需要特别小心地在PCB上选一个合适的位置。

陀螺仪侦测的是角速度。基于科里奥利力的原理:当一个物体在坐标系中直线移动时,假设坐标系做一个旋转,那么在旋转的过程中,物体会感受到一个垂直的力和垂直方向的加速度。“台风的形成就是基于这个原理。地球转动带动大气转动,如果大气转动时受到一个切向力,便容易形成台风。而北半球和南半球台风转动的方向是不一样的。”林尚宏用一个形象的比喻解释了科里奥利力的原理。而要在MEMS器件中实现该原理做成陀螺仪,则复杂许多。“先用MEMS做一个震动系统,通过快速稳定的震动产生一个线性的运动V,当V的平面有一个旋转的拓扑出来的时候,就可以检测出科里奥利力的方向,根据公式可以算出角速度。用不同方向的震动来侦测出X、Y、Z轴的角速度,并可通过稳定的震荡去掉重力的干扰。”林尚宏解释道。

MEMS陀螺仪的工作原理及作用

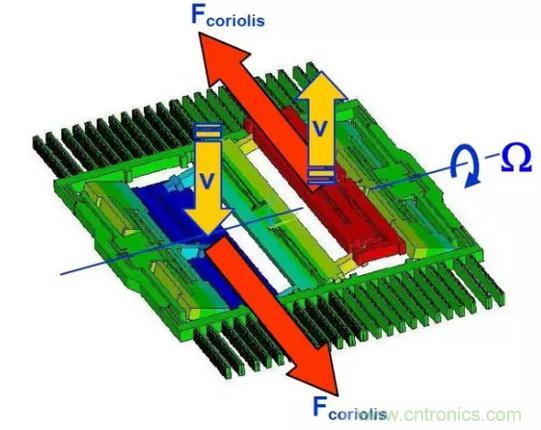

图1:MEMS陀螺仪工作原理模拟图示

MEMS陀螺仪工作原理:“加速度传感器和电子罗盘以地球为参照物进行方向的侦测。加速度传感器侦测物体和重力角度的差异,电子罗盘侦测物体和北方角度的差异,如果侦测到地心和北方,就能定三轴。但是加速度传感器不光侦测重力,所有各个方向的力都会被侦测到;而电子罗盘侦测的磁场会被其他磁场所干扰。因此二者在检测物体运动时,有很多不足的地方。陀螺仪的参照物是自己本身,因此可以侦测出物体转换位置的过程。如果物体平放不动的时候,则只要使用加速度传感器或电子罗盘就够了。通过上述原理,我们可以把几种传感器配合使用,比如相互做精度校正,或一起完备地侦测出物体的运动方向和轨迹等。”林尚宏表示。

MEMS陀螺仪的工作原理及作用

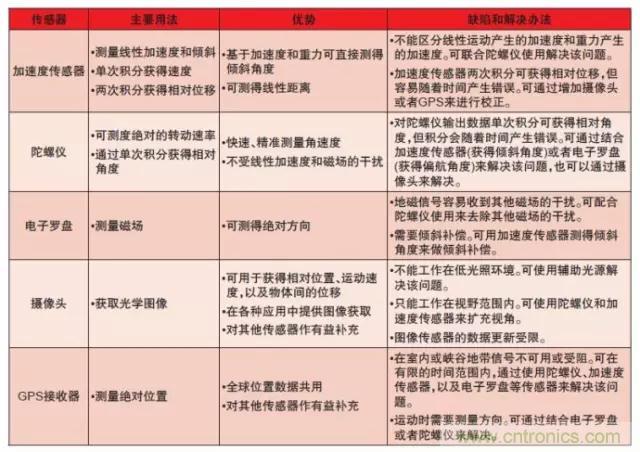

表一:常见传感器使用概况与分析

陀螺仪开启消费电子创新应用

陀螺仪的出现,给了消费电子很大的应用发挥空间。比如就设备输入的方式来说,在键盘、鼠标、触摸屏之后,陀螺仪又给我们带来了手势输入,由于它的高精度,甚至还可以实现电子签名;还比如让智能手机变得更智慧:除了移动上网、快速处理数据外,还能“察言观色”,知道主人在哪里,兴趣是什么,并提供相应的服务。下面贤集网小编具体介绍下陀螺仪在游戏、人机界面领域、GPS和电子罗盘中的作用

1.游戏

可通过陀螺仪实现高速游戏,如高尔夫、羽毛球和斗剑等。这些游戏要侦测到很快速的挥动,这对目前的加速度传感器来说,是很大__的挑战。“泰格•伍兹挥杆时,杆头在0.2s内达到180km/s的速度,这相当于瞬间的加速度达到11个重力加速度。现在面向消费电子类的加速度传感器测量范围达不到这么大。如果利用陀螺仪则可以精确地侦测到这个快速挥动,挥杆时杆头角速度约为1,800°/s,相当于1s挥5~6圈,这在陀螺仪角速度侦测范围内,因此可以很好地模拟出这个游戏的真实场景。”林尚宏表示。

另一种如射击类游戏要求设备保持不动,然后做很细微的调整后进行射击。这种游戏要求高精度和低干扰,现有的加速度传感器不能达到该要求。林尚宏举例说,“我们假设射击游戏的误差角度为±5°,换算给加速度传感器后,cos5°相当于3~4‰的重力加速度,现有的加速度传感器精度达不到这个量级,没法瞄准射击。陀螺仪可以侦测到很细微的手的抖动,干扰也很低,拿着10s不动时偏移才0.05°左右,很适合用于这种瞄准的游戏。”

2.人机界面

在人机界面领域,陀螺仪也可以进行很好的创新。早在两三年前,罗技就在其鼠标上添加陀螺仪和加速度传感器实现指示器(激光笔)的功能。现在,通过陀螺仪,可以在消费电子产品上实现手势的输入,比如在空中写字,或者通过晃动、振荡等方式实现手势对设备功能的控制。陀螺仪对角速度的侦查很精准,甚至还可以实现识别签名等生物特征,因此可以用手势签信用卡、支票,实现E Cash的应用。“手势控制的另一个好处是可以为消费电子省电。当你依靠手势进行某些功能的控制时,不需要开启屏幕背光。例如打电话给爸爸,握着手机在空中写一个‘D’,手机就自动拨号给爸爸,而不需点亮屏幕进行拨号,这种方式可以大大节省屏幕背光的耗电量。”林尚宏补充道。

3.定位功能

利用陀螺仪可以对GPS和电子罗盘进行补充。例如在隧道或停车场等地,GPS会丢失信号,这时陀螺仪可以根据车子运动的方向和速度,辅助盲区导航;在立交桥等立体道路上,GPS无法识别汽车在哪一层,陀螺仪则可以通过侦测到汽车上坡的动作,根据速度推算汽车到了第几层。盲区导航功能如果用加速度传感器来实现,需要先去除重力加速度,测得线性加速度,再根据车速推算车的行径轨迹,运算起来比较复杂;而如果用电子罗盘来实现盲区导航时,则容易出现漂移,需要对导航仪画“8”字形进行校正,从而识别和去掉杂磁。这个校正的动作对司机来说很不方便,但如果配合陀螺仪使用,则可以在很小的位移范围内快速实现电子罗盘的校正。

除了汽车导航外,还可以通过陀螺仪实现行人盲区导航。不过林尚宏指出,行人的盲区导航比车子的盲区导航更难,因为车子的运行相对简单,而行人将设备放在不同位置时测得的数据相差很大,例如放腰部和放腿部检测到的信号跳动不一样,需要传感器滤波。实现行人的盲区导航是一项浩大的工程,目前还正在探讨过程中。

4.影像防手震

目前有两种实现方式,一是EIS(电子防手震),另一种是OIS(光学防手震)。陀螺仪目前已经被广泛使用在了EIS上,通过两轴陀螺仪检测到手震动,快速实现几次重复拍照,然后把手震动前后拍下的照片中影像重复的地方切下来。如果配合电子罗盘使用,还可以做到绝对位置的修正。“用陀螺仪实现防手震有很多好处,比如精确,使得图片叠加的质量更好;陀螺仪检测到的是摄像头本身的震动,可以与物体的震动区分开来,避免误操作;同时还可以与其他传感器做配合等。”林尚宏指出。姜正耀则表示,影像防抖动的功能即将被应用到手机中去。“陀螺仪应用在游戏机中时,只需要6%的精度就够用,而手机需要的精度高很多。Invensense现在有1%精度的产品供手机使用,在2011年上半年,就将有实现了影像防抖动技术的手机面市。”他介绍道。当手机借助陀螺仪实现了EIS之后,对可视电话功能有很大的帮助。因为影像抖动时,数据量很大,陀螺仪对影像进行防抖处理后数据量将大幅减少,再传输时既可以节省无线带宽,又可提高帧幅,从而优化视频的清晰度和流畅度。

此外,陀螺仪还可以实现计步器应用,以及通过摄像头将设备的运动和实景相结合等应用。

MEMS陀螺仪的工作原理及作用

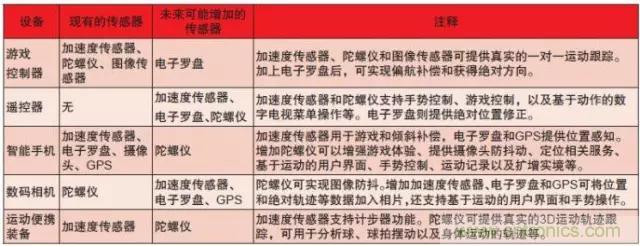

表二:传感器在消费电子中的应用
