拆解华为保时捷设计快充无线充电器:凭啥能卖699?

发布时间:2018-05-14 责任编辑:wenwei

【导读】华为在国内发布了P20、P20 Pro、以及华为Mate RS保时捷设计手机,配套的华为Mate RS保时捷设计专享快充无线充电器(CP85),支持10W快充,官方售价699RMB,它同时也是华为加入WPC(无线充电联盟)以来正式发布的第一款的无线充电器。下面为大家带来拆解报告。

4月12日,华为在国内发布了P20、P20 Pro、以及华为Mate RS保时捷设计手机,其中华为Mate RS是华为首款支持无线充电的手机(功率10W),与此同时还发布了配套的华为Mate RS保时捷设计专享快充无线充电器(CP85),支持10W快充,官方售价699RMB,它同时也是华为加入WPC(无线充电联盟)以来正式发布的第一款的无线充电器,并通过了Qi标准认证。下面为大家带来拆解报告。

一、华为Mate RS保时捷版无线充电器开箱

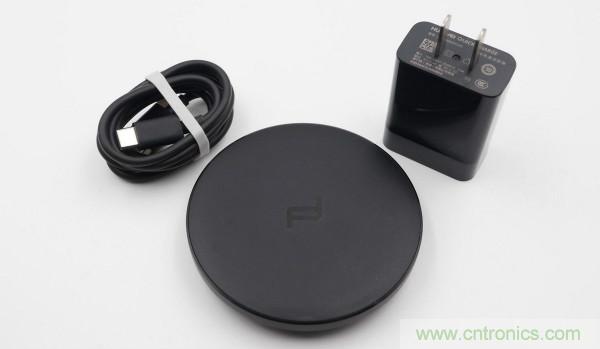

无线充电器采用线体分离式的设计,附赠了一个华为FCP快充充电器和一根Type-C充电线缆。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

Type-C线缆支持5A电流传输,性能很不错。

标配华为FCP快充充电头,5V2A或者9V2A输出,支持QC2.0和华为的FCP。型号:HW-059200CHQ,由赛尔康(贵港)有限公司制造。

这款无线充电器整体呈圆饼造型,正面采用防滑硅胶材质,正中间是华为保时捷设计的Logo。外围边角线经过高光倒角处理。

底部输入口是Type-C的,也有一块防滑硅胶材质的软垫,上面印着信息的参数信息。产品名称:华为快充无线充电器。产品型号CP85,华为技术有限公司制造,输入5V/2A或9V/2A,有“qi”认证标志。

主体部分采用的是一体金属机身,表面为磨砂+阳极氧化处理,手感细腻,同时也保证了良好的散热性能。

二、华为Mate RS保时捷版无线充电器拆解。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

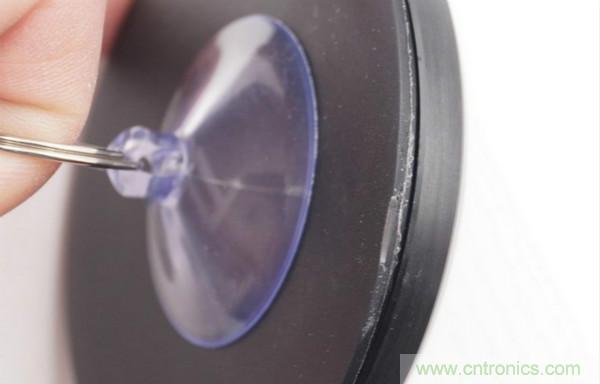

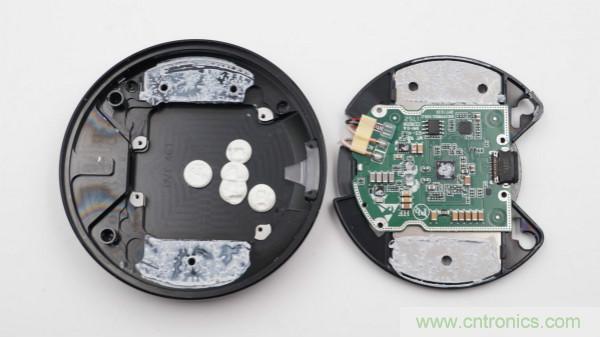

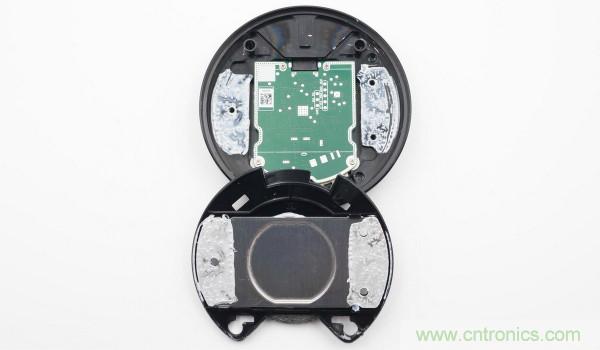

使用吸盘拉开面板,进行拆解。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?12

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

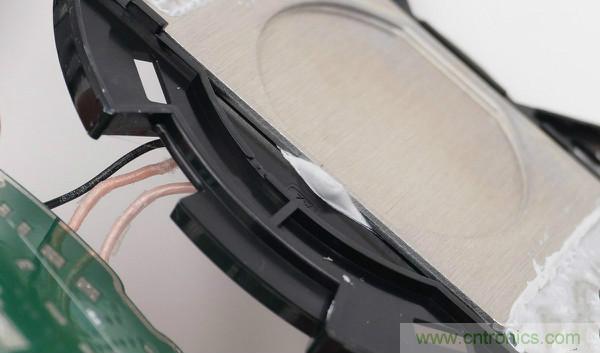

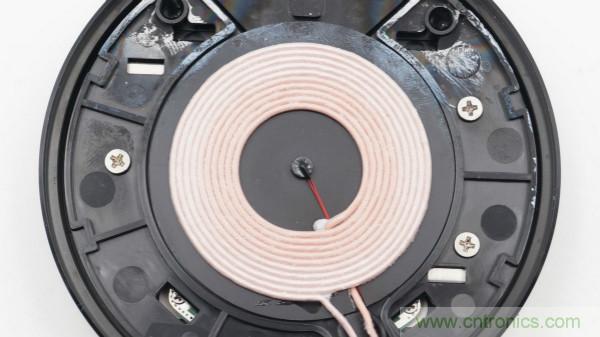

线圈通过铝板向外壳导热。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

电路板元件面也有硅胶辅助导热,降低快速无线充电的温升。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

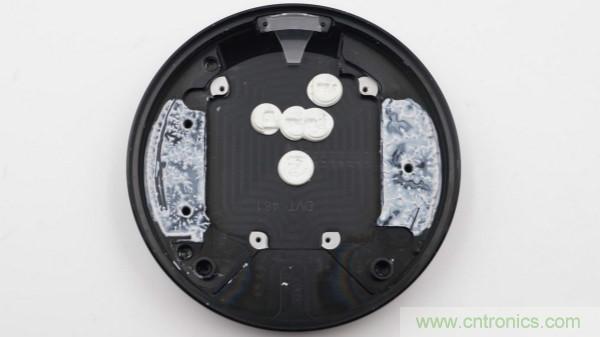

铝合金底壳工艺精细。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

导磁片和散热铝板中间有导热硅脂。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

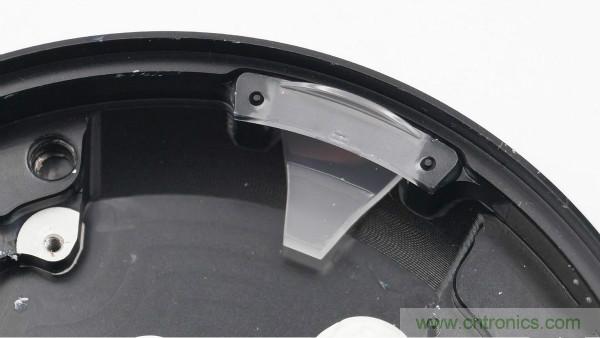

指示灯导光片。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

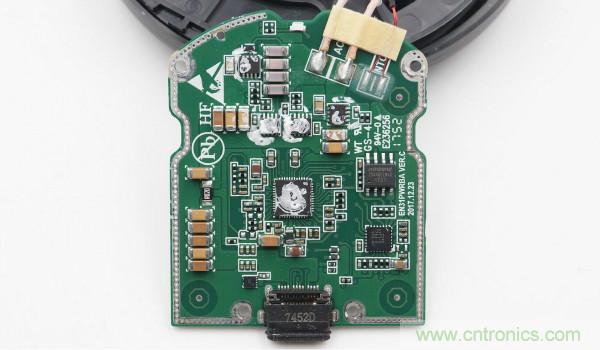

电路板正面,发热较大的元件上面都有硅胶导热。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

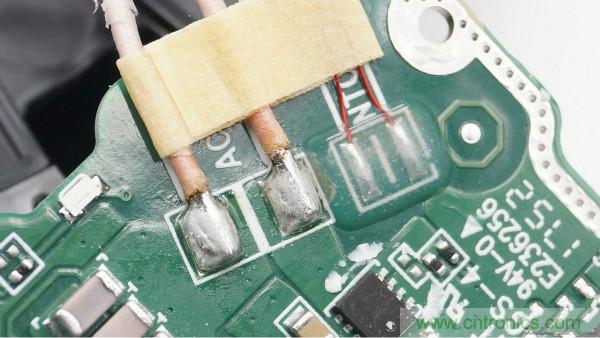

热敏电阻的焊盘打胶固定,无线充电线圈的焊点看着很舒服。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

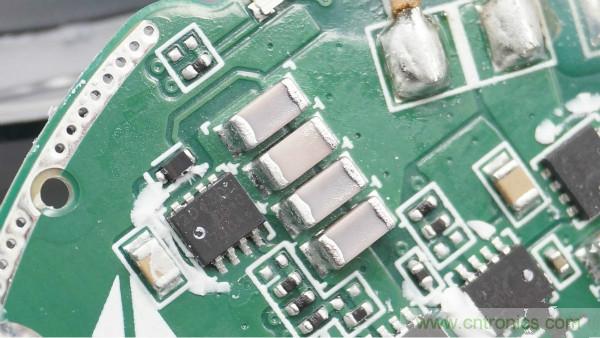

四颗NPO电容。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

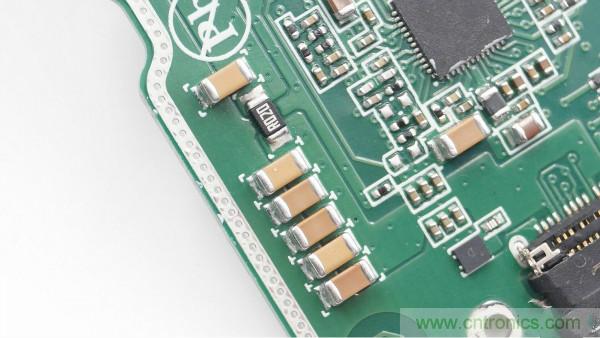

IDT方案特有的20mΩ采样电阻,和1206封装的MLCC,充电头网了解到,无线充很少采用这么大体积的电容,看来华为是下了重本,应对大电流无线充电带来的干扰。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

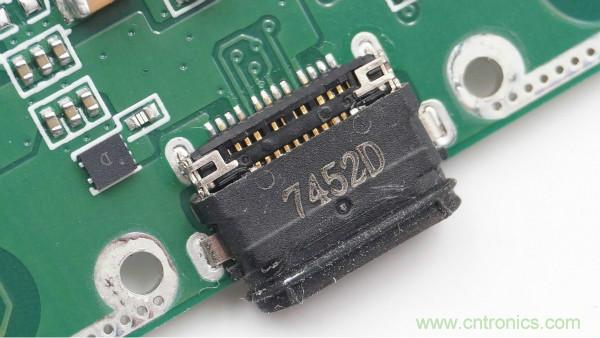

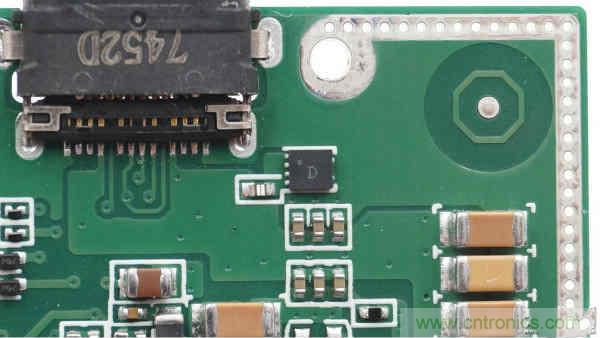

Type-C座子特写,座子前面有防尘圈。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

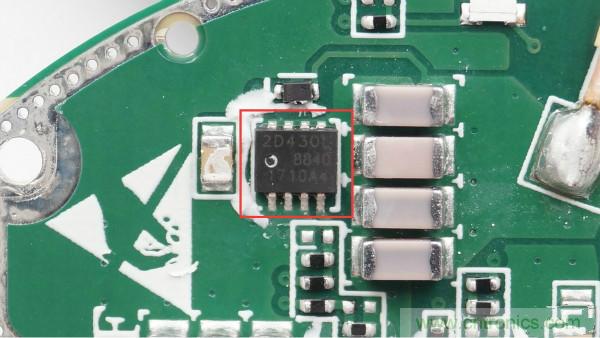

无线充电开关管,PSMN2R4,耐压30V,2.4mΩ,逻辑电平驱动的NMOS。Nexperia安世半导体,由NXP独立出来,专门提供分立器件、逻辑器件和MOSFET器件。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

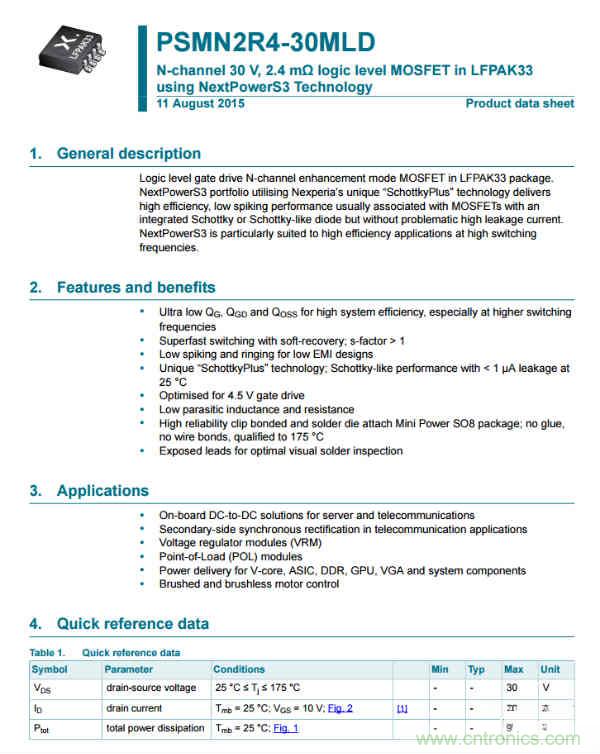

Nexperia安世半导体 PSMN2R4 详细资料。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

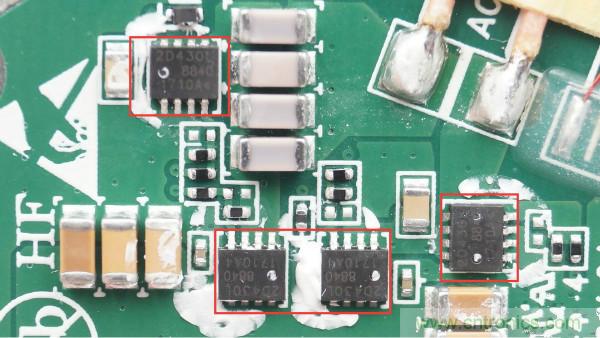

共计使用了四颗 PSMN2R4 MOS管组成H桥。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

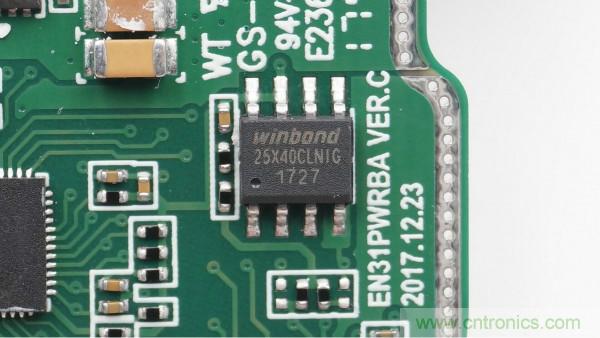

Winbond华邦 W25X40CL存储器,4Mbit,工作电压范围2.3-3.6V,用来存储IDTP9237配置。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

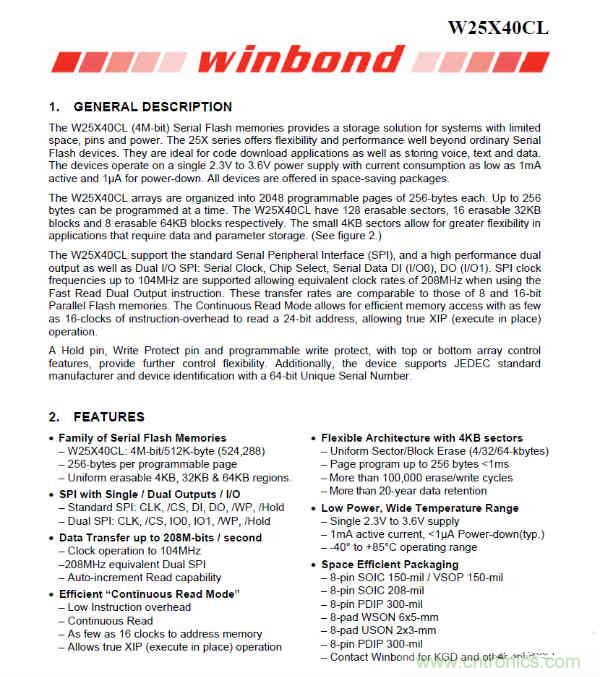

Winbond华邦 W25X40CL 详细资料。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

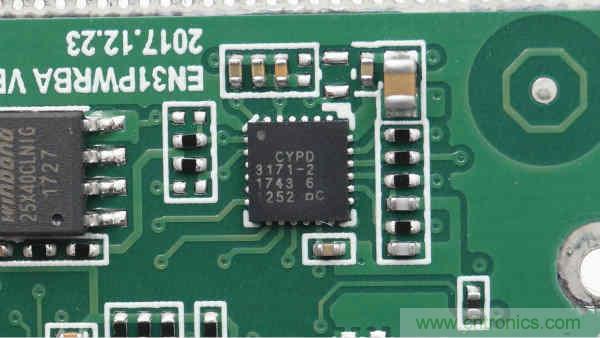

CYPRESS赛普拉斯 CYPD3171 CCG3PA 第三代产品。其内建ARM Cortex-M0处理器,64KB Flash 8KB SRAM,支持QC4.0,苹果2.4A,三星AFC和BC1.2充电协议。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

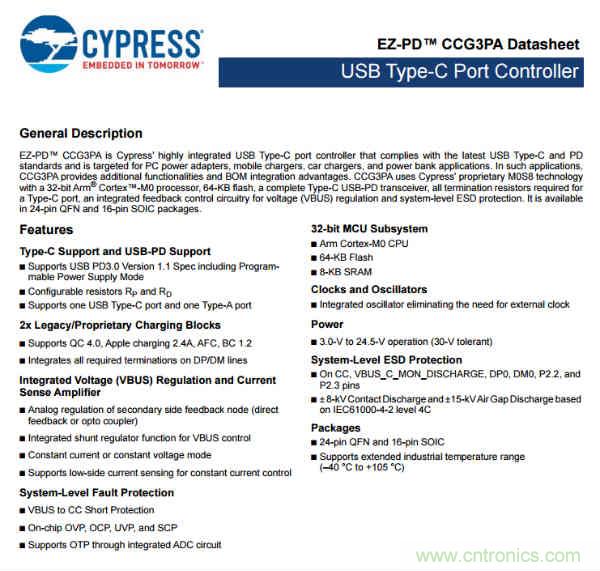

CYPRESS赛普拉斯 CCG3PA 产品资料。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

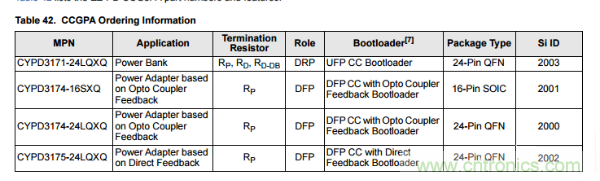

CYPD3171可用于移动电源,其余三款产品只适合AC适配器产品。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

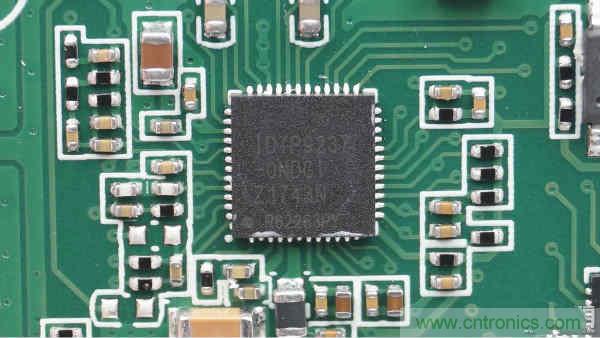

充电头网发现,该产品采用的是美国IDT IDTP9237无线充电主控。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

浪涌保护芯片。

拆解华为保时捷设计快充无线充电器:凭啥能卖699?

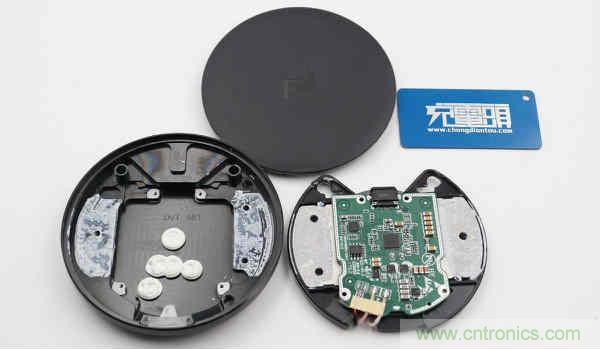

全部拆解一览。

拆解总结

这款产品采用美国IDT IDTP9237无线充电方案,为10W快速无线充电提供了保障。内部多处采用硅胶、铝板等散热方式,能有效防止温升对无线充电功率的影响。还采用了行业内很少采用的大体积电容,以应对大电流干扰,诚意满满。总体来说,这款华为Mate RS保时捷版无线充电器内部设计合理,做工精湛,用料扎实,对得起保时捷设计的称号。

(来源:充电头网)
