【导读】三极管有静态和动态两个状态，静态是指三极管在未加信号时的直流工作状态，在静态状态下各电极电流称为静态工作电流。动态是指三极管在加入交流信号时的工作状态，在动态状态下各电极电流称为动态工作电流。（以下的以共发射极放大电路举例说明）
三极管工作离不开直流电路，如果三极管直流电路工作不正常，则三极管交流电路就不可能正常工作。

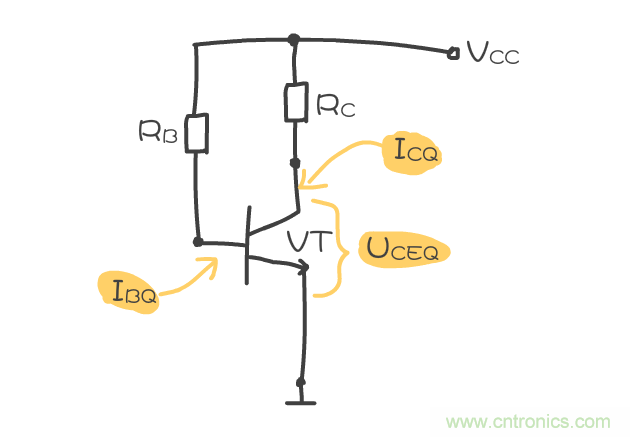

静态工作点是指在静态状态下，也就是放大电路未加入交流信号时电路处于直流工作状态。这些电流、电压的数值可用三极管输入输出特性曲线上一个确定的点表示。静态工作点也叫Q点，一般包括IBQ、ICQ、UCEQ。
静态工作点作用：
● 确定放大电路的电压和电流的静态值
● 选取合适的静态工作点
● 可以防止电路产生非线性失真
● 保证放大效果
总之，放大器的静态工作点是否设置得合适，会直接影响到放大器是否能够正常工作。
如何计算当前放大电路的静态工作点？（即计算IBQ、ICQ、UCEQ）

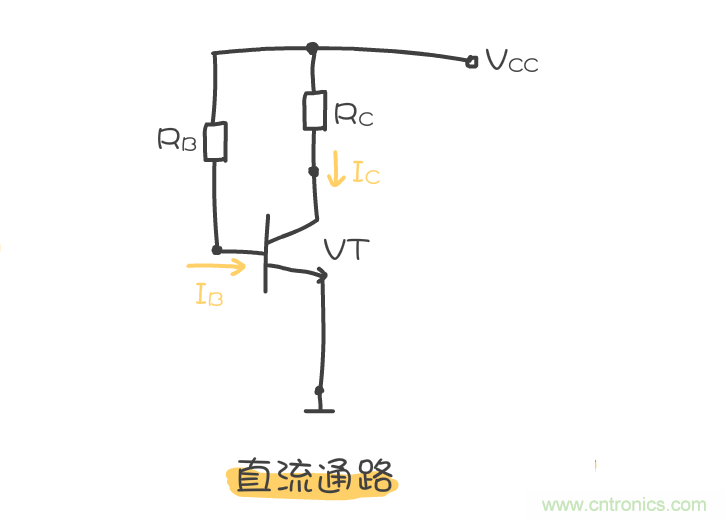

首先，要画出三极管放大电路的直流通路，直流通路是在没有交流信号时直流电流流经的通路，画直流通路时，电容要开路。

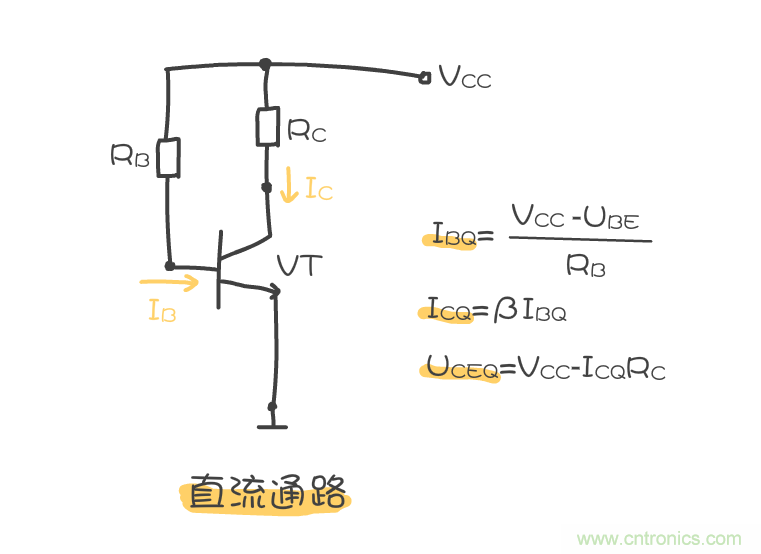

通过对直流通路进行电路分析，就可以计算出在当前元件参数下的三极管的IBQ、ICQ、UCEQ了。
怎么确定静态工作点？
静态工作点是直流负载线与三极管输出特性曲线的交点。随着IB的不同，静态工作点会沿直流负载线上下移动。
怎么知道三极管输出特性曲线是怎样的？
查找当前三极管的数据手册。

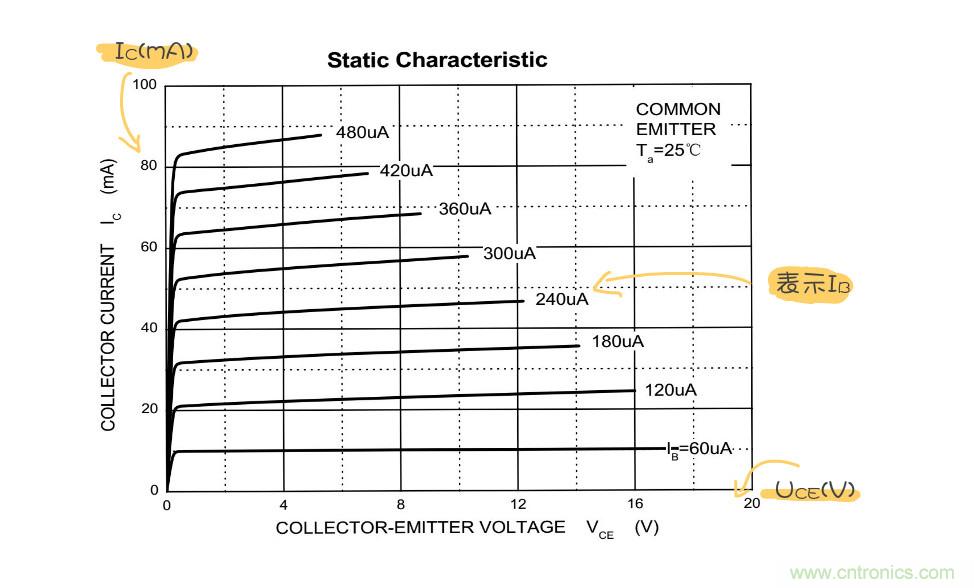

下面是三极管S9013数据手册中的输出特性曲线。
在特性曲线上画出直流负载线（ICQ、UCEQ）
（假如如果前面计算得IBQ=240uA、ICQ=100mA、UCEQ=12V）

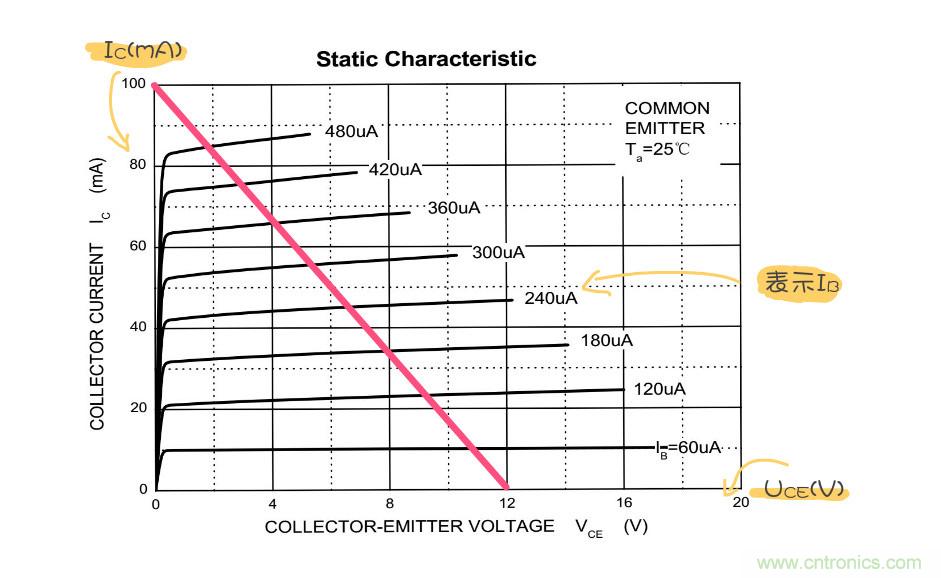

当ICQ=100mA、UCEQ=12V则直流负载线是这样的
再画出在IBQ=240uA下的特性曲线
两条线的交点就是静态工作点
怎么知道当前的静态工作点合适不合适？
如果静态工作点靠近饱和区，会造成饱和失真。
如果静态工作点靠近截止区，会造成截止失真。
所以，静态工作点一般设置到直流负载线的中央是比较合适的。
