可编程电源词典:交流电源篇

发布时间:2020-02-11 责任编辑:wenwei

【导读】本词条涵盖了可编程交流电源体系中大部分的术语及其解释,可以为从事电力电子研发工作的技术工程师、工程工程师和学者等提供基本概念和对应的英文名称。

1、可编程交流电源——Programmable AC power source,由数字或模拟信号控制运行,产生正常或异常(电压波动)交流电的电源,通常情况下也能输出直流电和交直流电;

2、线性可编程交流电源——采用线性放大架构的可编程交流电源,具有高精度、高可靠性、超快响应等特点;

3、开关可编程交流电源——采用PWM控制的可编程交流电源,具有效率高、体积小、重量轻、成本低等特点;

4、单相可编程交流电源——Single phase programmable AC power source,单相输出的可编程交流电源;

5、三相可编程交流电源——Three phase Programmable AC power source,三相输出的可编程交流电源;

6、有功功率——Real power,电子设备正常运行所产生或消耗的实际功率,单位是瓦特(W),简称P;

7、视在功率——Apparent power,电子设备容量,等于电压有效值和电流有效值的乘积,单位是伏安(VA),简称S,S=U*I;

8、无功功率——Reactive power,电感或电容元件与电源往复交换的功率,单位是乏(Var),简称Q;

9、功率因数——Power factor,交流电路中电压与电流之间的相位差(Φ)的余弦,用符号cosΦ表示,cosΦ=P/S;

10、交流频率——AC frequency,每秒钟内电流方向改变的次数,单位是赫兹(Hz),通常简称F(f),比如交流电频率F=50Hz;

11、电压失真——Voltage Distortion,电源输出波形不是纯正的正弦波波形,产生波形畸变,也称为畸变;

12、谐波——Harmonic waveform,是指对周期性非正弦交流量进行傅里叶级数分解所得到的大于基波频率整数倍的各次分量;

13、总谐波畸变率——Total harmonic distortion,全部谐波含量均方根值与基波均方根值之比,英文简称Thd;

14、谐波合成——Harmonic Synthesis,设定基波频率整数倍的各次谐波分量(如谐波幅值、相位等),叠加组成输出谐波交流
电的过程,如基波频率f=50Hz;

15、间谐波合成——Inter-harmonic Synthesis,设定基波频率非整数倍的各次谐波分量(如谐波幅值、频率、相位等),叠加组成输出谐波交流电的过程;

16、基波频率——Fundamental frequency,复合波(基波和谐波组成)中最低频率正弦波的频率,也是谐波频率等于基波频率的整数倍;

17、电压线性调整率——Voltage line regulation,在规定输入电压变化范围内,输出电压的变化率,ΔV/Vo=(V-Vo)/Vo*100%;

18、电压负载调整率——Voltage load regulation,额定电压输入条件下,负载在规定范围内变化,输出电压的变化率, ΔV/Vo=(V-Vo)/Vo*100%;

19、电流线性调整率——Current line regulation,在规定输入电压变化范围内,输出电流的变化率, ΔI/Io=(I-Io)/Io*100%;

20、电流负载调整率——Current  load regulation,额定电压输入条件下,负载在规定范围内变化,输出电流的变化率,ΔI/Io=(I-Io)/Io*100%;

21、电压设定精度——Voltage setting accuracy,实际输出电压(V1)与设定输出电压(Vo)的比值,ΔV/Vo=(V1-V0)/V0*100%,比如电源设定输出电压是5V,实际输出电压是5.01V,那么电压设定精度就是0.01/5* 100%=0.2%;

22、电流设定精度——Current setting accuracy,实际输出电流I1与设定输出电流Io的比值,ΔI/Io=(I1-Io)/Io*100%,比如电源设定输出电流是5A,实际输出电流是5.01A,那么电流设定精度就是0.01/5* 100%=0.2%;

23、电压测量精度——Voltage measurement accuracy,测量电压值V1与实际电压值Vo的比值,ΔV/Vo=(V1-Vo)/Vo*100%,比如实际电压值是5V,测量电压值是5.01V,那么电压测量精度就是0.01/5* 100%=0.2%;

24、电流测量精度——Current measurement accuracy,测量电流值I1与实际电流Io的比值,ΔI/Io=(I1-Io)/Io*100%,比如实际输出电流是5A,测量电流是5.01A,那么电流测量精度就是0.01/5* 100%=0.2%;

25、直流偏置电压——DC offset voltage,交流电中存在直流电压成分,比如典型值20mVDC;

26、冲击电流——Inrush current,输入电压按规定时间间隔接通或断开时,输入电流达到稳定状态前所通过的最大瞬间电流;

27、过流保护——Overcurrent protection,是一种电源负载保护功能,以避免发生包括输出端子上的短路在内的过负载输出电流对电源和负载的损坏,一般过流保护值为110%*电流额定值;

28、过压保护——Overvoltage protection,是一种对端子间过大电压进行负载保护的功能,一般过压保护值为110%*电压额定值;

29、过热保护——Over temperature protection,在电源内部发生异常或因使用不当而使电源温升超标时停止电源的工作并发出报警信号;

30、输出交流电压范围——Output voltage rang,交流电源正常输出交流电压的范围,比如0~300V;

31、输出交流电流范围——Output current rang,交流电源正常输出交流电流的范围,比如0~60A;

32、输出频率范围——Output  frequency rang,交流电源输出电压频率的范围,比如0.1Hz~10kHz;

33、最大输出交流电流——Maximum output current,交流电源输出最大的交流电流,通常是指峰值电流,比如Ipeak=180A;

34、并联输出——Parallel output,通常为了达到更大的输出功率或输出电流,多台交流电源相同线位相连,主从控制运行并且均流输出;

35、串联输出——Series output,通常为了达到更高的输出电压,多台交流电源异线位相连,主从控制运行并且均压输出;

36、电压瞬态响应时间——Voltage transient response time,是指负载电流突然变化时,电压从开始变化到达新的稳定值的一段调整时间,比如t=150us;

37、有效值——Root-mean-square,电压或电流瞬时值的平方的平均值的平方根,简称RMS,;

38、峰值——Peak value,某时间段内电压或电流的最大瞬时值,简称Peak;

39、远端补偿——Remote sense,通过远程传感功能以补偿负载线中的电压降,比如远端补偿电压为5V;

40、波峰因数——Crest factor,电流波形的峰值与有效值之比,简称CF==Ipk⁄Irms  ;

41、恒流模式——Constant current mode,电源以恒定值或固定值的电流的输出模式,即输出电流值恒定,电压值可变动;

42、恒压模式——Constant voltage mode,电源以恒定值或固定值的电压的输出模式,即输出电压值恒定,电流值可变动;

43、恒功率模式——Constant power mode,电源以恒定值或固定值的功率的输出模式,即输出功率值恒定,电流和电压值可变动;

44、相位角调整——Phase angle adjustment,通常是指可以调节交流电源输出电压的开启或结束相位角;

45、电压变化速率——Voltage Slew Rate,通常是指交流电源电压上升或下降速率,比如SR=50000V/S;

46、序列功能——List,通常是指编辑输出子波形的频率,电压、相位、变化率等,并按照先后顺序执行输出特定组合波形的功能;

47、步阶功能——Step,通常是指频率和电压等从初始值按照某个幅度和时间逐步步阶式输出特定组合波形的功能;

48、转换效率——Efficiency,交流电源输出能量与输入能量的比值,比如典型值75%;

49、工作温度——Operating temperature,交流电源正常运行的环境温度范围,比如0~40℃;

50、存储温度——Storage temperature,通常是指交流电源静态存放且不损坏其功能下的环境温度范围,比如-20~70℃;

51、电压温度系数——Voltage temperature coefficient,环境温度的变化影响元器件的参数的变化,从而引起输出电压变化,每摄氏度温度变化引起输出电压相对变化∆U/Uo ,比如10ppm/℃;

52、1U——通常是指机架式设备外部尺寸(高度)的单位,是unit的缩略语,1U就是44.45mm,2U则是1U的2倍为88.9mm;

53、电压稳定度——Voltage stability,在输入电压、负载电流和环境温度保持一定的情况下,指定时间内输出电压的相对变化(∆U)/Uo,一般指定时间可取1分钟、10分钟、1小时、8小时或更长;

54、IEC61000-4-11标准——电压暂将、短时中断和电压变化的抗扰度试验;

55、IEC61000-4-13标准——交流电源端口谐波、间谐波及电网信号的低频抗扰度试验;

56、IEC61000-4-14标准——电压波动抗扰度试验;

57、IEC61000-4-28标准——电压波动抗扰度试验;

58、IEC61000-4-29标准——直流电源输入端口电压暂降、短时中断和电压变化的抗扰度试验;

59、电磁兼容性试验——EMC,electromagnetic compatibility,是指设备或系统在共同的电磁环境中能正常工作且不对该环境中 任何事物构成不能承受的电磁干扰的能力。

ZLG致远电子可编程交流电源具备强大的波形生成功能,轻松地产生复杂的瞬态波形,模拟输出正常的交流电,也能模拟输出电力线路干扰或电网失真等异常交流电,并且支持电气参数量测。

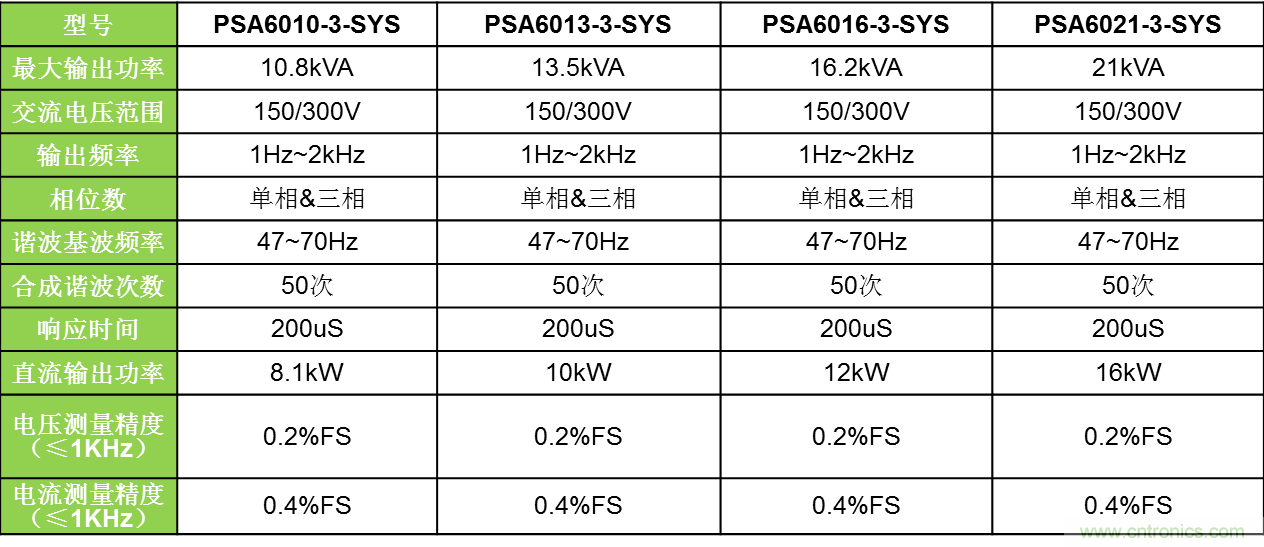

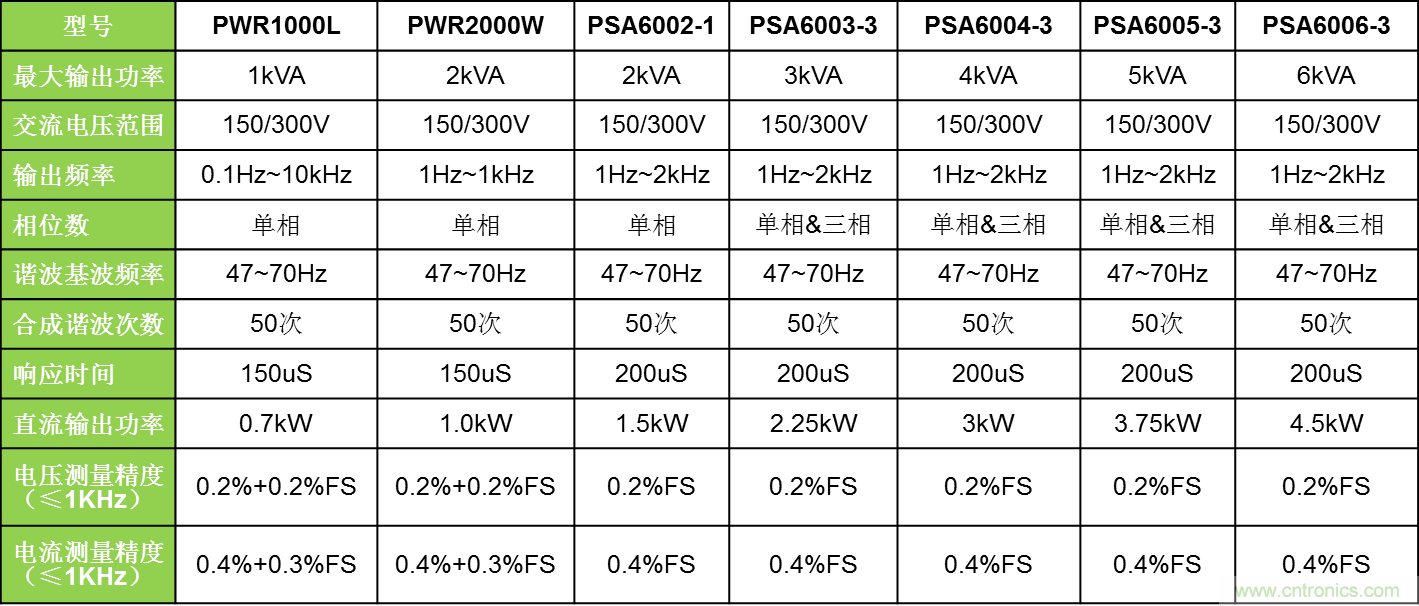

可编程交流电源选型表
http://www.cntronics.com/art/artinfo/id/80037609
http://www.cntronics.com/art/artinfo/id/80037609

ZLG致远电子专注提供前沿的交流电源解决方案,为电子设备测试验证提供正常或异常的交流电源输入,涵盖前沿行业应用和主流应用领域。

1、典型行业应用

● 谐波合成仿真输出
● 符合IEC标准测试输出
● 电压和频率调节输出
● 相位调节输出
● 交直流混合输出
● List编程仿真输出
● 线路仿真输出

2、典型应用领域

● 家电
● 消费电子
● 储能与光伏逆变器
● 汽车无线充电
● 航空电子
● 系统集成
● 检测认证测试
● 电气元件验证
● 电子设备研发
