【导读】汽车互联、自动驾驶、动力 / 传动、车身 / 舒适、驾驶体验是汽车电子五大系统域，各扮演着重要角色。驾驶体验域由信息娱乐系统分析与决策，由电子座舱和放大器执行，完成该域的音视频效果。本文主要针对信息娱乐系统中的音频解决方案做介绍。
ZLG 基于 NXP 的 DSP，前段时间推出了一套针对汽车娱乐系统的音频解决方案 ----TEF6638。针对中国市场，面向中高端应用，推出的另一款 SAF775D 的 Audio+Radio 的 DSP，同样，搭配功放板上的 Class-AB（TDF8546）和 Class-D（TDF853x）两种不同类型的功放，一样可以评估这套方案的良好性能。SAF775D 的 Radio+Audio DSP 解决方案如图所示。

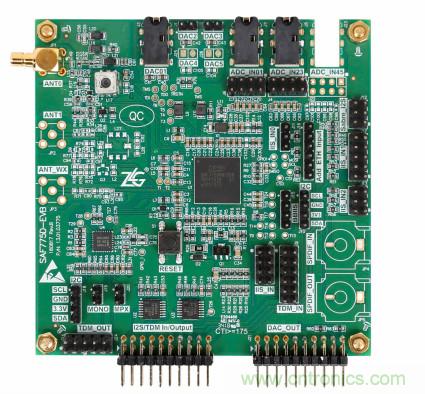

图 1 音频解决方案
Dione 概述
SAF775D 产品面向 AM/FM/WX 高性能汽车收音机和音频系统。 SAF775D 集成了无线电和音频处理。无线电处理包括信道滤波、FM 多径改善、解调、FM 立体声解码、弱信号处理、噪声消隐和无线电数据系统（RDS）接收等；音频处理包括采样率转换以及数字和模拟音频输出、音调和音量控制、音频均衡、复杂滤波、通道间延迟和自定义声音等。SAF775D 内部框图如图所示。
图 2 SAF775D 内部框图
Dione 具有以下特征
Radio：
● 集成 FM 天线 Buffer
● 支持 WX 波段
● 支持数字广播 HD/DRM 通过基带的 I2S 与 Saturn 配合使用
● 支持先进的广播处理：如 IMS、CEQ、FMSI…
Audio：
● 4xADC，4xDAC
● 多种 I/O 接口：I2S、TDM、S/PDIF
● 两个集成专用 DSP 内核，控制 SRC、Volume、Tone、EQ 等
● 一个开放的音频内核（HiFi 2@300MHz）,专用于音频处理，如 ASE、ANC、ECNR、ESE...
音频解决方案设计
ZLG 基于芯片的特点，结合市场应用，推出了 SAF775D Radio+Audio DSP 解决方案，解决方案框图如图所示。TEF7018 配合 SAF775D 做背景扫描使用，意味着，用户可以一边搜台，一边继续收听当前节目，完全不像传统搜台时得先静音再搜索新节目。芯片资源，开发板上基本都预留出来，作为开发评估。

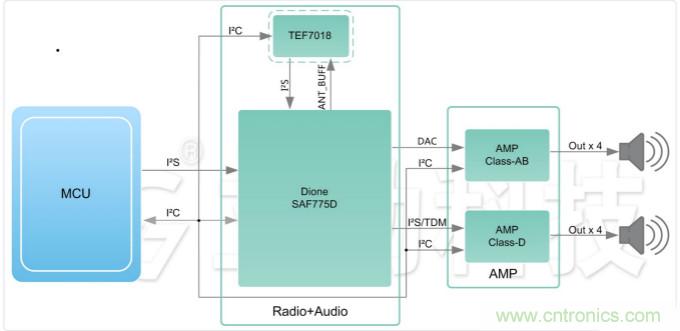

图 3 方案框图
那么该方案和前面介绍的 TEF6638 的差异有哪些呢？
Radio+Audio DSP 方案的差异如表格 1、表格 2 所示。

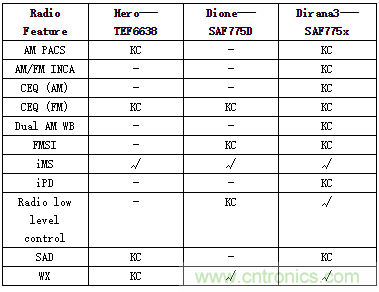

表格 1 Hero/Dione/Dirana3 Radio 资源对比

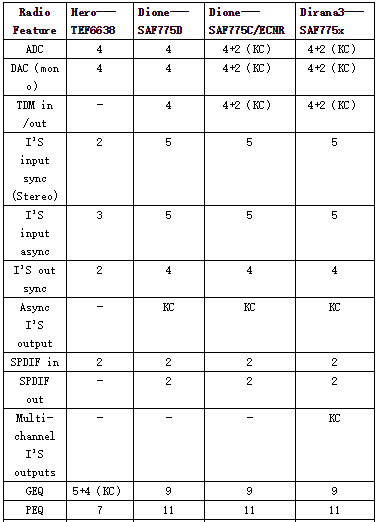

表格 2 Hero/Dione（ECNR）/Dirana3 Audio 资源对比
注：
1、 Dione ECNR：集成了 HiFi 和 ECNR 功能；
2、 KC：KeyCode；
3、 -：不可用功能；
4、 √：默认功能；
解决方案具有以下特征
● 多种板载资源接口；
● 预留背景扫描方案，提供多种选择；
● Dione 封装兼容 Dione-ECNR 和 Dirana3 系列，易于升级到高端应用；
● 比 TEF6638 资源更丰富，适合更多应用场合；
● 支持第三方音效算法 ---ECNR、AEC、ANC、ES。
