【导读】对于很靠近的两个色环电感之间的互感进行实验测量。发现了大体他们之间的互感系数在0.3左右。但令人感到奇怪的是，无论两个色环电感相互的极性如何，互感总是正的。具体现象见博文内容，但其中的道理何在呢？
§01 串联色环电感
在昨天的 色环电感外部磁场泄露[1] 测试中，初步探讨了使用色环电感作为天线放大器扼流圈负载的情况下，如何避免由于漏感引起的放大器磁耦合自激振荡的情况。在留言区中 佟超 给出了 一个非常有趣的建议：那就是利用两个色环电感局部电气串联在一起，但结构上并联在一起，并且极性相反，如此构成一个局部准磁环的结构，可以大大减少外漏的磁场量，同时在一定程度上也提高了电感的电感量。下面通过具体测量来检验这种连接方式对于两个电感最终的电感量、漏磁场的影响。

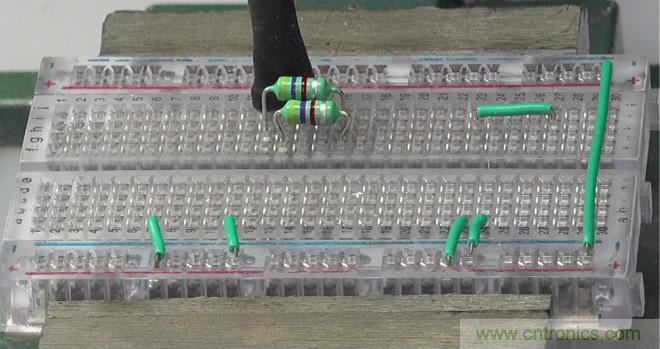

参与实验的两个色环电感
测试所使用的两个色环电感的参数，使用 NanoVNA[2] 测量电感在150kHz下的参数：
◎ 电感1的参数（@150kHz）：
电感（uH）：4158.6
串联电阻（Ω）：213.16
品质因子Q：18.39
◎ 电感2的参数（@150kHz）：
电感（uH）：4116.91
串联电阻（Ω）：212.17
品质因子Q：18.29
1.电感串联
将两个电感进行串联，在空间上它们可以呈现不耦合（相距很远），并行放在一起同相耦合和反向耦合。
（1）不耦合
◎ 串联电感的参数（@150kHz）：
电感（uH）：8479.51
串联电阻（Ω）：648.05
品质因子Q：12.33

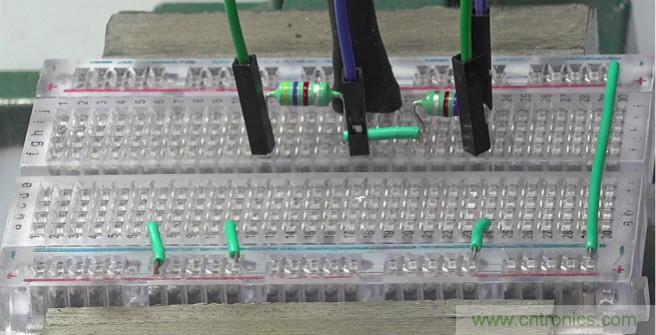

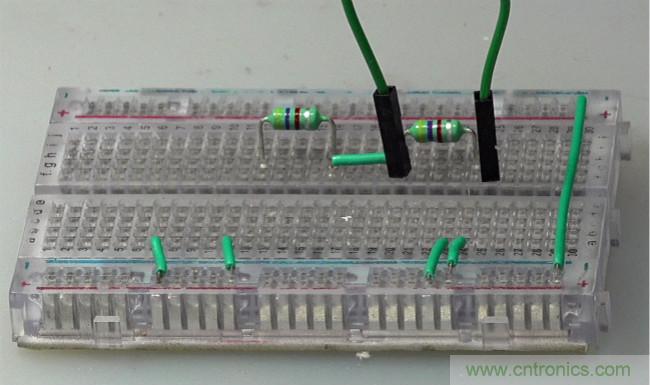

两个电感不耦合
（2）同相耦合
◎ 串联电感的参数（@150kHz）：
电感（uH）：11069.5
串联电阻（Ω）：804.99
品质因子Q：12.96

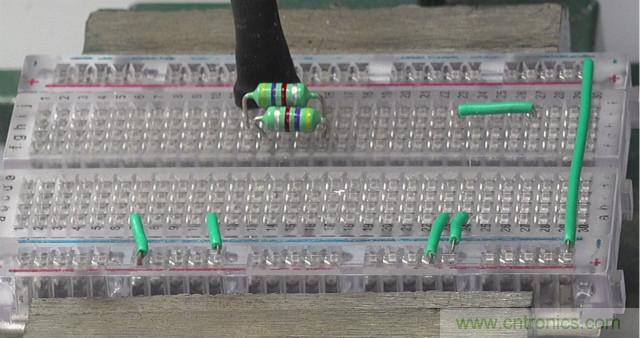

两个电感串联同相耦合
（3）反向耦合
◎ 串联电感的参数（@150kHz）：
电感（uH）：10501.16
串联电阻（Ω）：579.53
品质因子Q：17.08

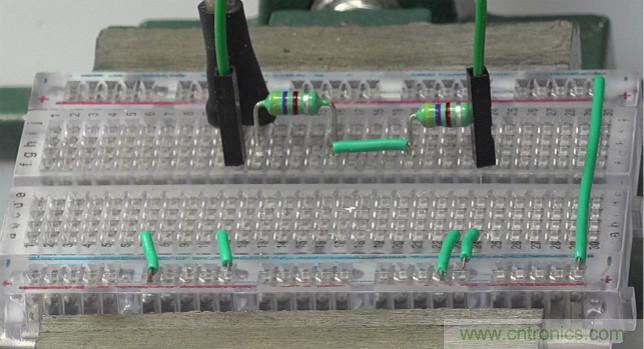

两个电感串联，反向耦合
2.电感并联
（1）不耦合
◎ 串联电感的参数（@150kHz）：
电感（uH）：2029.75
串联电阻（Ω）：75.46
品质因子Q：25.35
两个电感并联不耦合
（2）同相耦合
◎ 串联电感的参数（@150kHz）：
电感（uH）：1617.11
串联电阻（Ω）：66.48
品质因子Q：22.92

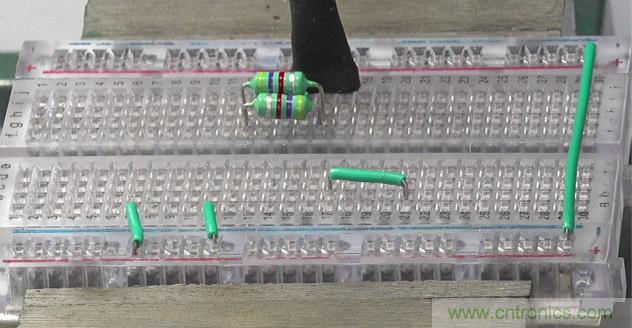

两个电感并联，同相耦合
（3）反向耦合
◎ 串联电感的参数（@150kHz）：
电感（uH）：1640.01
串联电阻（Ω）：62.91
品质因子Q：24.56

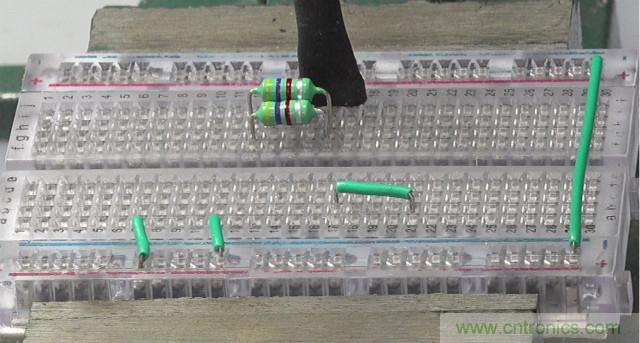

两个电感并联，反向耦合
3.结果总结
（1）电感测量表格

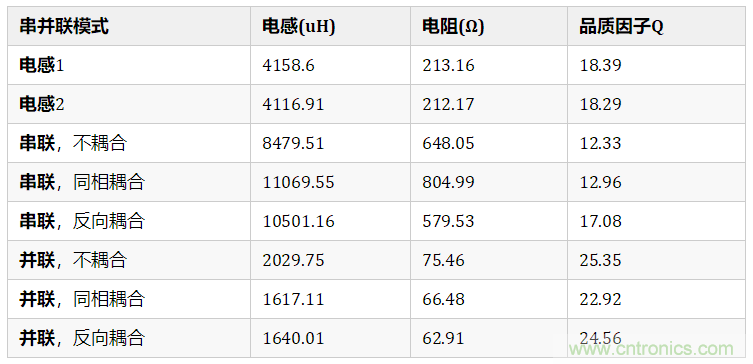

将上面的测量结果总结在下面的表格中。
（2）测量互感
根据 有互感的电感的串并联[3] 考虑带有互感的电感
串联，互感
，串联的电感为：
串联，互感 ，串联的电感为：
串联的电感为：
那么上面的测量结果来看，当两个电感靠在一起的时候，无论是他们的极性是相同，还是相反，所获得串联电感都是增加的。同样，对于并联，并联在一起，如果耦合在一起对应的电感也是降低了。因此，这里其中相互耦合M都是大于零的。

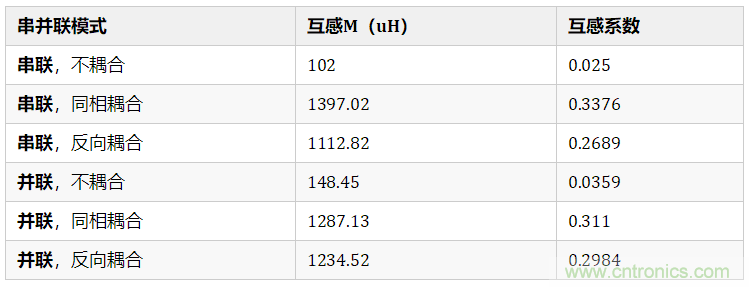

根据上面的测量值，可以测量在不同耦合下对应的两个电感之间的互感。串联互感计算公式：
并联互感计算公式：
可以看到放在一起的两个色环电感，他们之间的互感总是大于零的。这一点是很奇怪的。他们之间的互感系数大体在0.3左右。
※ 总结讨论 ※
通过实验验证了原来一直想知道的，当两个色环电感靠近在一起他们之间的互感大体为0.3左右。令人想不到的是， 无论两个电感的方向如何，他们之间的互感总是正的，而且大体在0.3左右。 。

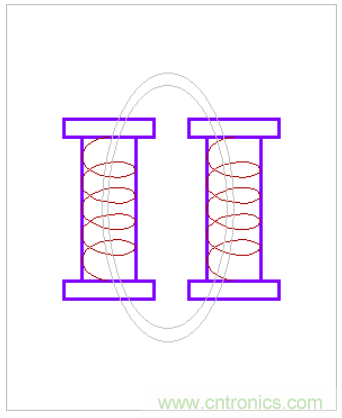

靠近的两个电感之间的磁场
关于为什两个靠近的工字型的电感之间的互感总是正的？这一点还有点进一步的理解、探讨。谁能告诉我其中的道理呢？
