首先DIY该USB的元器件和工具的准备：
1、PCB套料(包含PCB空板、银灿主控IC、电容、电阻、电感、晶振、二极管) 【由 @qas999 处购买】。
2、Flash (本帖中为Toshiba 16GB MLC Toggle 闪存) 【由 qas999 处购买】。
3、二合一焊台、夹具、珠宝鉴定器【放大镜】 、万用表 、电脑一台、焊邦【助焊剂，松香也行】、弯头镊子一个、直头镊子一个。
4、【备选组件】 植锡板(钢网) 、锡球。
其实一共加起来并不是太贵，但是尽量要有焊台，风枪是居家旅行X人放火必备良品！
下面开始愉快的DIY该USB的过程分享。

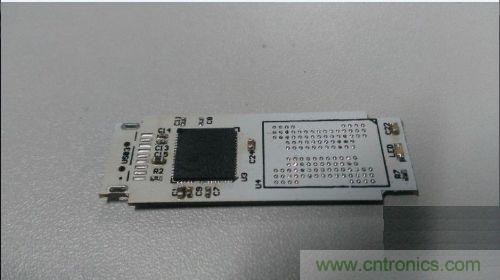

就是介个样子了，中间好大的GND。

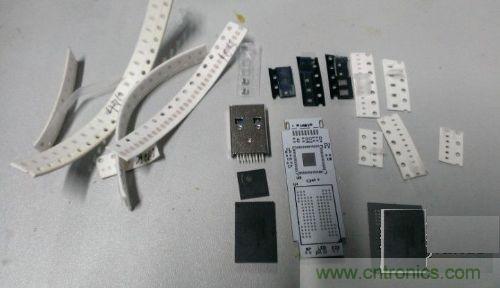

下面来一张DIY该USB的材料全家福：

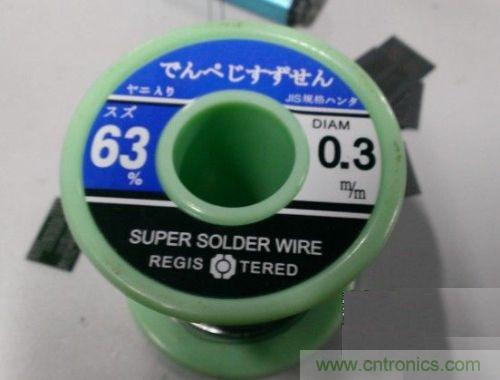

这些就是DIY 所需要的元器件了。再来一张 小X本的焊锡：
当然了，图3 的很适合 补锡用，这个容易融化的。
[page]

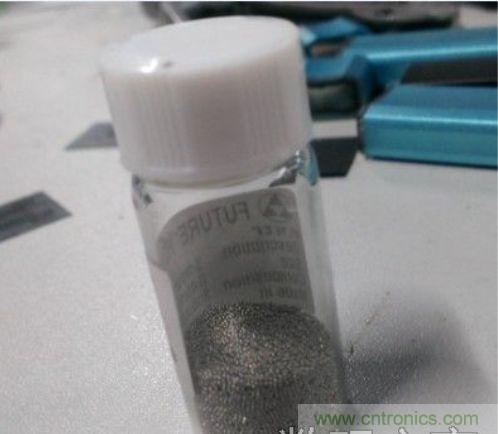

下面这个是锡球：

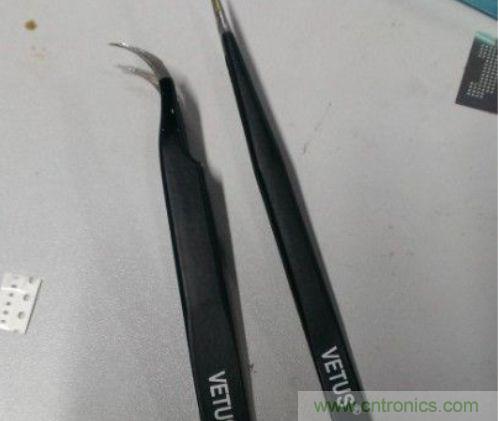

最喜欢的镊子，介个 还是真结实：

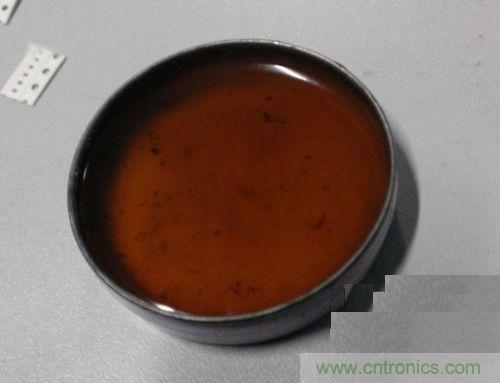

一个好镊子能给你节省好多 的原件的。 焊邦， 用了好久了， 有点埋汰了，对付看看吧 ！
元器件介绍完毕。
[page]
当然了，天才第一步就是要上锡了，咱们毕竟是穷人， 开不起整片钢网啊， 平民玩法：直接手焊！：

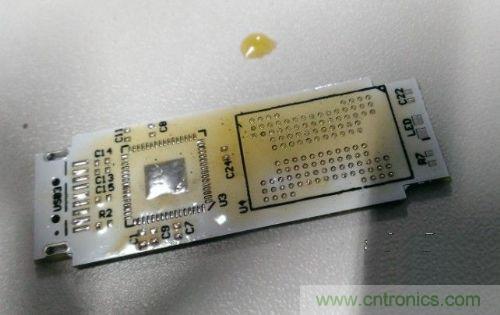

先涂上焊邦，有利于 加大 锡的表面张力： 顺手一抹。还没有修理捏。

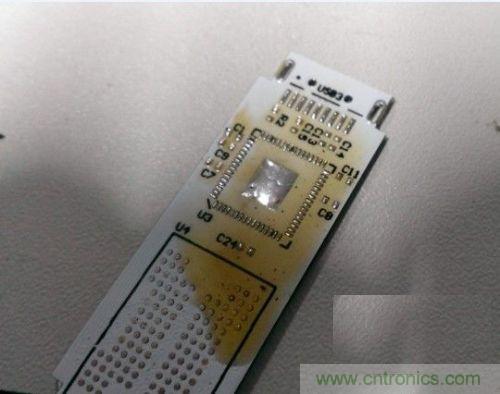

这一步一定要小心 ，其实，只要是锡上的好，几乎就成功了一半了，现在上好了一面了：
这一步完全不要着急，用 烙铁，温度不要太高就行，粘上锡 一点点的 拖动即可， 大约需要30秒 搞定！
来张大图吧 ：
[page]

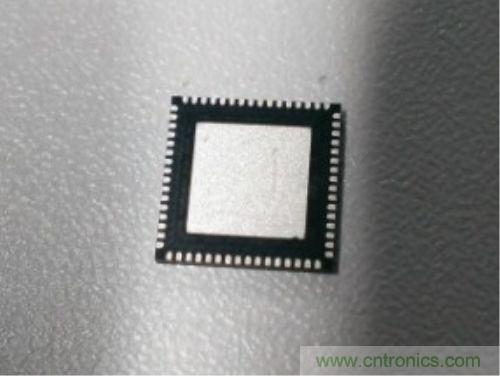

一个小技巧就是要先焊好主控， 这个 的焊法就是把主控 涂满了 焊邦，放在 板子上，300度风枪开始吹，用镊子拨动，仍能自己归位，就是焊好了：然后保证没有虚焊， 不然就要 补锡，周围原件会 挡住位置的，所以说先焊主控：

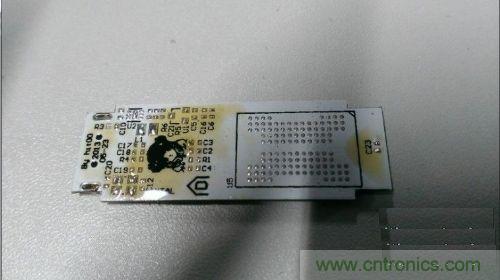

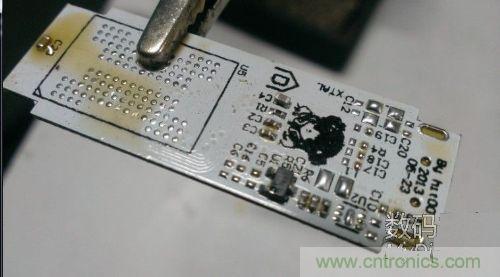

然后就是反面了， 这时候慢慢来就好了，反面的焊点比较多，更不要着急了：
这一面就没有什么技巧了， 主要是六角电源有方向， 别焊反了， 还有就是别把焊锡 涂到了 USB 头的那个卡口里，耐心的焊好这一面就行了：
[page]

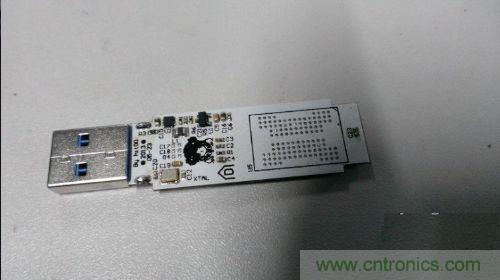

全焊好了，之后一定要先测试一下板子是不是焊的没有问题， 然后再上F ，不然的话， 最后不知道哪里有问题就纠结了：上好USB 头：
这时候直接上电脑就行了， 对自己有点信心哈， 一遍成功吧！实在不想自己做的， 直接买做好的也一样， 不过还是自己做的有感觉。
果断没有问题，打开量产工具，再界面上读取到有 主控板子就行了， 果断取下来开始 上Flash咯 ！
[page]

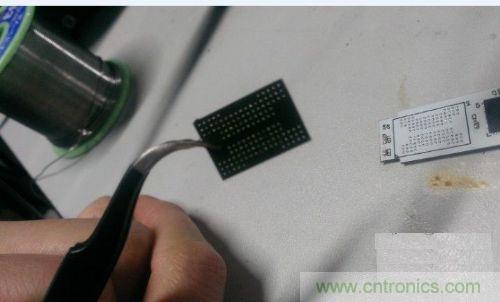

小心的上好一层锡，总感觉用锡球貌似反倒费点劲。可能是错觉：还是和主控的焊法是一样的：粘好焊邦直接放上去， 一顿吹就解决了一半问题：

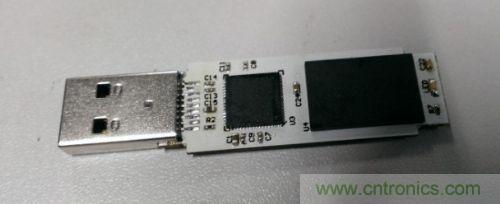

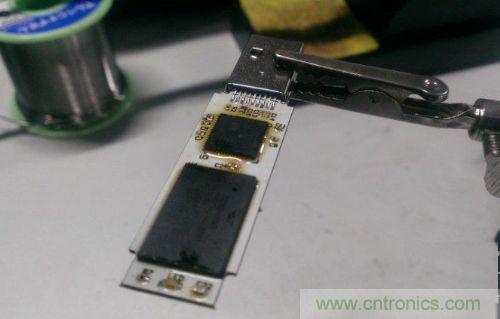

上面的焊邦用风枪100度强风，直接就会吹化了， 用面巾纸一擦即可，很舒服！下面来一张擦干净的图：
[page]
介个样子就几乎是最终版本咯，继续测试图，建议喜欢的朋友最好亲手试试，真的很有意思的。

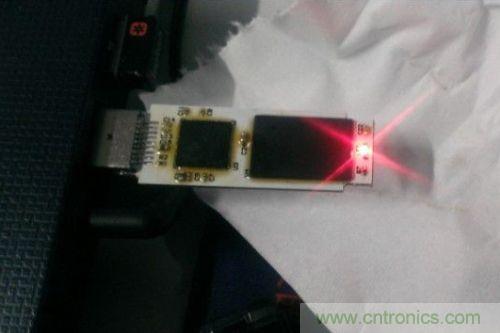

下面就是可爱的测试图咯：刚刚插上电脑，闪亮的红色啊：

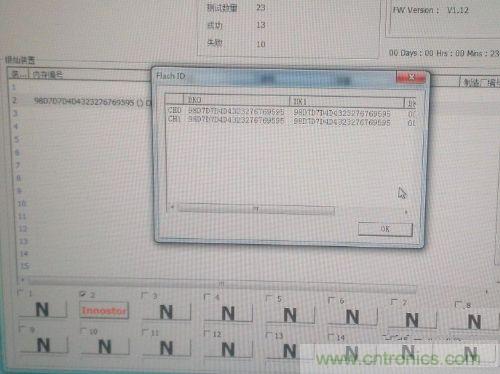

一共是2通道 4CE 哦： 一个不少 ：
[page]
强力擦出之：

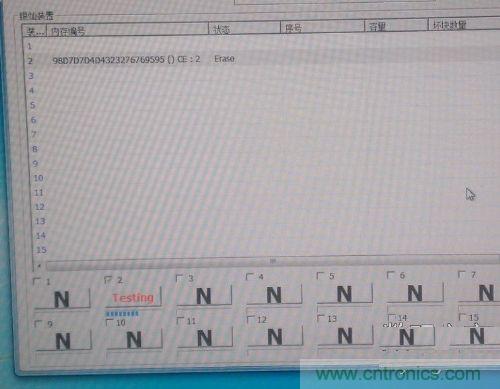

正在量产中：

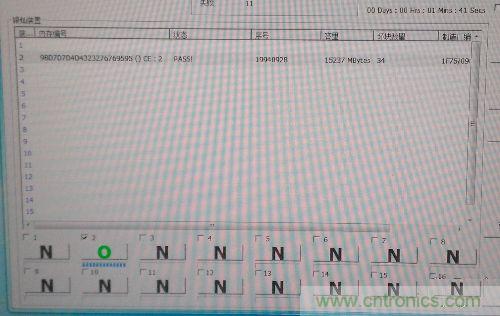

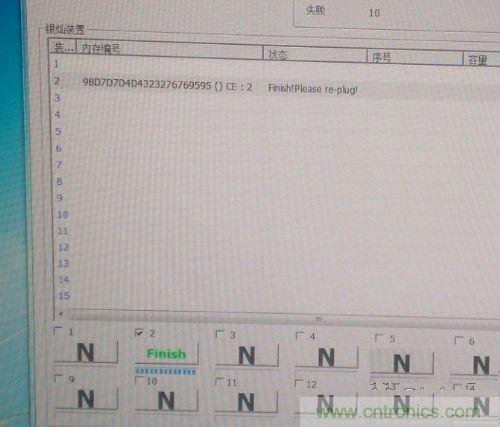

量产成功了，坏块 34个， 还好啦： 来张大图吧：
[page]
毕竟仅仅是放了1 片 ，16GB的：

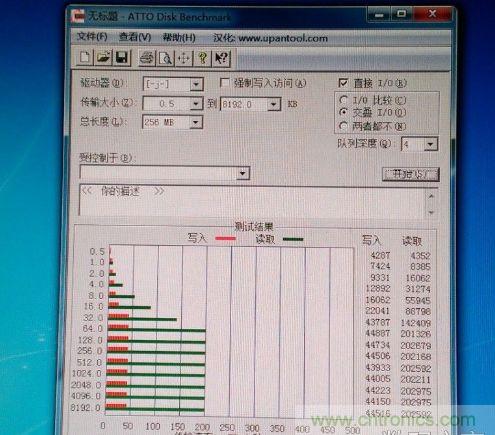

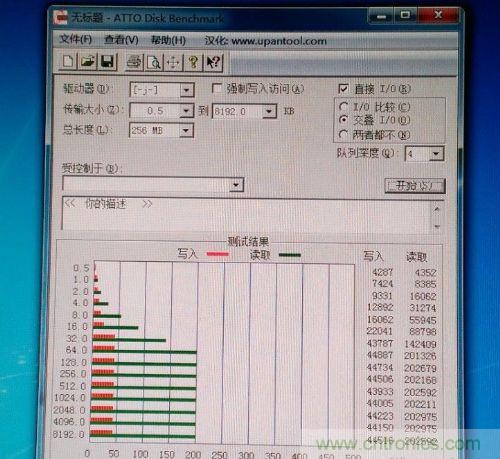

最后来张速度图吧， 毕竟是单贴的 16GB ，不是太激动人心哈： 不过还好啦！
